cad导入ansys线是断的

CAD导入ANSYS时出现“线是断的”问题，通常源于几何拓扑不连续、格式转换误差或模型数据不兼容。结合当前主流解决方案和权威资料，以下是‌系统性解决方法‌：

‌核心解决步骤‌

‌在CAD中彻底清理与标准化几何‌

‌炸开图块‌：选中所有图形，输入 EXPLODE（快捷键 X），建议连续执行2–3次，确保所有嵌套块、面域被打散为基础线条‌‌

‌清理重叠线‌：框选所有线条，输入 OVERKILL，勾选默认优化选项，移除重合或冗余线段‌‌

‌统一Z坐标‌：输入 FLATTEN 命令，选择“No”，强制所有几何体位于 Z=0 平面，避免因高程差异导致断线‌‌

‌避免样条曲线与圆弧‌：尽量使用 PLINE（多段线）绘制，禁用圆弧和闭合命令，因ANSYS对非直线段解析易出错‌‌

‌使用兼容的中间格式导出‌

‌推荐格式‌：优先保存为 ‌2004 DXF‌ 或 ‌SAT‌ 格式，再导入ANSYS。高版本DXF（如2018+）或DWG直接导入常导致拓扑错误‌‌


‌操作示例‌（以AutoCAD为例）：

SAVEAS → 选择“AutoCAD 2004 DXF (*.dxf)” → 导入ANSYS时通过 Utility Menu > File > Import > DXF 加载‌‌

‌在ANSYS中调整显示与识别设置‌

若线条可见但显示“锯齿”或“断开”，可能是显示问题而非实际断裂：

在 ‌SpaceClaim‌ 或 ‌Mechanical‌ 中，检查是否启用 ‌抗锯齿（Anti-aliasing）‌（虽主要用于显示优化，但可辅助判断是否为视觉假象）‌‌


确认导入时勾选 ‌“保持原始几何”‌ 或 ‌“仅导入实体”‌ 等选项，避免误删线段‌‌

‌使用ANSYS内置修复工具（如适用）‌

若使用 ‌ANSYS SpaceClaim‌，可利用其 ‌“Repair Geometry”‌ 功能自动修复开放边、微小间隙等问题‌‌

在 ‌Mechanical‌ 中，导入后可通过 ‌“Simplify”‌ 工具抑制小特征或合并临近线段。

‌验证模型完整性‌

导入后，在ANSYS中使用 ‌“Check Geometry”‌ 或 ‌“Topology”‌ 检查工具，确认是否存在开放边、未连接节点等拓扑错误‌‌

‌补充建议‌

‌软件版本兼容性‌：确保ANSYS版本 ≥ CAD版本（如使用ANSYS 2025 R1，建议用AutoCAD 2024或更早版本建模）‌‌

‌备份原始文件‌：操作前保存CAD原文件，防止清理过度导致信息丢失‌‌

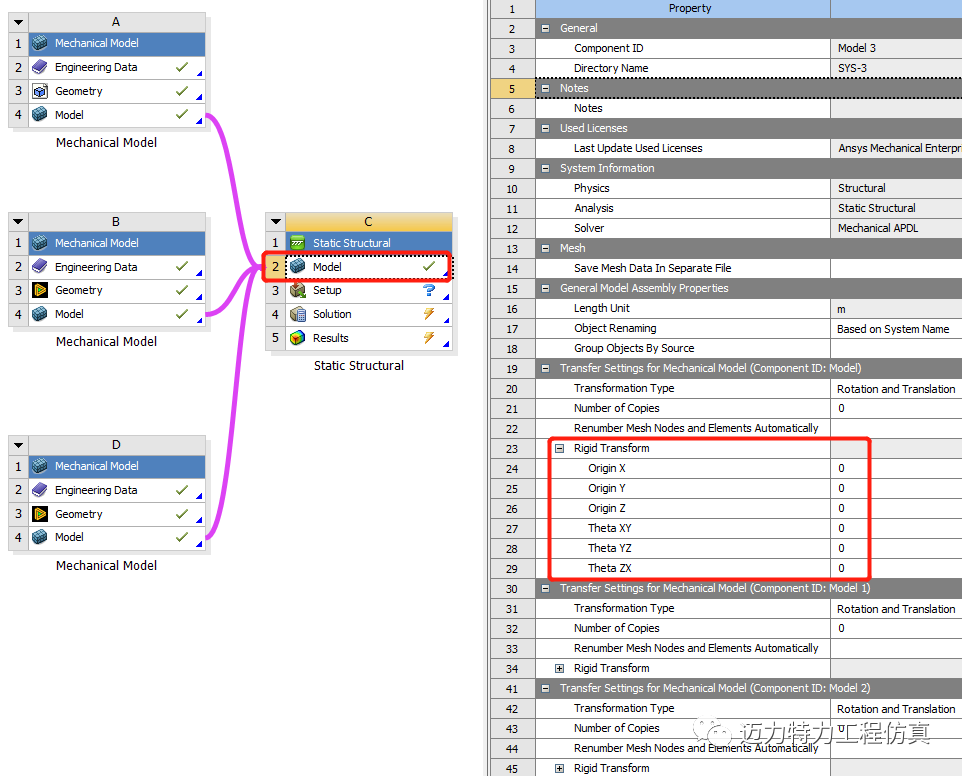

‌复杂模型分步导入‌：大型装配体可拆分为多个子模型分别导入，降低拓扑错误概率‌‌

如问题仍未解决，可尝试通过 ‌ANSYS官方支持‌ 提交模型日志获取针对性帮助。
