ansys云图显示数值

在 ANSYS 中，云图显示的数值可以通过多种方式查看和控制，具体取决于使用的是 ‌经典界面（APDL）‌ 还是 ‌Workbench（Mechanical）‌ 环境。以下是关键操作方法：

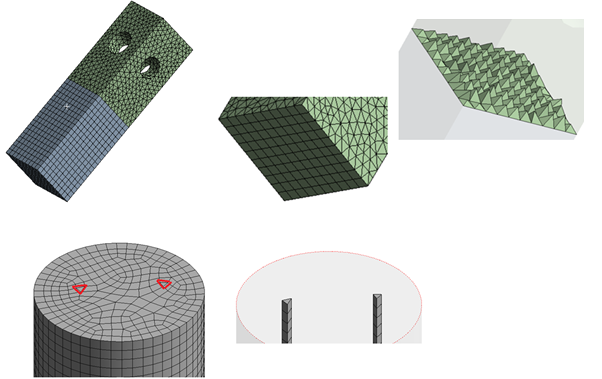

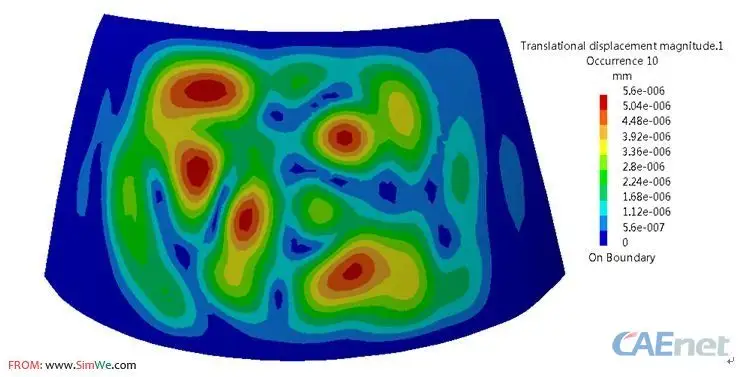

‌1. 查看云图当前数值范围‌

云图左上角通常会显示以下关键信息：

‌DMX‌：模型总位移的最大值（不随云图类型变化）

‌SMX‌：当前云图中显示的最大值

‌SMN‌：当前云图中显示的最小值

例如，若显示的是应力云图，SMX 和 SMN 即为该云图对应物理量的最大与最小值 ‌‌

‌2. 自定义云图数值显示范围‌

若希望手动设置云图的刻度范围（如聚焦某一区间），可按以下步骤操作：

‌在 Workbench/Mechanical 中‌：

右键点击结果图例（Color Bar）。

选择 ‌“Edit”‌，输入自定义的最小或最大值。

若需恢复默认范围，可右键选择 ‌“Automatic Value”‌ ‌‌

‌在经典 ANSYS（APDL）中‌：


使用 /CONTUR 命令设置等值线范围，例如：

apdl

/CONTUR,18,-16,500 ! 设置18条等值线，范围从-16到

或通过 GUI 路径：

‌General Postproc → Plot Results → Contour Plot → Nodal Solu‌，再调整选项 ‌‌

‌3. 显示数值而非仅颜色‌

若希望在云图上直接标注数值（而非仅靠颜色区分）：

‌在 Workbench 中‌：

右键图例 → 勾选 ‌“Max, Min on Color Bar”‌，可在颜色条两端显示极值 ‌‌

或使用 ‌“Scientific Notation”‌ 提高数值精度 ‌‌

‌在 APDL 中‌：

使用 /PNUM,SVAL,1 将等值线字母标签替换为数值标注 ‌‌


配合 /CLABEL,1,-1 可隐藏等值线字母，仅显示数值 ‌‌

‌4. 注意结果数据是否有效‌

若云图显示全蓝（如应变云图）且数值全为 0，说明‌结果文件中无有效数据‌，可能原因包括：

‌Output Controls 未启用应变/应力保存‌ → 需在 Analysis Settings 中勾选对应选项并‌重新求解‌ ‌‌

‌时间步选择错误‌ → 确保 Timeline 位于非零载荷步 ‌‌

‌模型无变形‌ → 先验证位移云图是否正常 ‌‌

‌5. 高级操作：二次处理并显示自定义结果‌

若需对结果进行数学运算（如计算等效应力、应变能密度等）并生成新云图，可使用 ‌APDL 命令流‌（如 *GET, DNSOL）修改节点解后重新绘制 ‌‌
