ansys如何将云图显示成等值线图

在 ANSYS 中将云图显示为等值线图，主要通过切换图形输出模式实现。根据最新且权威的公开资料（尤其是 2025 年发布的资料 ‌‌

），操作步骤如下：

‌核心操作步骤‌

‌启用向量模式（Vector Mode）‌：这是将云图转为等值线图的关键设置。

‌GUI 路径‌：

PlotCtrls → Device Options，将 ‌Vector mode‌ 设为 ‌On‌。

‌命令流‌：

apdl

/DEVICE,VECTOR,


‌（可选）调整等值线标签密度‌：

若等值线上字母标签（如 A、B、C）过多影响阅读，可设置每 N 条线显示一个标签。

‌GUI 路径‌：

PlotCtrls → Style → Contours → Contour Labeling，勾选 ‌On every Nth elem‌ 并输入合适数值（如 5）。

‌命令流‌：

apdl

/CLABEL,1,

‌（可选）关闭标签显示‌：

若希望完全去除 A、B、C 等字母标签。


‌命令流‌：

apdl

/CLABEL,1,-

‌（可选）将等值线设为黑色（适用于黑白打印或论文）‌：

‌GUI 路径‌：

PlotCtrls → Style → Colors → Contours Colors，将所有系列颜色设为 ‌黑色‌。

‌命令流‌：

apdl

/COLOR,CNTR,WHIT,


‌（可选）隐藏 Min/Max 标记（如 MX、MN）‌：

‌GUI 路径‌：

PlotCtrls → Window Controls → Window Options，将 ‌Min-Max Symbols‌ 设为 ‌Off‌。

‌注意事项‌

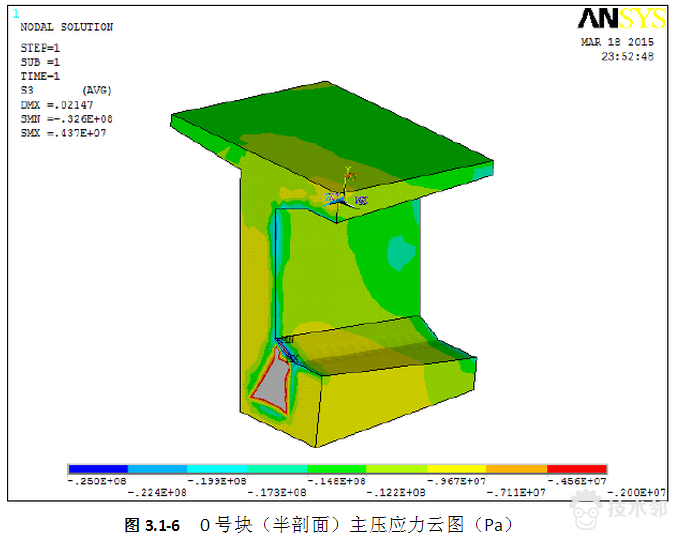

默认情况下，ANSYS 显示的是‌云图（Filled Contours）‌，启用 Vector mode 后会自动切换为‌线框等值线图‌。

若需恢复云图显示，可将 Vector mode 设为 Off 或使用 /DEVICE,VECTOR,

上述方法适用于 ‌ANSYS Mechanical APDL（经典界面）‌，Workbench 界面操作略有不同，但问题未明确使用哪种界面，故以最通用的 APDL 为准 ‌‌

如需进一步美化图像用于论文，建议结合背景设为白色（/JPGPRF,500,100,1）并导出为高分辨率图片 ‌‌
