ansys云图显示网格线

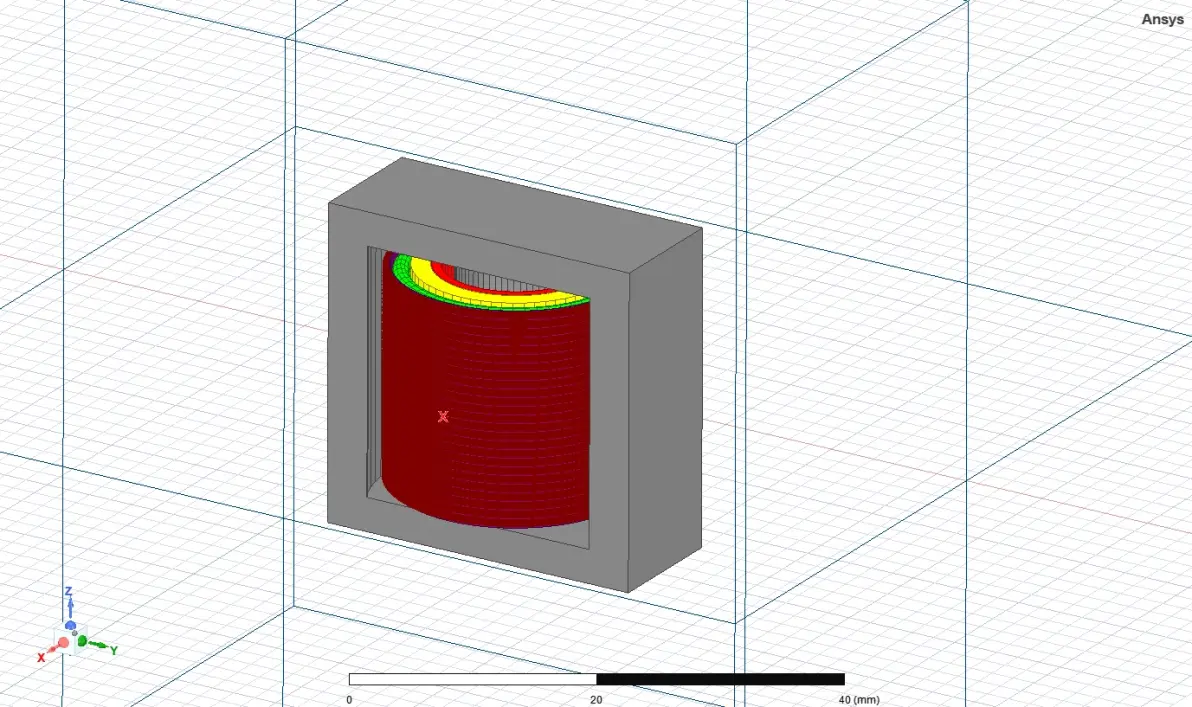

在 ANSYS 中显示云图的网格线，具体操作取决于使用的是 ‌Workbench‌ 还是 ‌经典 APDL 界面‌。以下是两种主流方式的操作方法：

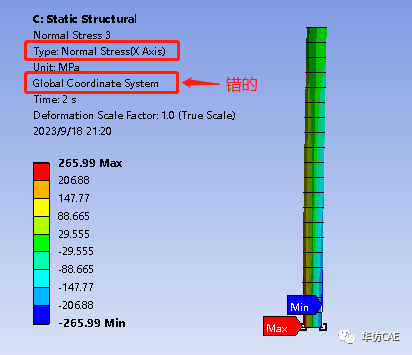

‌1. ANSYS Workbench 中显示网格线‌

在 Workbench 的 ‌Solution（结果）模块‌ 中：

‌显示/隐藏网格线‌：

在结果窗口（如应力、位移云图）中，‌右键单击图形区域边缘‌，弹出快捷菜单。

选择 ‌Plot Control → ...‌（绘图控制器）。

在弹出的对话框中切换到 ‌Appearance（外观）标签页‌。


找到 ‌Show Mesh（显示网格）‌ 选项，‌勾选它‌ 即可显示网格线 ‌‌

‌永久设置默认显示网格‌（可选）：

点击顶部菜单 ‌Tools → Options‌。

在左侧选择 ‌Results → Cloud Images‌。

将 ‌Display mesh on contour plots by default‌ 设为 ‌True‌ ‌‌


‌2. ANSYS APDL（经典界面）中显示网格线‌

在 APDL 命令行或命令流中，使用以下命令组合：

apdl

/ESHAPE,1 ! 显示单元形状（网格线）

/EFACET,1 ! 设置边面显示为线框

/EDGE,1,1,45 ! 显示边线，角度阈值45度（可选）

PLNSOL,S,EQV ! 显示等效应力云图（示例）


执行顺序：‌先执行上述显示命令，再执行云图绘制命令‌（如 PLNSOL 或 PLESOL）‌‌

补充说明

若网格线仍不显示，可能是 ‌网格过细‌ 或 ‌显示比例问题‌，可尝试放大局部区域查看 ‌‌

在 Workbench 中，若导出图片时希望保留网格线，需确保在 ‌Image to File‌ 设置中未勾选 “Current Graphics Display” 或已正确配置显示选项 ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Workbench 后处理帮助

CSDN ANSYS Workbench 云图设置教程
