ansysapdl应力云图不显示

在 ANSYS APDL 中出现 ‌应力云图不显示‌ 的问题，通常由以下几类原因导致。结合当前（2026年5月）最新公开资料，按优先级整理排查步骤如下：

‌核心排查流程‌

‌确认结果文件中是否包含应力数据‌

执行命令：

text

/POST

FILE,'Jobname','RST' ! 替换 Jobname 为实际结果文件名

SET, LIST

查看输出窗口：若列表中 ‌无 SX、SY、SEQV 等应力项‌，说明求解时未写入应力数据 ‌‌

‌检查求解阶段是否启用应力输出‌

在 /SOLU 阶段添加命令：

text

OUTRES, ALL, ALL ! 关键：确保所有载荷步的所有结果写入结果文件

若为 ‌屈曲分析（ANTYPE, BUCKLE）‌，默认不输出完整应力张量，需额外设置 OUTPR, ALL, ALL ‌‌

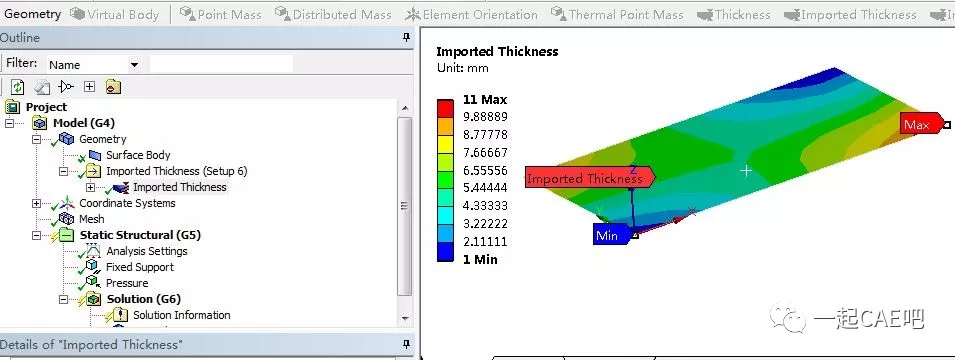

‌后处理操作是否正确‌

确保在 ‌通用后处理器（/POST1）‌ 中选择 ‌Stress‌ 而非 Strain 类别。

正确命令示例：

text


PLNSOL, S, EQV, 0, 1.0 ! 显示等效应力云图

PLNSOL, S, X, 0, 1.0 ! 显示 X 方向正应力

若使用 GUI：路径为

‌General Postproc → Plot Results → Contour Plot → Nodal Solu → Stress‌ ‌‌

‌排查显示设置异常‌

重置比例因子：

text

/DSCALE, ALL, 1.

/REPLOT


检查颜色范围是否被裁剪：在 GUI 中通过

‌PlotCtrls → Style → Contours → Uniform Contours‌ 调整 ‌‌

‌模型或单元类型限制‌

‌梁单元（如 BEAM188）‌：默认无法直接用 PLESOL 显示云图，因其应力存储在截面积分点而非节点。需：

使用 ETABLE 提取应力；

改用 PLLS 绘制线框应力图 ‌‌

或启用截面扩展显示（需正确定义截面）‌‌

‌无材料定义、刚体建模或接触奇异‌ 也会导致应力为零或不可计算 ‌‌

‌分布式计算配置错误（特定版本）‌

若使用 ANSYS Mechanical Launcher，尝试将 ‌Distributed Computing‌ 改为 ‌Shared-Memory Parallel‌，可恢复应力云图显示 ‌‌

‌快速自检清单‌

[ ] 结果文件已正确加载（FILE, Jobname, RST）

[ ] 求解前设置了 OUTRES, ALL, ALL

[ ] 后处理中选择了 ‌Stress‌ 而非 Strain

[ ] 使用了 PLNSOL 或 PLESOL 命令（非仅 PLDISP）

[ ] 梁单元是否误用云图？考虑改用 PLLS 或 ETABLE

[ ] 尝试 /DSCALE, ALL, 1.0 和 /REPLOT

若上面步骤仍无效，建议提供具体分析类型（如静力、屈曲、模态）和单元类型，以便进一步诊断。
