ansys云图标尺设置显示间隔

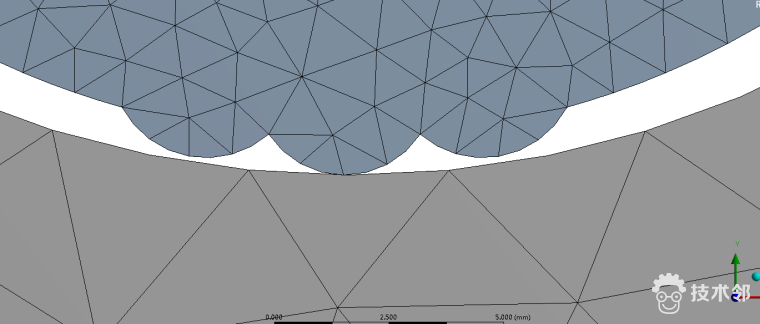

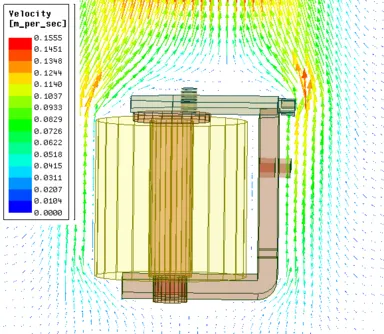

在 ANSYS 中设置云图标尺的显示间隔，主要通过调整云图的最小值、最大值和分段数（或间隔）来实现。根据公开资料，具体操作方法如下：

‌通用操作步骤（适用于经典 ANSYS 和 Workbench）‌

‌方法一：通过右键颜色条修改（适用于多数版本）‌

在云图结果显示界面，将动态模型显示关闭（鼠标左键点击一下）。

将鼠标悬停在颜色条（标尺）上，‌右键单击‌，选择“‌Color Bar Properties‌”或类似选项。

在弹出窗口中，可手动设置：

‌Minimum‌（最小值）

‌Maximum‌（最大值）

‌Number of Intervals‌ 或 ‌Steps‌（分段数/间隔）


设置完成后，云图会自动按新范围和间隔重绘 ‌‌

‌方法二：通过命令流设置（适用于经典 ANSYS）‌

在后处理中，可通过以下命令流控制云图显示范围和间隔：

plaintext

/POST

PLNSOL, S, EQV, 0, 1, 0, 0 ! 显示等效应力云图，自动范围

若需自定义范围，可使用：

plaintext


PLNSOL, S, EQV, 0, 1, 0, 0, MIN, MAX, NINT

其中 MIN、MAX 为最小最大值，NINT 为分段数（即间隔数）‌‌

‌方法三：在 Workbench 中（高版本支持）‌

在 ‌Mechanical‌ 或 ‌LS-DYNA Pre/Post‌ 中，‌双击‌云图标尺上的数值（如最大值或最小值），直接输入新值后按回车即可生效 ‌‌

注意：‌Workbench 2020 R1 及更早版本通常不支持直接修改标尺范围‌，需升级至 ‌2024 R2 或更高版本‌ ‌‌

‌方法四：通过菜单路径设置（经典 ANSYS）‌


进入后处理：General Postproc → Plot Results → Contour Plot → Nodal Solu 或 Element Solu。

在结果选项中，勾选“‌User Defined Range‌”，并输入最小值、最大值及分段数 ‌‌

‌补充说明‌

若希望恢复软件自动计算的范围，可将最小值设为 ‌0‌，ANSYS 会自动重新计算 ‌‌

分段数越多，云图颜色过渡越平滑；分段数越少，颜色块越明显 ‌‌

如需进一步美化云图（如隐藏标尺、LOGO 等），可参考批量导出脚本或使用 PlotCtrls 中的高级选项 ‌‌
