ansys把云图改成不显示变形

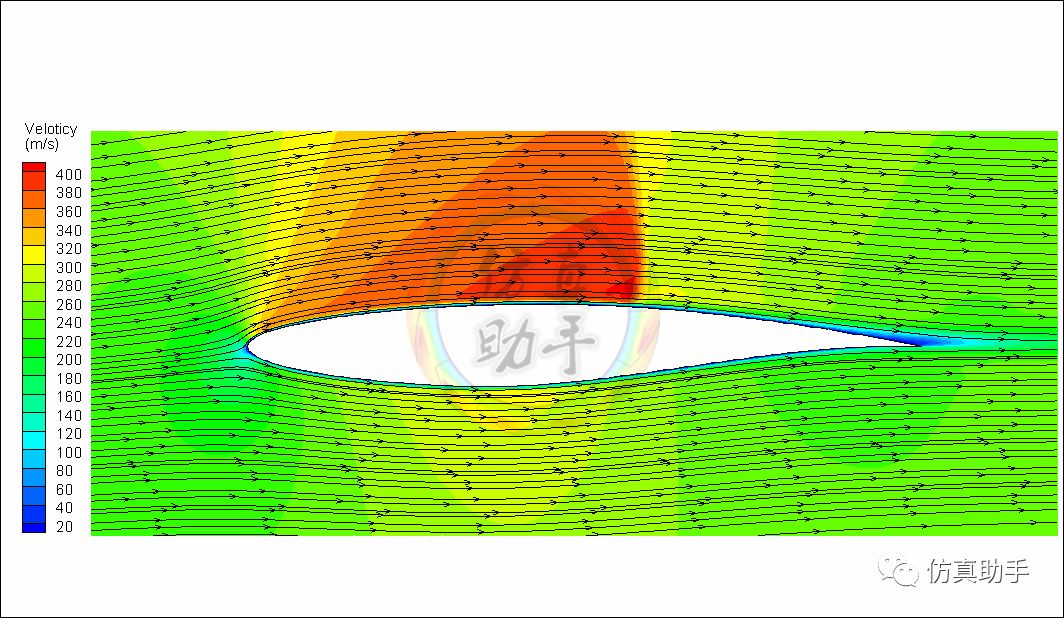

在 ANSYS 中关闭云图中的变形显示，使结果基于‌未变形形状‌显示，可通过以下方法实现：

‌方法一：通过 GUI 设置（适用于 ANSYS Mechanical / Workbench）‌

在 ‌Results‌（结果）面板中，找到 ‌“Deformation”‌ 或 ‌“Display”‌ 选项组。

将 ‌“Deformation”‌ 设置为 ‌“None”‌ 或 ‌“Undeformed”‌（未变形）。

或者，在 ‌“Scale Factor”‌（缩放因子）中将变形比例设为 ‌0‌，即可完全隐藏变形效果。

此操作不会影响结果数据，仅改变显示方式，使云图基于原始几何形状渲染 ‌‌


‌方法二：通过命令流（适用于经典 ANSYS APDL）‌

若使用经典 ANSYS 界面，可通过以下命令关闭变形显示：

apdl

/POST1 ! 进入通用后处理器

PLNSOL, S, EQV ! 绘制等效应力云图（或其他结果）

/DSCALE, 0 ! 将变形缩放因子设为0，隐藏变形

/REPLOT ! 重绘图形


关键命令是 /DSCALE, 0，它将变形比例设为零，从而不显示任何变形 ‌‌

‌补充说明‌

即使关闭变形显示，‌应力/应变等云图仍基于实际求解结果‌，仅几何形状恢复为原始状态。

若需同时显示未变形轮廓与变形后云图对比，可选择 ‌“Show Undeformed Edge”‌（显示未变形边）选项 ‌‌

如需进一步操作指导，可参考 ANSYS 官方文档或相关教程：ANSYS Help Documentation。
