ansys删除节点显示值

在 ANSYS 中，“删除节点显示值”通常是指‌清除或隐藏已显示的节点结果数据‌（如位移、应力、温度等），而不是删除节点本身。根据公开资料和 ANSYS 的常规操作逻辑，以下是几种常见方法：

‌1. 在 ANSYS Classic（经典界面）中清除节点结果显示‌

‌使用命令 /POST1 进入后处理模块‌

若当前在后处理中显示了节点结果（如位移、应力），可通过以下命令清除显示：

ansys

PLDISP,0 ! 关闭变形图显示

PLNSOL,0 ! 关闭等值线云图显示

/PNUM,0 ! 关闭节点编号显示


‌使用菜单操作‌：

进入 ‌General Postproc‌（通用后处理器）。

选择 ‌Plot Results‌ → ‌Contour Plot‌ → ‌Nodal Solu‌，然后点击 ‌Clear‌ 或关闭图形窗口。

或者直接在图形窗口右键 → ‌Clear‌ 或按快捷键 ‌Ctrl+D‌ 清除当前显示。

‌2. 在 ANSYS Workbench 中隐藏节点结果显示‌

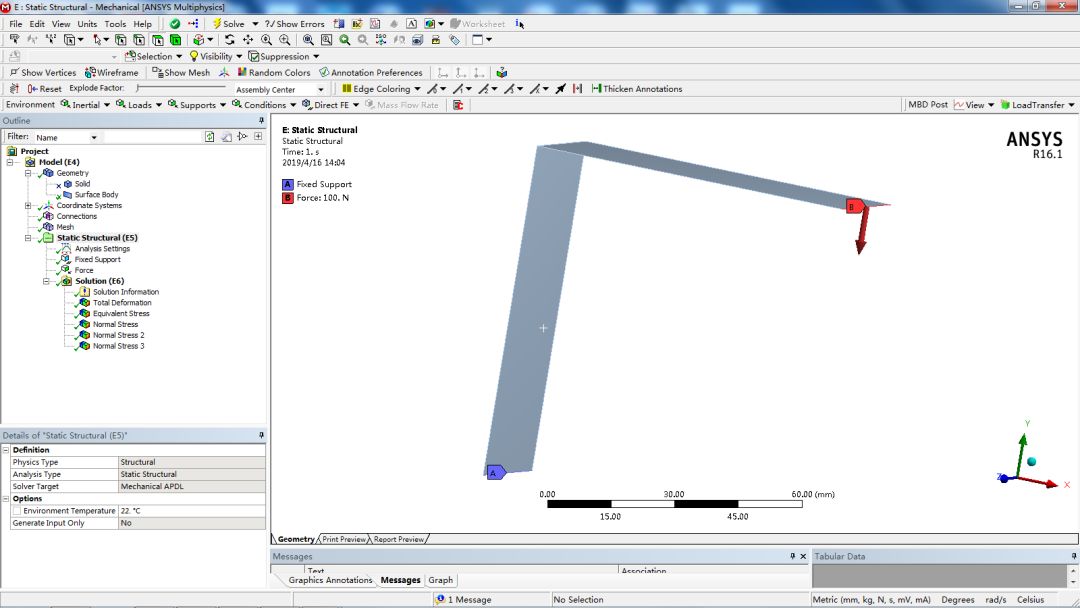

‌在 Mechanical 界面中‌：

在左侧树形结构中，找到已创建的 ‌Result‌（如 Displacement、Stress 等）。

右键该结果 → ‌Delete‌ 或 ‌Suppress‌，即可移除该结果显示。


或者直接在 ‌Details View‌ 中将 ‌Show‌ 选项设为 ‌No‌。

‌清除所有结果‌：

在 ‌Solution‌ 上右键 → ‌Clear Generated Data‌，可清除所有求解结果及显示。

‌3. 删除节点本身（物理删除）‌

如果目标是‌真正删除模型中的节点‌（而非仅隐藏显示），需注意：

‌直接删除节点可能破坏单元拓扑‌，导致网格无效。

正确做法是：

使用 ‌NSLE, S‌ 选择节点。


使用 ‌NDEL, all‌ 删除所有选中节点（需确保无单元依赖）‌‌

若节点被单元引用，需先删除相关单元（ESEL, EDEL）‌‌

⚠️ 注意：在 ANSYS 中，‌不能直接删除有单元依赖的节点‌，否则会报错。必须先清理依赖关系。

‌总结建议‌

若只是‌不想看到节点数值显示‌ → 使用 PLNSOL,0 或在 Workbench 中删除/隐藏 Result。

若要‌彻底移除节点数据‌ → 需谨慎操作，确保无单元依赖，或通过 /CLEAR 重置模型 ‌‌

如需进一步帮助，可说明具体使用的是 ‌ANSYS Classic‌ 还是 ‌Workbench‌，以及“显示值”具体指什么（如节点编号、位移云图、坐标列表等）。
