ansys无法显示应力云图

ANSYS 无法显示应力云图通常由‌求解器配置、单元类型限制、后处理设置或系统环境‌引起，需根据具体报错信息排查。

求解器与配置设置

‌分布式计算设置‌：若报错"The requested data S is not available"，常因安装时默认勾选了 Distributed Computing (DMP)，需在 Mechanical APDL Product Launcher 中改为‌Shared-Memory Parallel (SMP)‌ 重新运行 。‌‌‌

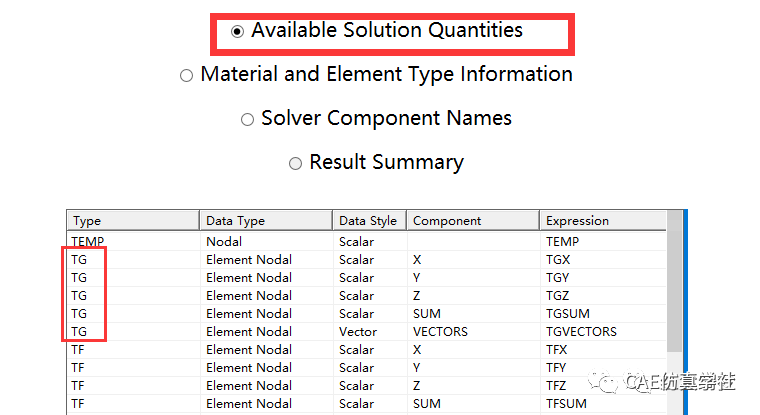

‌结果加载‌：后处理前需确保读取了结果文件，在命令流中输入 set,last 或点击指定数据按键加载最新结果 。‌‌‌


‌许可证与驱动‌：检查许可证是否安装正确，或尝试更新显卡驱动、调整显示分辨率以排除图形显示故障 。‌‌‌

单元类型与后处理命令

‌单元输出限制‌：使用 Beam188 等梁单元时，默认仅输出轴向应力，需在单元选项中设置‌Shear stress output‌为 Include Both 才能显示切应力 。‌‌‌

‌形状显示开关‌：若能得到位移但无应力云图，尝试打开 /eshape 开关（命令：/eshape,1）。‌‌‌


‌云图命令选择‌：通用后处理中，使用 PLNSOL 显示节点平滑云图，PLESOL 显示单元云图，确保选择了正确的应力分量（如 Von Mises）。‌‌‌

显示选项与系统环境

‌平均显示模式‌：在 Mechanical 中，Integration Point Results 的 Display Option 若设为非平均（unaveraged），云图可能呈现不连续状态，可切换为‌平均显示（average）‌。‌‌

‌窗口与标签设置‌：通过 Plot Ctrls 菜单检查窗口控制、标签及等高线设置，确保未隐藏云图标签或文件名 。‌‌
