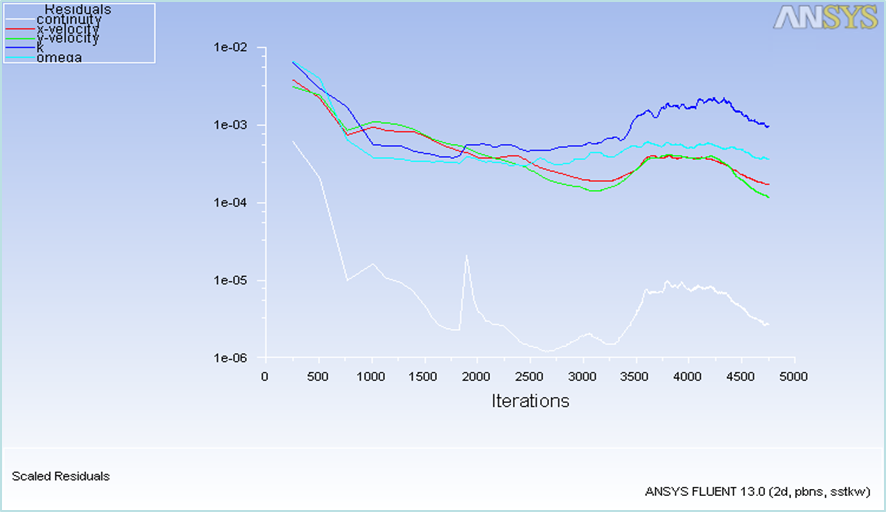

ansys不显示收敛图

在 ANSYS 中进行非线性分析时，如果‌不显示收敛图‌，通常是因为后处理或求解设置中未启用相关选项。以下是常见原因及解决方法：

‌1. 检查是否启用了收敛图显示功能‌

‌在 ANSYS Mechanical（Workbench）中‌：

进入 ‌Solution > Output Controls > Graphical Output‌。

确保 ‌“Plot Convergence”‌ 或类似选项已启用（部分版本称为 “Track Convergence”）‌‌

‌在经典 ANSYS（APDL）界面中‌：

使用命令 /GRAPHICS, HIGH 或 /GRAPHICS, ENHANCED 启用图形显示。

在求解前输入命令：OUTPR, SOLU, 1 可强制输出收敛信息到结果文件 ‌‌

‌2. 确认求解过程中是否生成了收敛数据‌


收敛图仅在 ‌非线性分析‌（如大变形、塑性、接触等）中生成。

若模型为线性问题，‌默认不会生成收敛图‌。

检查 ‌Solution Information‌ 或 ‌Output Window‌ 是否有类似 “Convergence not tracked” 的提示。

‌3. 后处理中手动调取收敛图‌

在 ‌Workbench 的 Solution‌ 模块中：

右键点击 ‌Solution‌ → 选择 ‌Insert > Convergence‌。

或在 ‌Results‌ 面板中查找 ‌“Convergence”‌ 图表项 ‌‌

在 ‌经典 ANSYS‌ 中：

求解完成后，进入 ‌General Postproc > Plot Results > Convergence‌（部分版本路径略有不同）‌‌


‌4. 查看收敛信息的替代方式‌

若图形界面仍不显示，可通过以下方式查看收敛状态：

打开 ‌Output Window‌（菜单栏：‌Solution > Output Window‌），实时查看每步迭代的 ‌Force L2‌ 与 ‌Force CRIT‌ 值 ‌‌

若 ‌Force L2 < Force CRIT‌，则表示该子步已收敛 ‌‌

‌5. 其他可能原因‌

‌求解未完成或中途失败‌：收敛图仅在成功完成子步后生成。

‌结果文件未保存收敛数据‌：检查 ‌.rst‌ 文件是否包含收敛信息（可通过 ‌Jobname.rst‌ 文件属性或求解日志确认）。

‌图形驱动问题‌：尝试更新显卡驱动或切换为 ‌Software OpenGL‌（在 ANSYS 启动选项中设置）。

如需进一步操作指引，可参考 ANSYS 官方文档中的 ‌“Nonlinear Convergence Monitoring”‌ 章节，或访问 ANSYS Help 获取版本对应说明。
