用Altium Designer绘制STM32最小系统PCB图详细教程

用Altium Designer绘制stm32最小系统的PCB图

• 一、原理图封装
• 二、PCB图绘制
• （一）布局 （二）设置规则 （三）自动布线 （四）覆铜 （五）丝印整理 （六）电器规则检查
• 三、添加logo
• 四、生成GerBer光绘文件

一、原理图封装

1、打开上次绘制的STM32最小系统原理

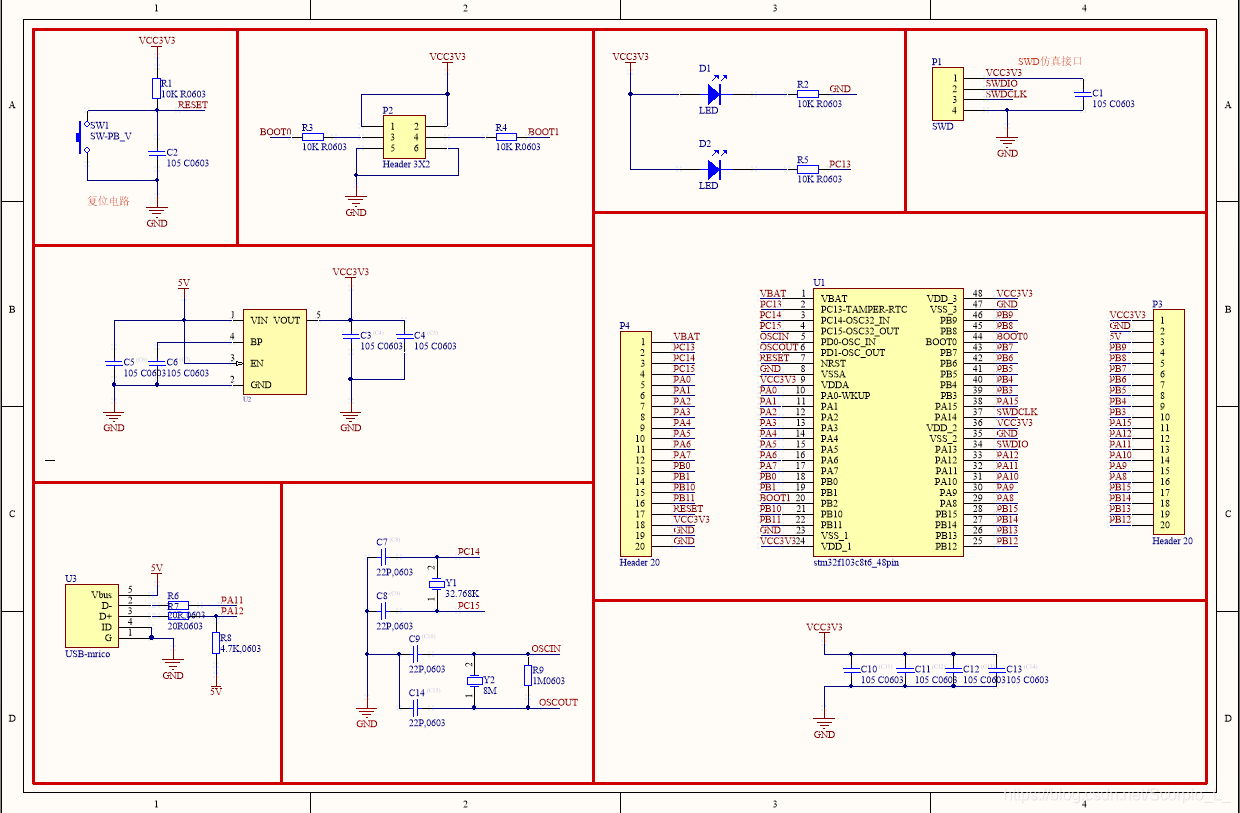

   我打开的是新画的原理图，怕原来画的不对。跟着B站视频画的，新画的长这样。

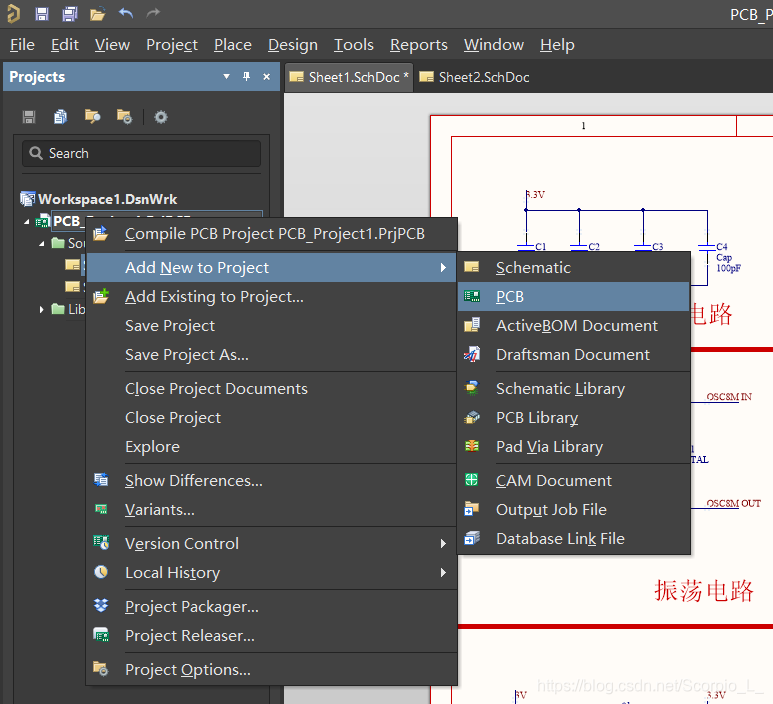

2、添加新的 PCB工程

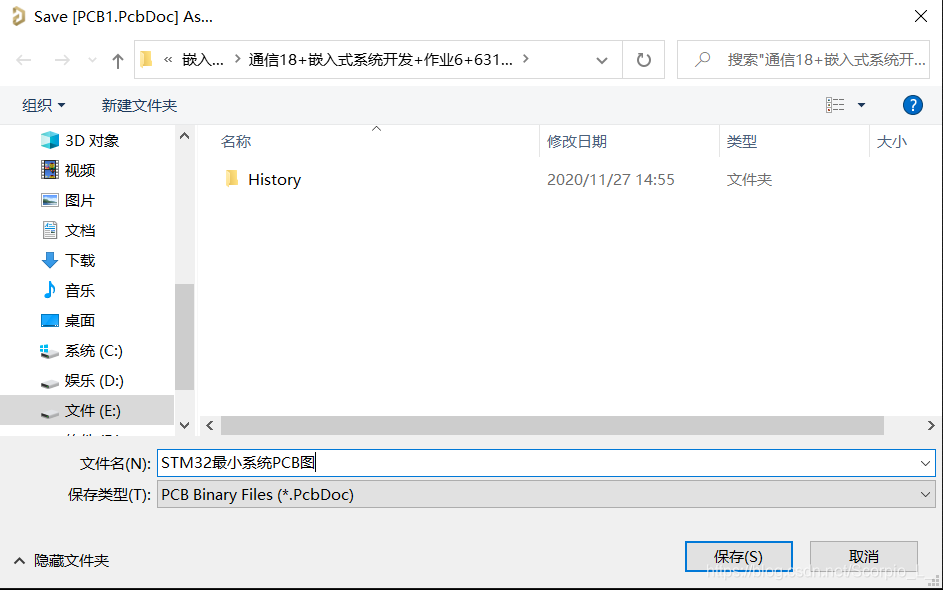

   3、保存（自行选择保存位置）

不保存的话后续没办法把原理图导入PCB。

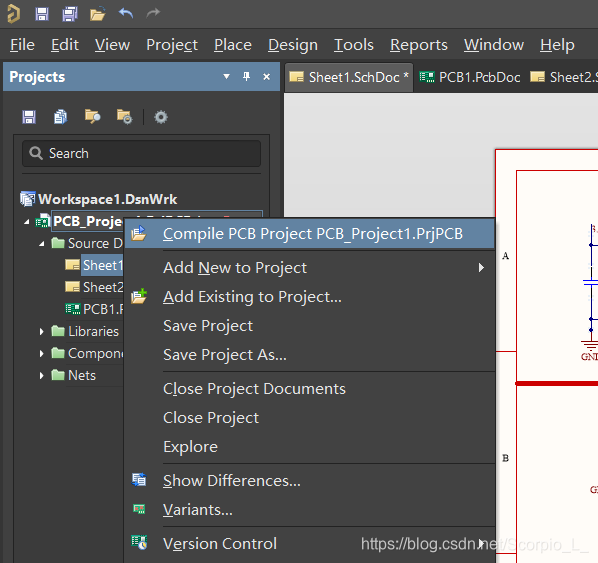

4、编译

   对原理图进行编译，检查错误

点击过后没有显示错误提醒等，说明编译通过。也可以通过右下角的Massges查看

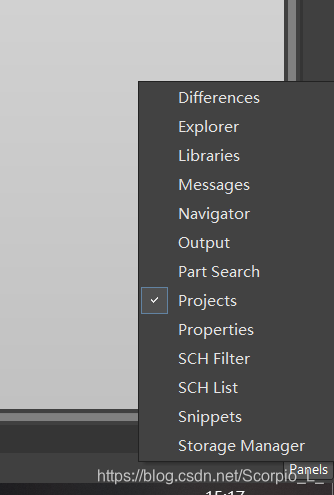

点击右下角的Panels->Messages

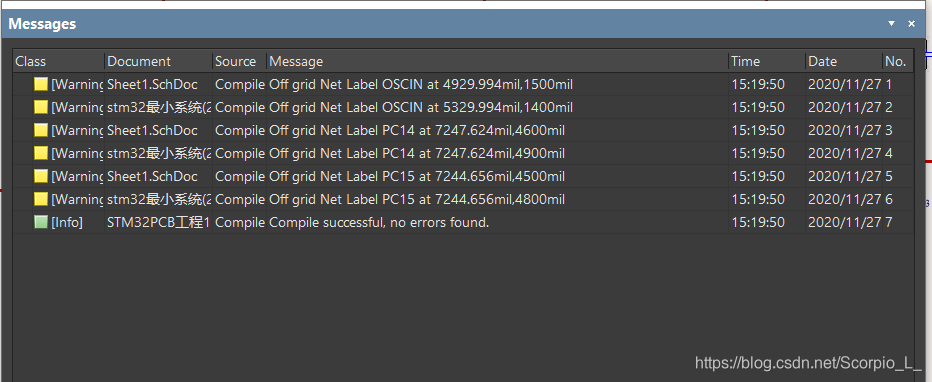

显示有几个警告，可以不用管它。

Tips：有时候很大一串的错误是因为没有重新排列元件名称导致的，你们可以先试试重排，方法在我上一篇博客有写，不再赘述。

5、原理图封装

   原理图的封装在画最小系统原理图的时候就应该画好了的，如果还没有封装，可以去网上找找教程。

   检查自己的图是否有封装有两个方法：

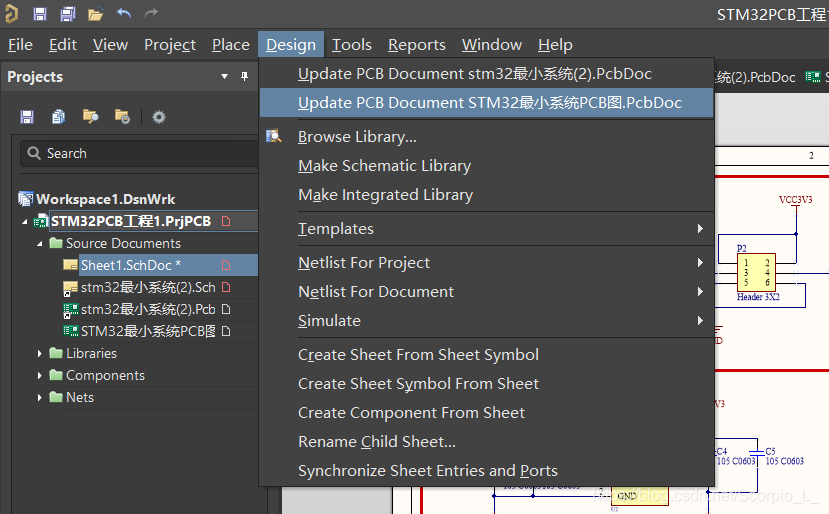

   （1）点击 工具栏  Design，Updata到你想要导入的PCB板

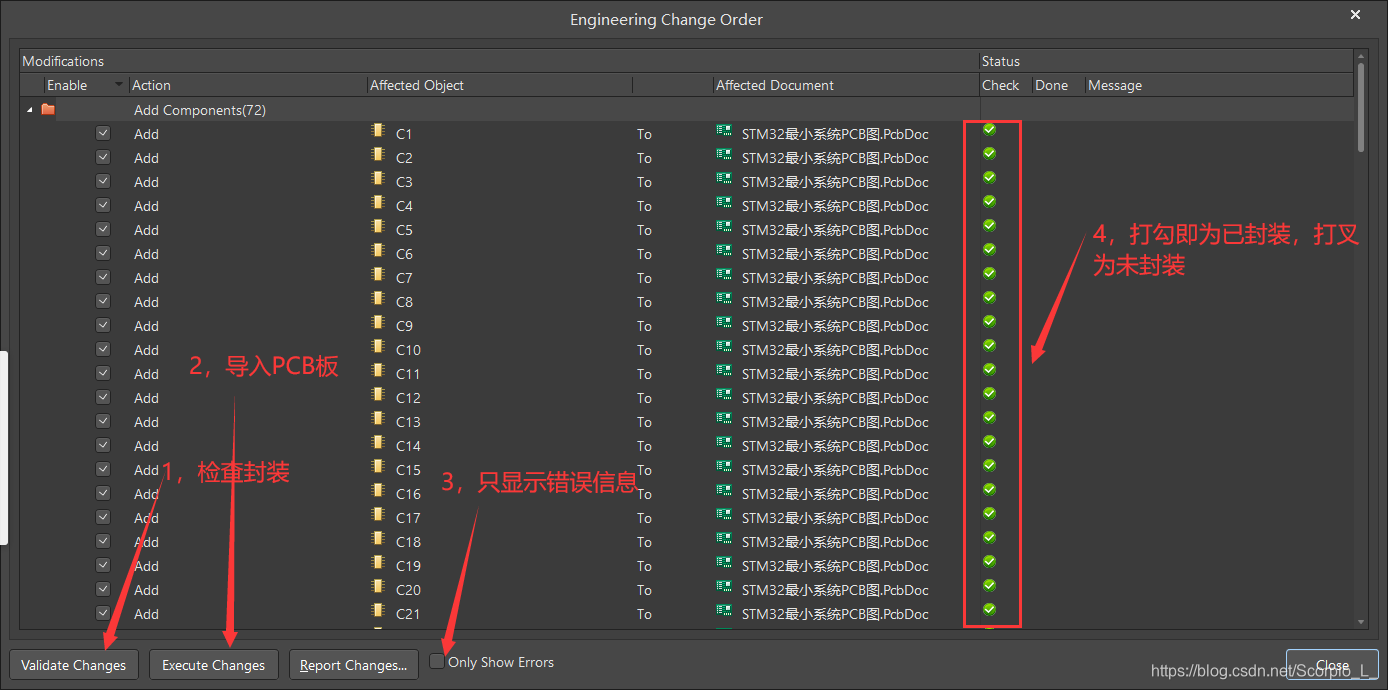

   会出现如下的一个窗口，先点1处检查封装，再看4处的部分，绿色的勾勾表示元件已有封装，红色的叉叉表示元件还没有封装。假如都封装好了，再点2处，把元件都导入到PCB板。

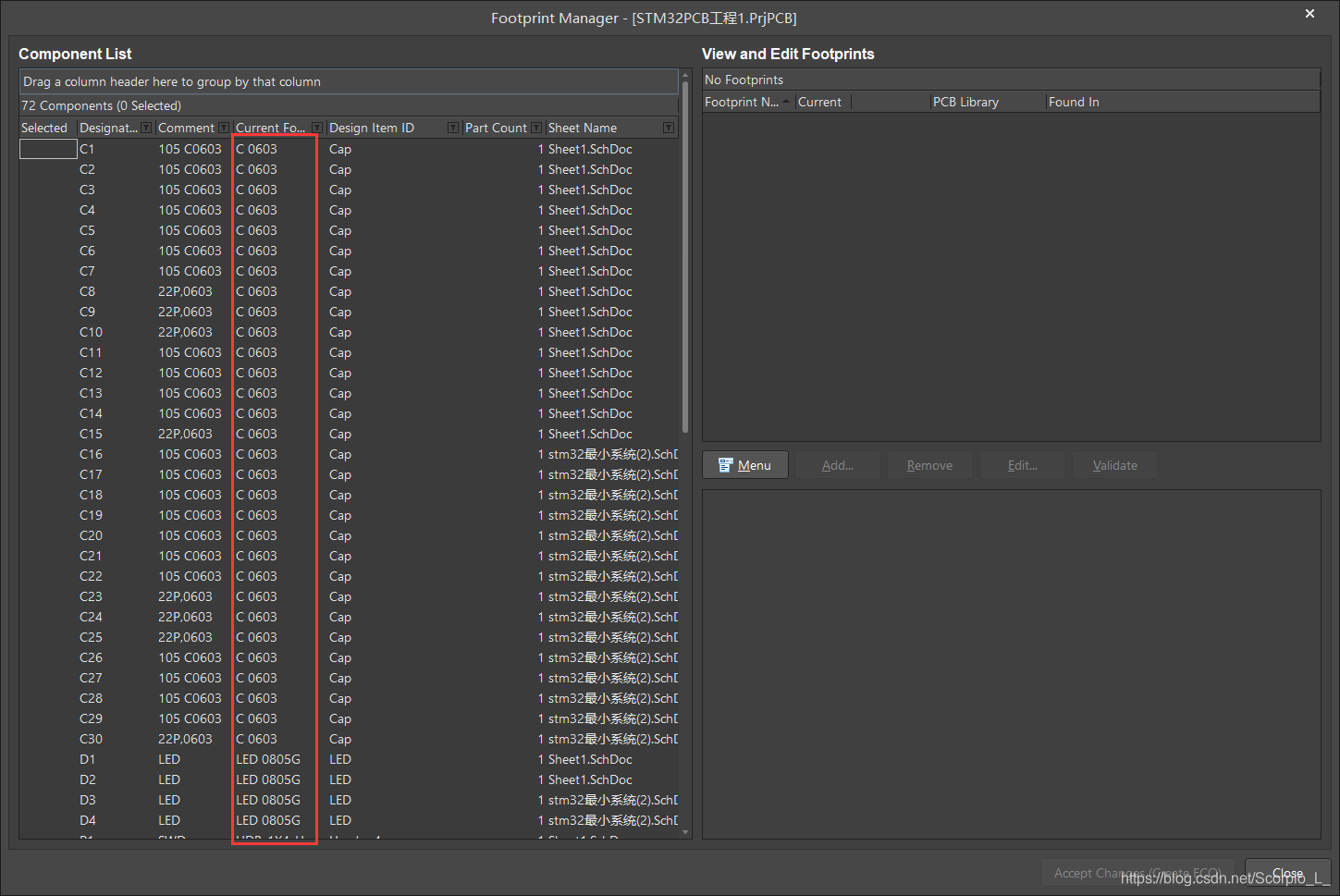

   （2）快捷键 t+g 打开封装管理器，如下图。在管理器中主要看方框框起来的部分，这里面有内容，表示有封装。

Tips：封装管理器能更准确地查看封装，也可以查看相应元件的封装是什么类型，甚至可以修改封装。

6、导入PCB板

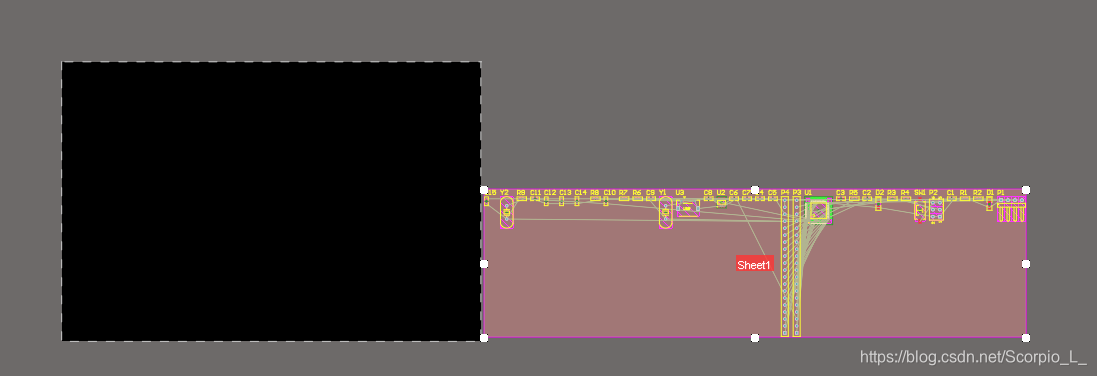

   导入原理图后大概是这么一个结果


   如果你觉得这块粉紫色的区域碍眼，选中它，Delete键删除就可以了。

二、PCB图绘制

（一）布局

接下来开始布局了。

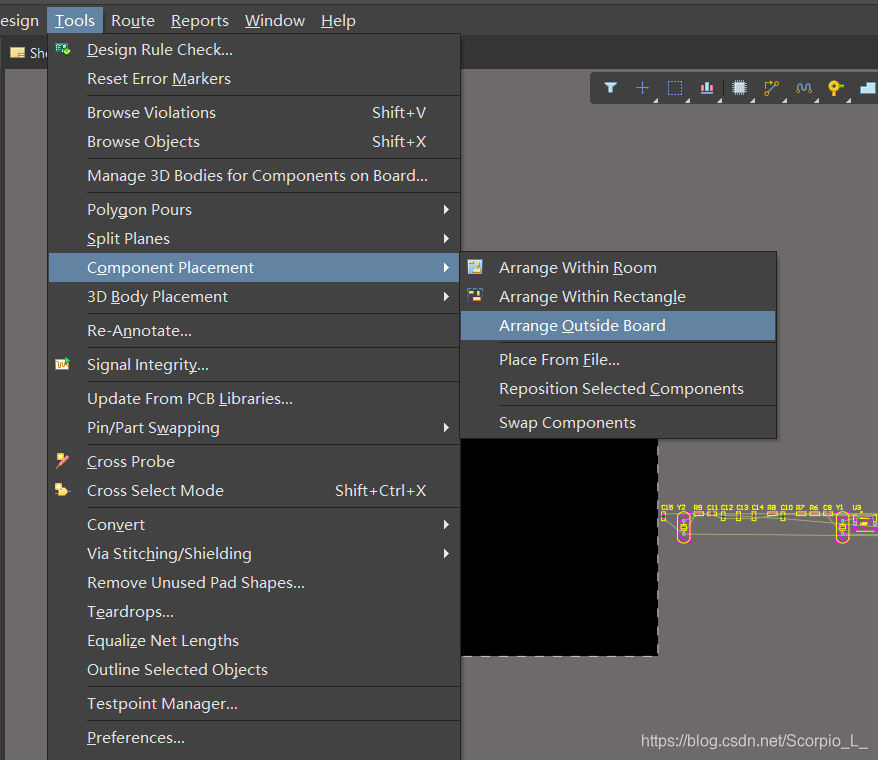

   1、首先选中所有元件，按顺序点击Tools->Compoment Placement->Arrange Outside Board，可以让元件排列在PCB板周围

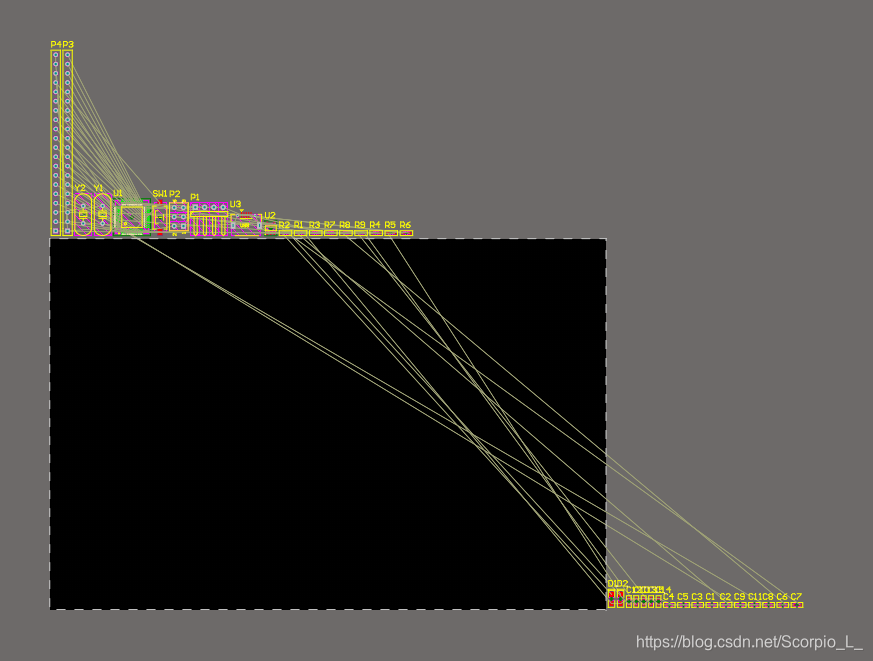

   顺利排列

Tips：快捷键N可以隐藏飞线，让界面变得不那么凌乱。

2、规划板子大小

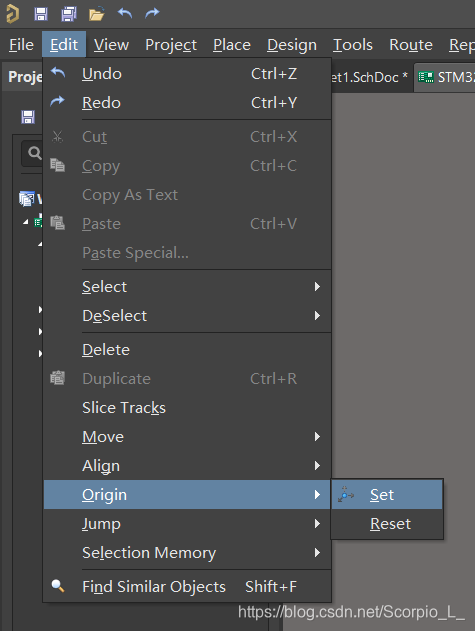

   点击Edit->Origin->Set，把原点放进区域内

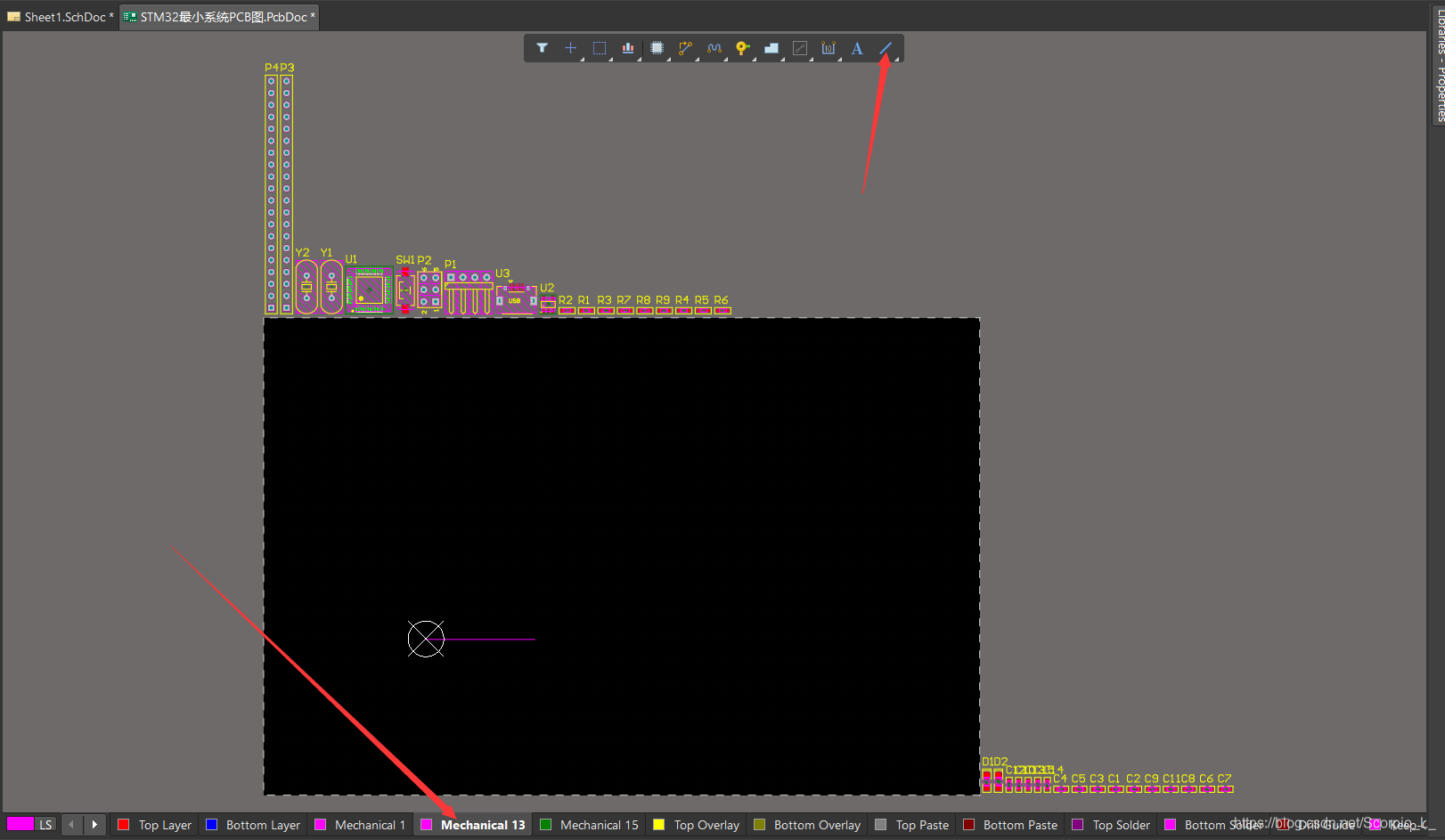

   3、原点放好后，在界面底下把层次 切换  到紫色层，然后用画线工具先画一条线


   4、把其中一个排针放到区域内线段一端，接着划线，这是为了规划PCB板的高度，四周都围上
