Altium Designer 20绘制51单片机最小系统原理图详细流程

概述：

所用软件：AltiumDesigner 20；

绘制STC89C51 最小系统 （仅能够实现单片机的运行）；

前言（可忽略）：

 本来想着是直接上绘制流程，但是想了想还是决定说几句。在AD中无论是绘制什么电路原理图，我对于新手的建议是不要仅仅停留在依样画葫芦，相反地我们更应该先去看懂你需要绘制的原理图，就比如你绘制一个STC89C51最小系统的原理图，最好先理解一下它的40个引脚大致有什么作用，光STC89C51你捋过一遍后就会发现很多芯片都是相同的，而且绘制的时候就明白为什么这个引脚需要接电源，那个引脚需要接晶振等等。

正文：

（1）第一步建立一个Project工程文件，应该没人不会吧？

在Create Project的时候选择第一个<Default>默认，然后命名、选择保存的路径，最后创建就ok了。

（2）新建原理图，到时候你绘制的元件都会从原理图库中拖到这里来，然后记得Ctrl+S改名保存。

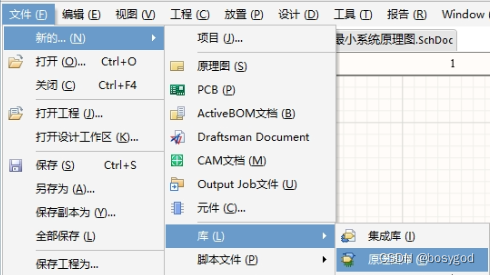

（3）新建原理图库，一般绘制元件都存放在这里，然后记得Ctrl+S改名保存。

然后，目前你的工程文件里应该是这个样子：

（4）在原理图库中绘制需要的元件（AD库中没有的需要自己绘制的）。

双击进这里面，怕你不知道。

点击SCH Library  进入下图，然后就可以在添加、删除、编辑元件。

改元件名字的话同样双击上面的Component_1，会弹出这个界面。

稍微解释一下：

Design Iten ID为封装名称，即元件统称。

Designator为元件符号。

Comment是填写 类  似电阻阻值、电容大小等注释在里面。

Description是填一些元器件的资料，作一个简单的描述，不太重要。

举例：比如一个电容CAP，它的大小为470mF，需要在原理图中同时出现两个同类型的电容，在原理图库中只需要创建一个这种类型的电容就足够了。

Design Iten ID：统称为CAP；

Designator：因为你要同时拖入两个这样的电容，为了区分在拖入的时候改名为C1与C2，一般改为C?;

Comment：注释电容大小即470mF;

Description：类似于如果这个电容为电解电容就在里面写电解电容；

然后就是如何绘制一个元件：

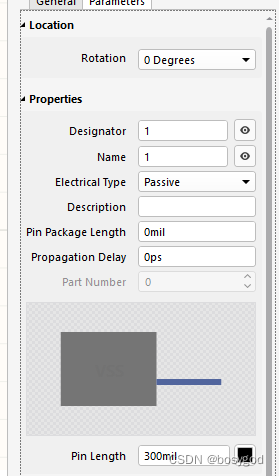

先讲最普通的方法就是划线、放置引脚等等，稍微注意一下在放置引脚时的设置：

这里的Designtor：表示的是管脚号，注意之后进行PCB封装的时候必须和焊盘号对应，不然会出错的。

Name为管脚名字，正常情况和Designtor一样即可。

Electrical Type表示该管脚的电气特性：输入型、输出型等等一般默认Passive。

Pin Length可以改变引脚的长度，旁边的色卡可以改变颜色。

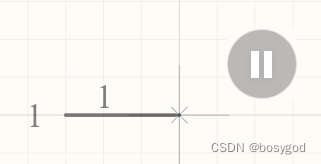

绘制的时候还要注意右端是用于连接导线的，所以绘制元件的时候和左端连接。

如果你绘制的电阻像这种情况，一般是因为栅格设置太大导致

一格需要占据很长的长度，不管怎么画电阻都很丑，这个时候需要点击菜单栏中的视图选项卡中的栅格，设置捕捉栅格，更改size。

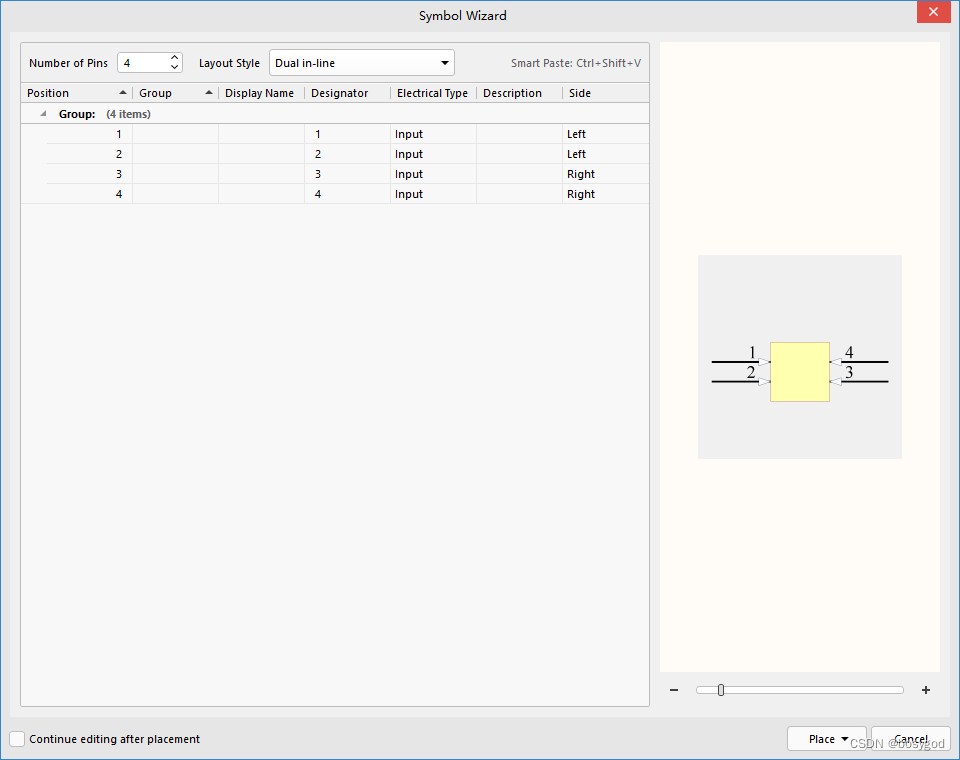

第二种绘制元件的方法为点击菜单栏中的工具选项卡，选择Symbol Wizard，会进入下面这个界面，专门用来设置类似STC89 C51芯片  的元件模型。

设置引脚数量；

设置芯片类型；

设置引脚类型及编号；

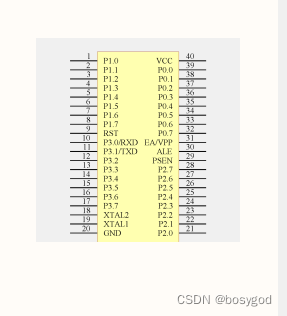

效果如下图：

第三种方法，当然你完全可以去现有元件中将其Copy下来，也算一件省力的事情。

（5）将绘制好的元件从原理图库中放置进原理图中。

有两种方法：

第一种直接从原理图库中一个一个拖拽元件，这个比较慢。

第二种进入原理图中，点击右上角的Component，出现如图：

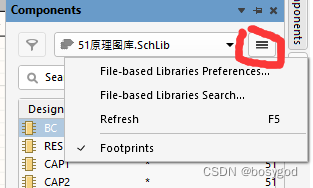

点击红色圈中的角标，找到你自己绘制的库或者AD自带的库中的元件。

如果没有，点击上图红圈的内容， File  -based Libraries Preferences寻找你的原理图库保存的路径来导入，Refresh用于更新原理图库。（如果你在原来的原理图库中又绘制了一个元件，记得保存+更新原理图库，不然可能显示不出来。）

导入完之后稍 微调 一下元件参数，大概如下图所示（画的有点大）：

（6）布局、布线、加电源、接地（因为这个比较简单，所以用不到太多东西）。

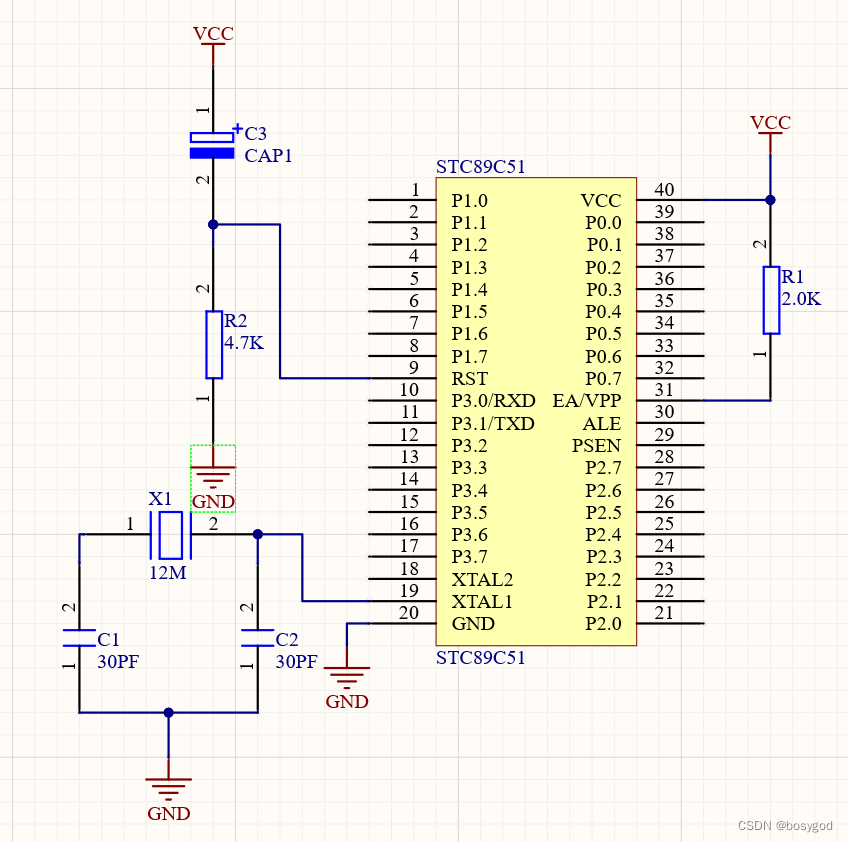

然后就是这样：

发现和之前哪里有不一样没？

这里多了一个+号，一开始没有注意，这是个电解电容，然后你在原理图库中改过以后记得更新原理图：

差不多就这样了，后面再讲PCB板绘制吧……
