Altium Designer实战教程1：STM32最小系统元件库制作

（2019.4.12）最新版教程视频已经上传到B站：https://www.bilibili.com/video/av49043499/

网上AD教程看似很多，实则零散，详细地讲述PCB设计全过程操作的实用教程并不多，而且大都是旧版本的AD，所以本人写了个详尽的手把手画板教程，内容是目前的流行 单片机  ：stm32的最小系统，新手也能快速上手

   本教程分为三篇：元件库的建立，原理图的画法，PCB设计

该篇为元件库的建立

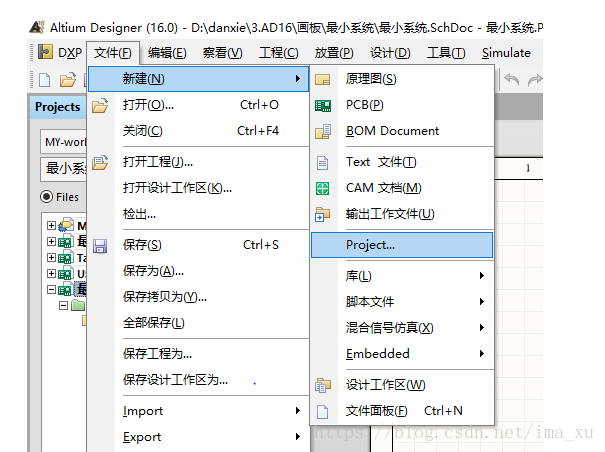

一.首先建立一个元件库工程

最基本操作： ctrl+鼠标滚轮：放大缩小

                     鼠标点住元件+space：旋转

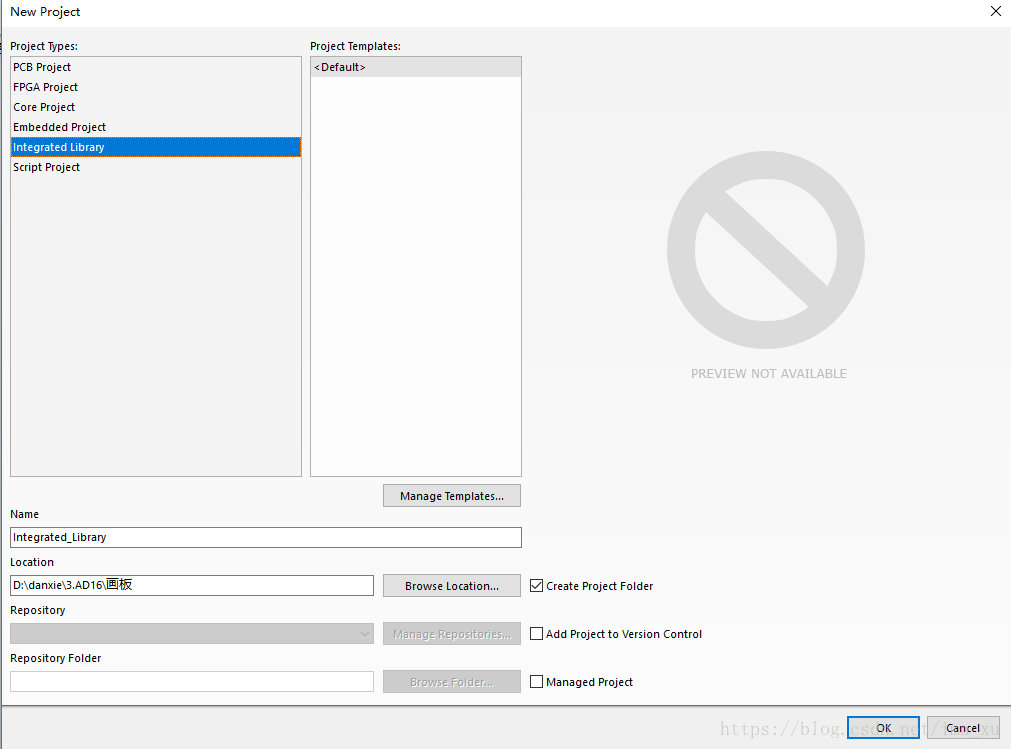

然后选择第四种（intergrated library）

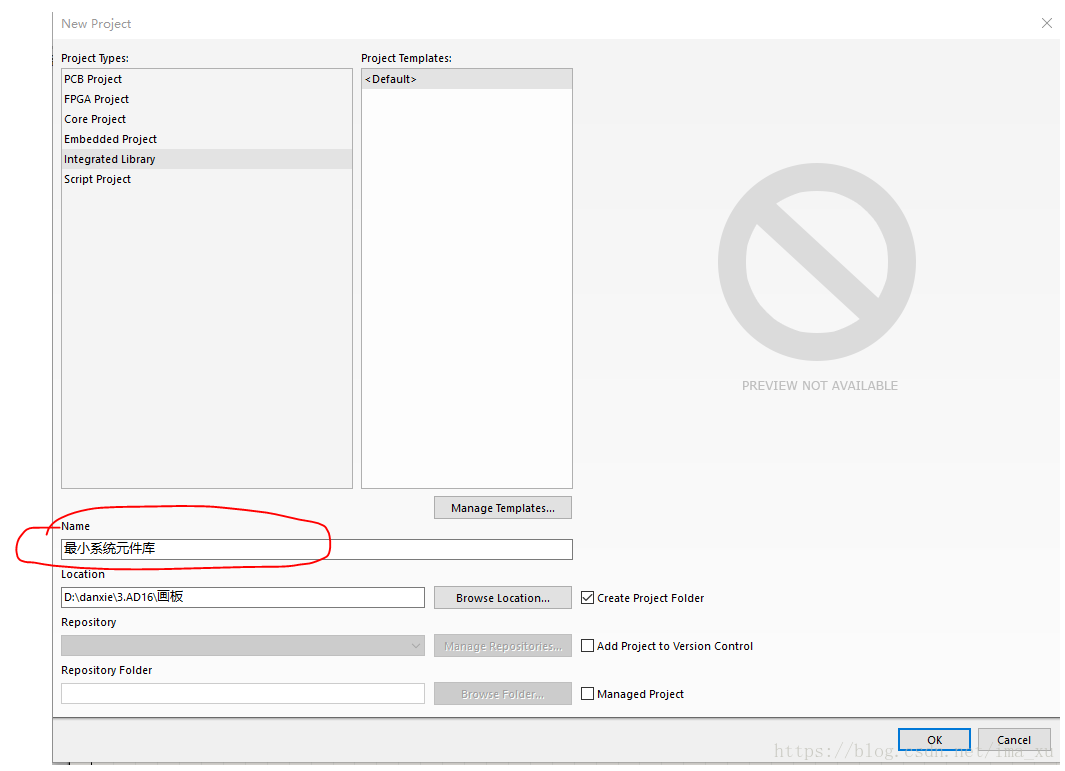

然后修改工程名字，按OK完成工程建立

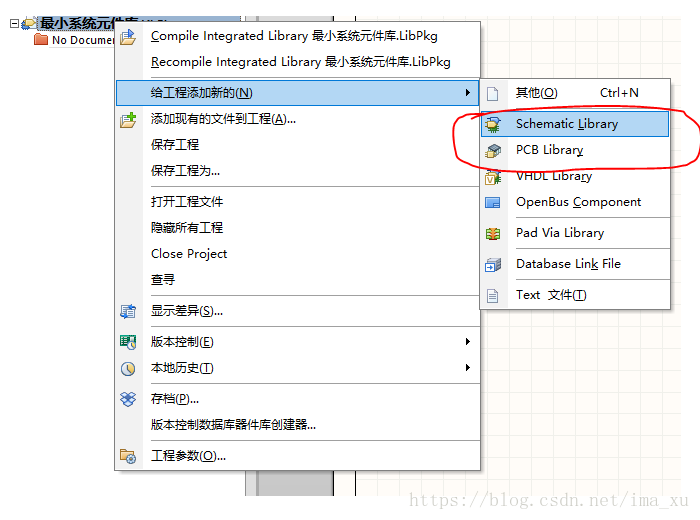

新建PCB元件库和SCH元件库

然后保存工程

二．接着我们来画PCB的封装

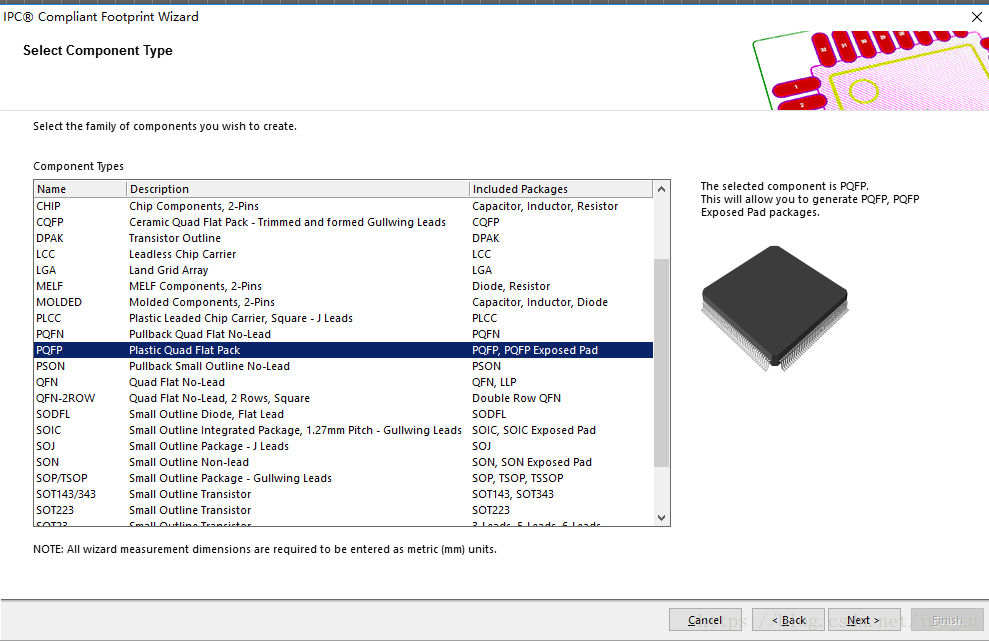

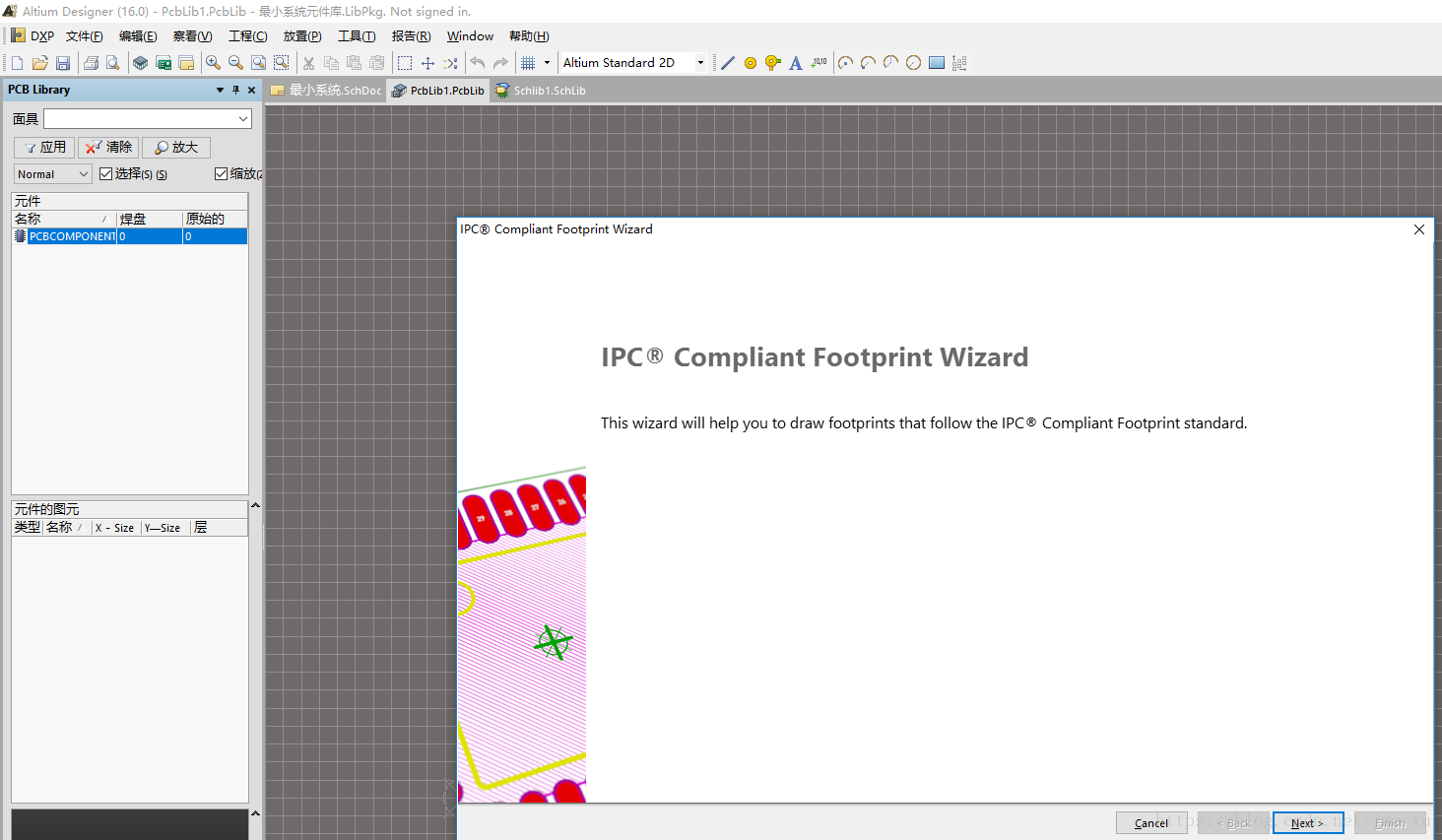

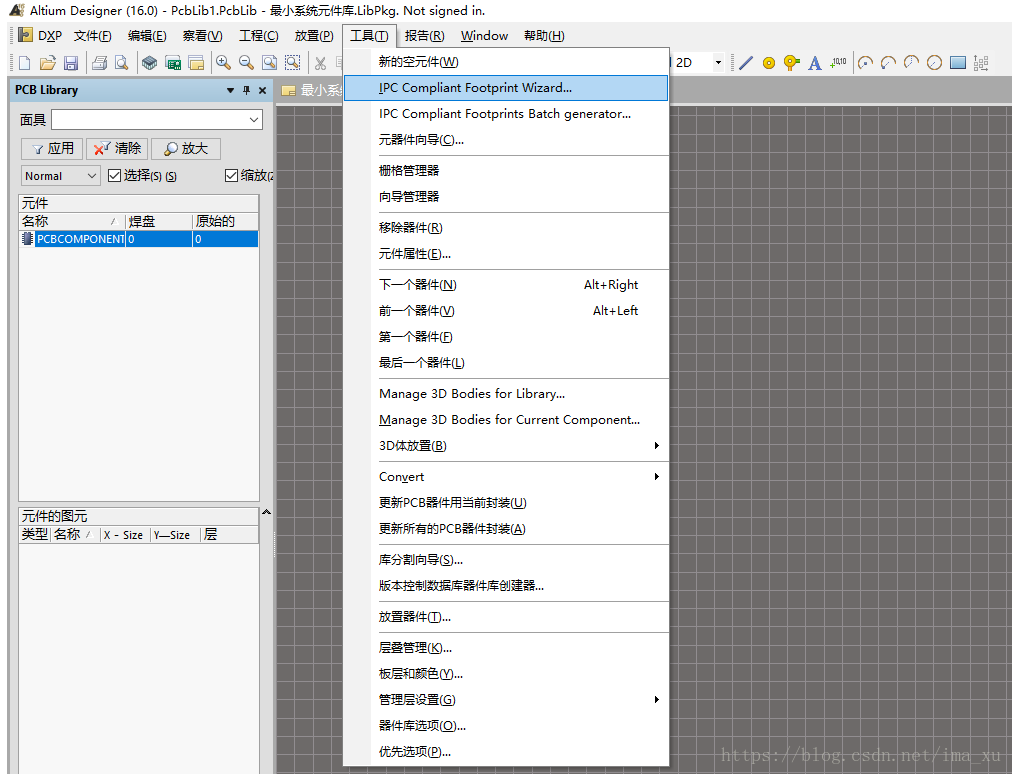

1.使用系统自带的封装生成

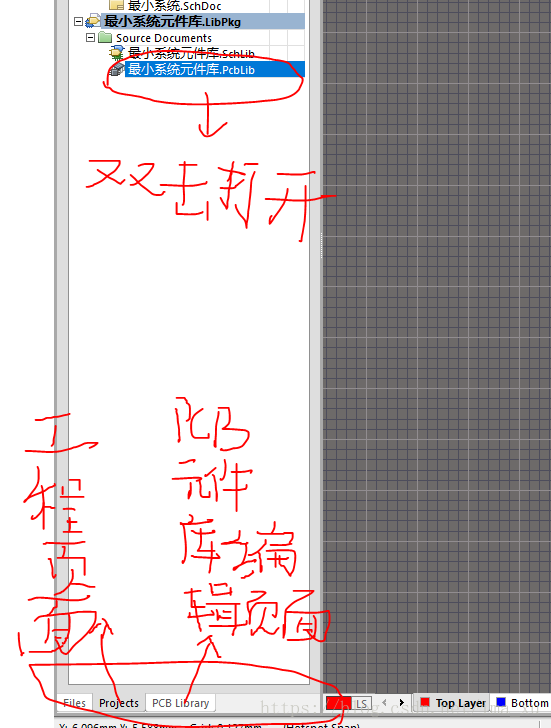

双击工程下的最小系统元件库PCBLIB文件打开

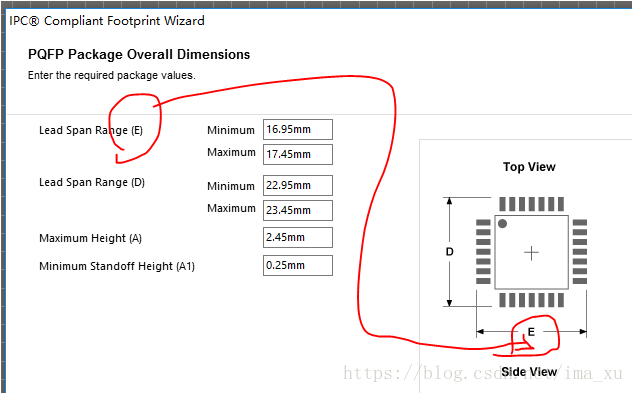

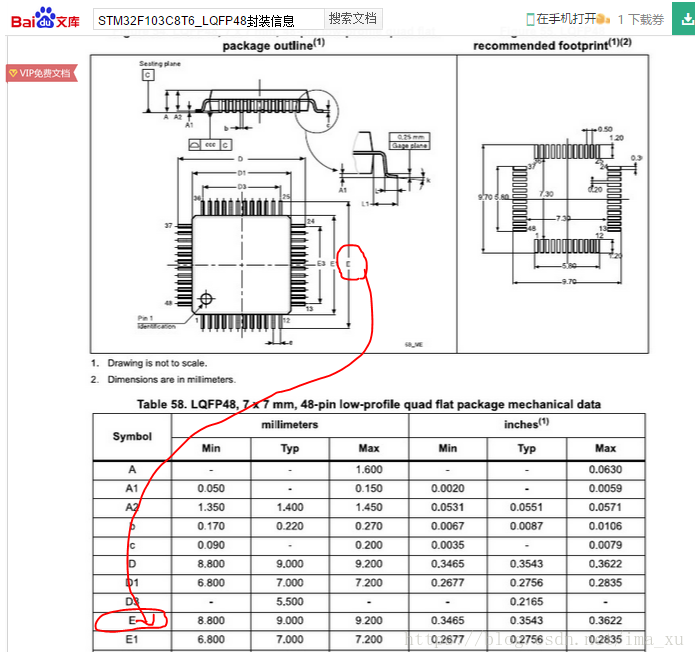

百度xxx（如stm32c8t6）封装，即可找到相应的封装参数

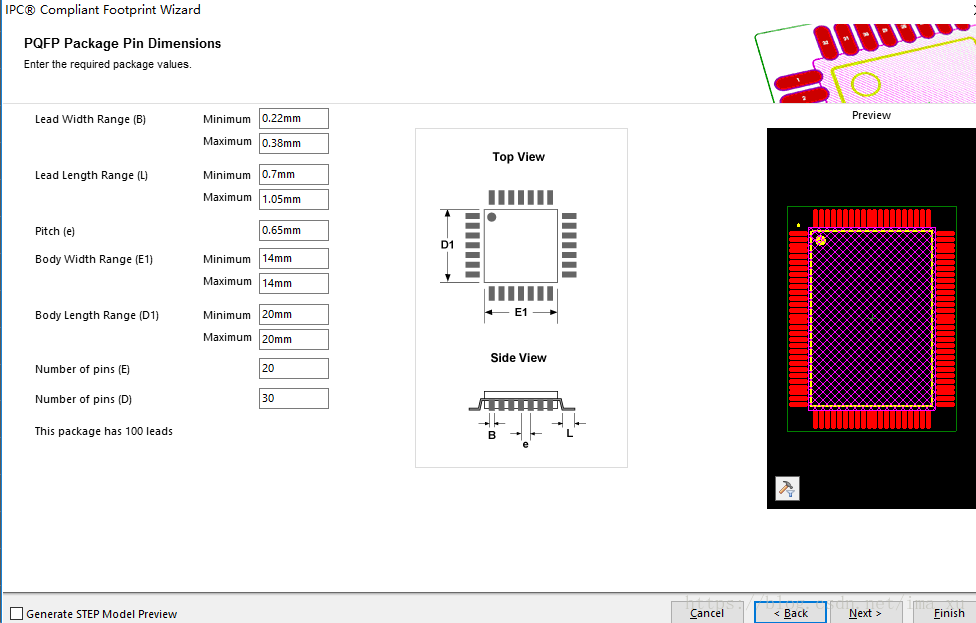

然后填第二页，基本参数（在该处的基本参数仅仅在1.2页）填完后直接按finish

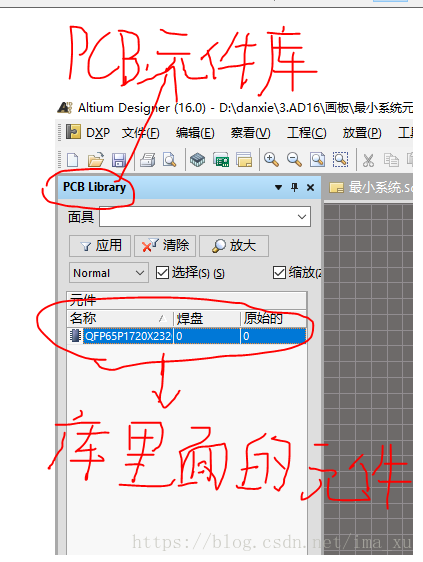

然后双击PCB元件库里面的元件修改名称

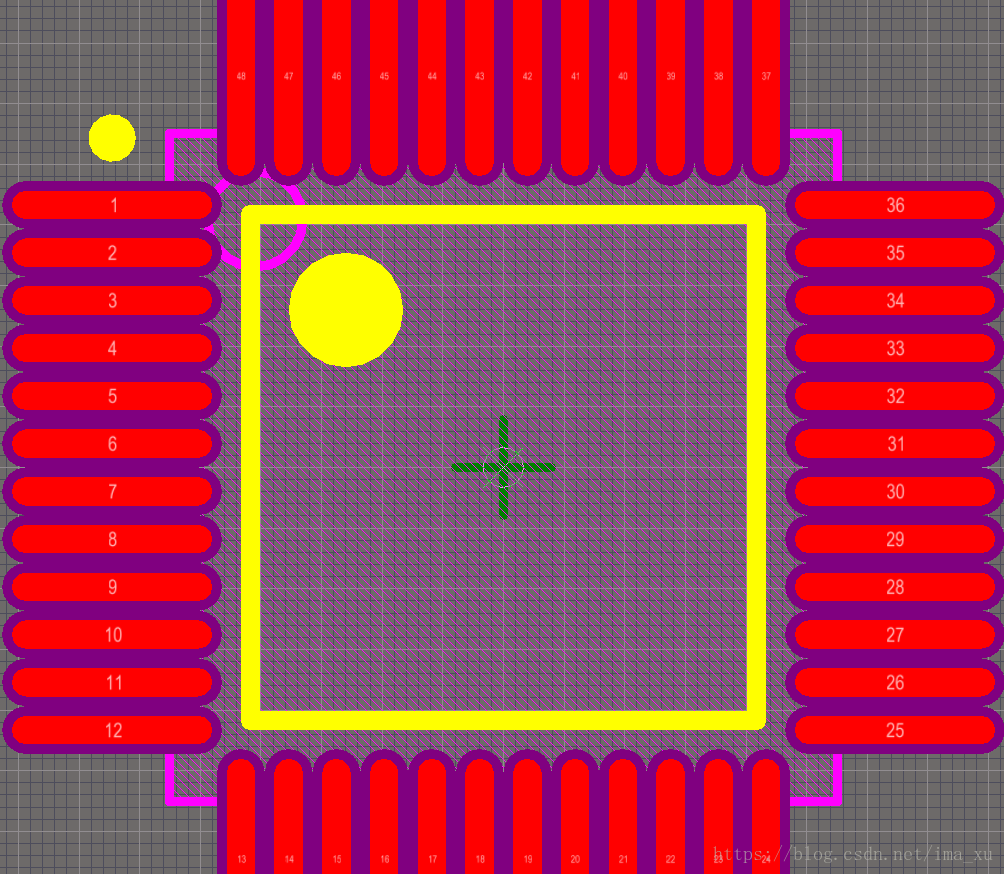

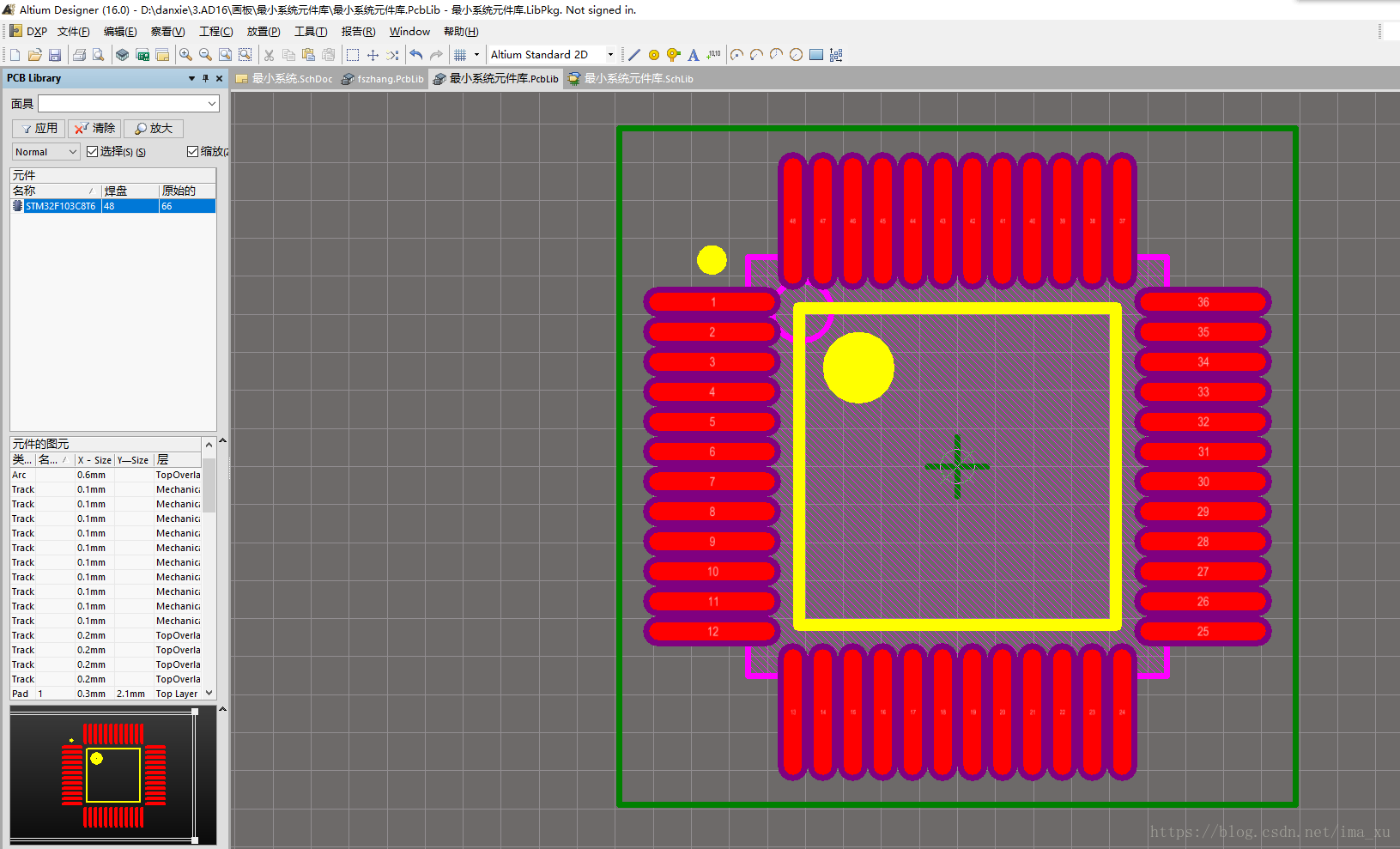

一个芯片的 PCB封装 就完成了

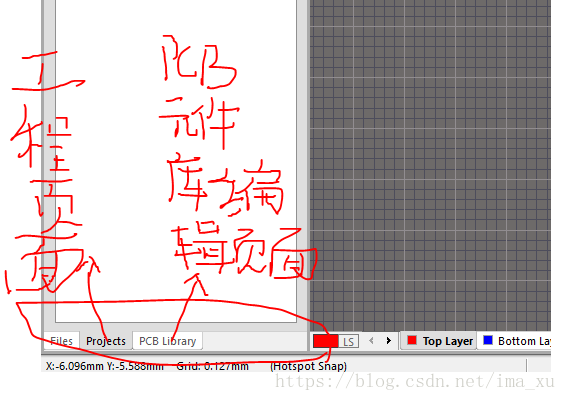

然后画该PCB封装对应的SCH封装，首先 切换  到工程页面

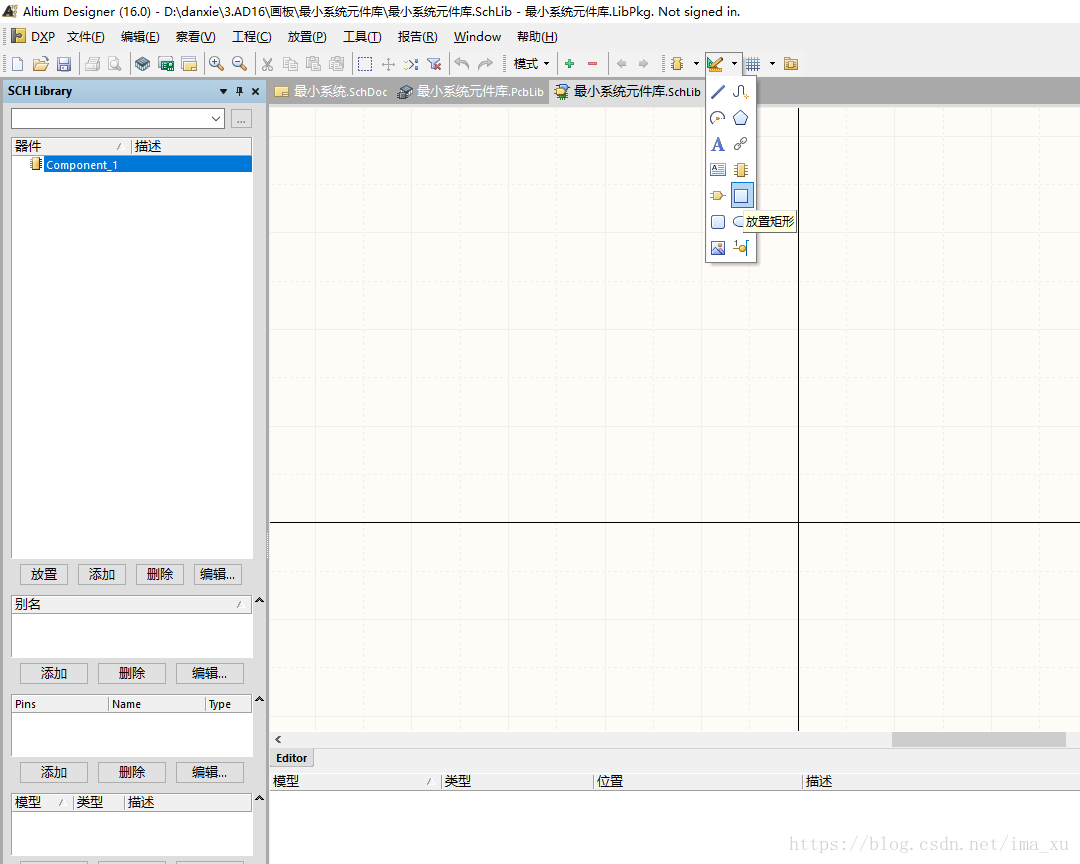

然后双击打开“最小系统元件库。SchLib”，放置一个矩形（即为芯片）

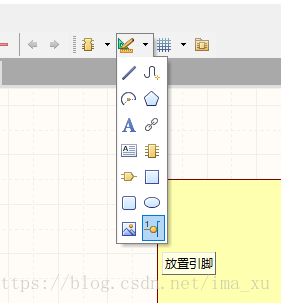

然后放置芯片引脚

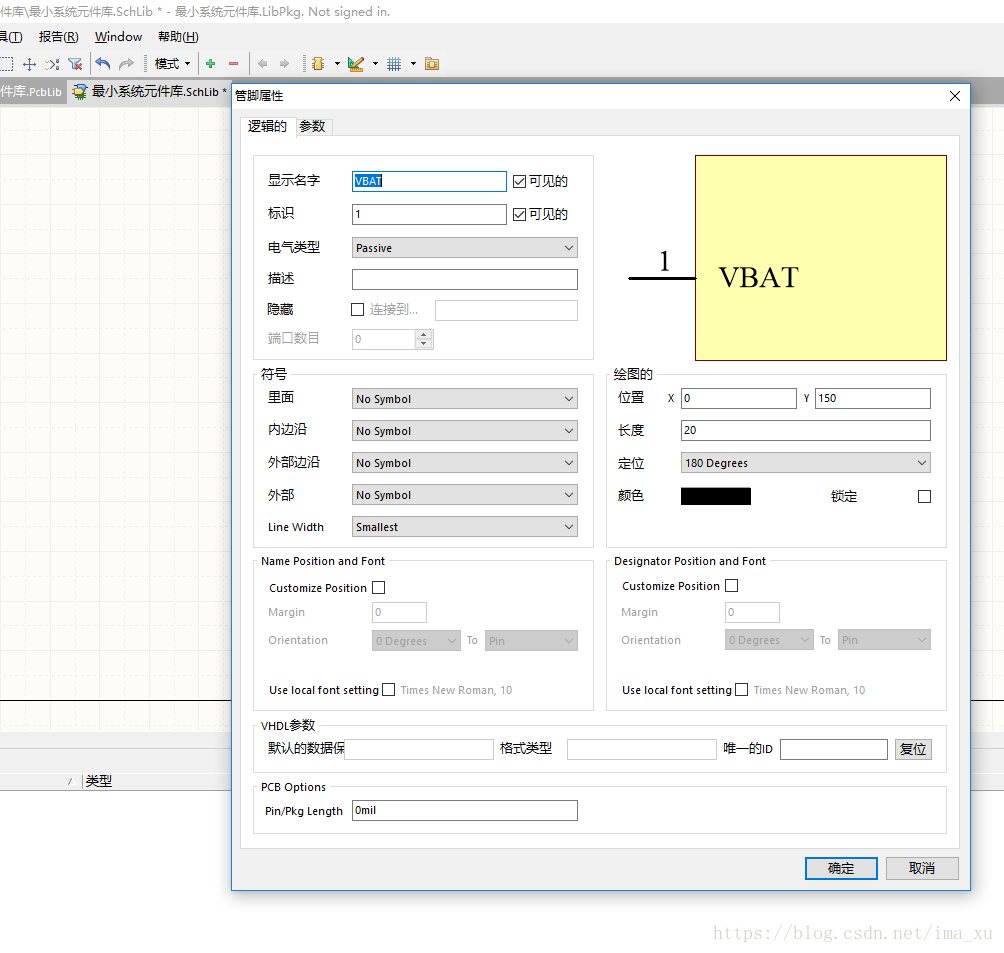

点击后按Tab键编辑引脚名称和引脚并标识

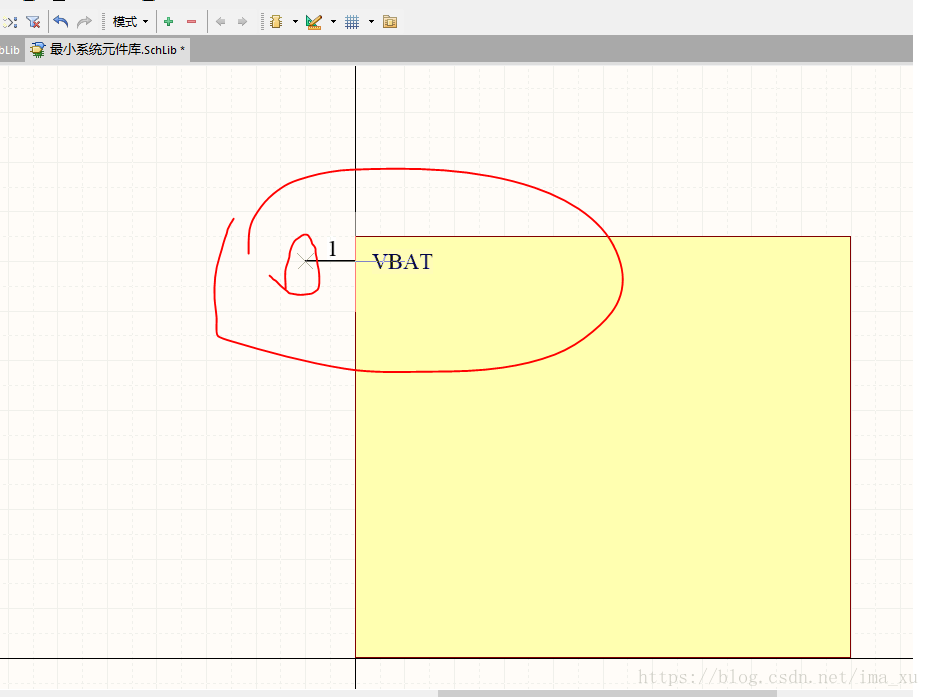

然后点确定，该引脚会随你的鼠标移动而移动，空格键翻转，摆放到合式位置后左键点击固定位置。有个叉的一端为接线端，务必放在外面（另一端接正方形）

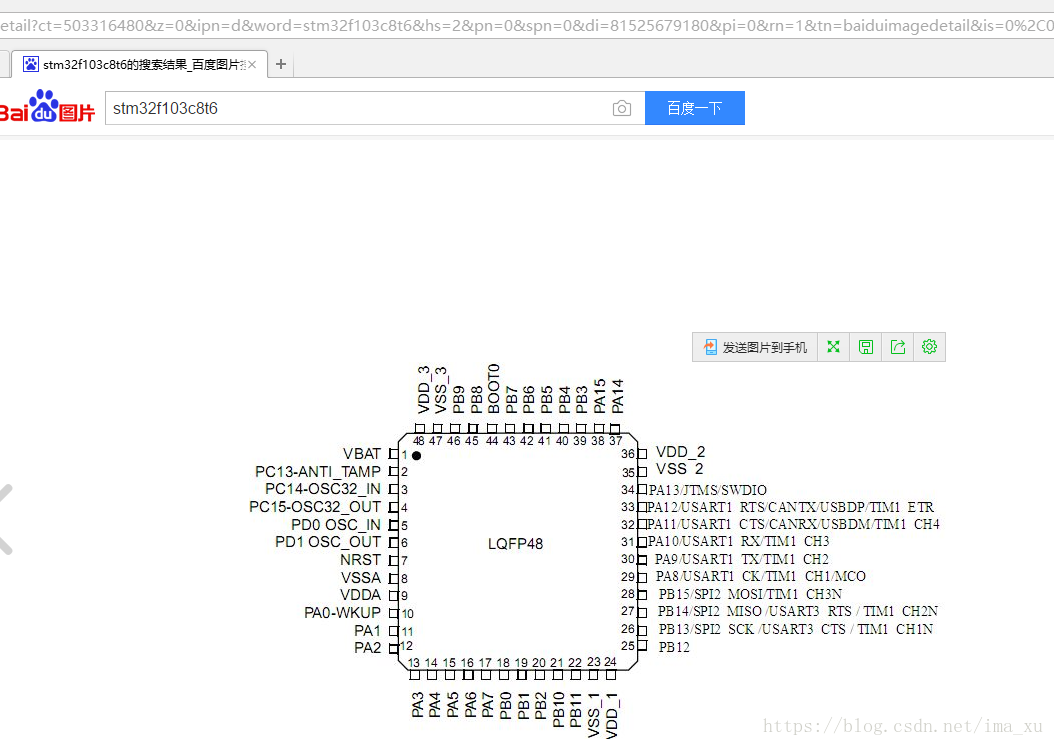

百度图片或者芯片手册里面可以找到元件的引脚定义图

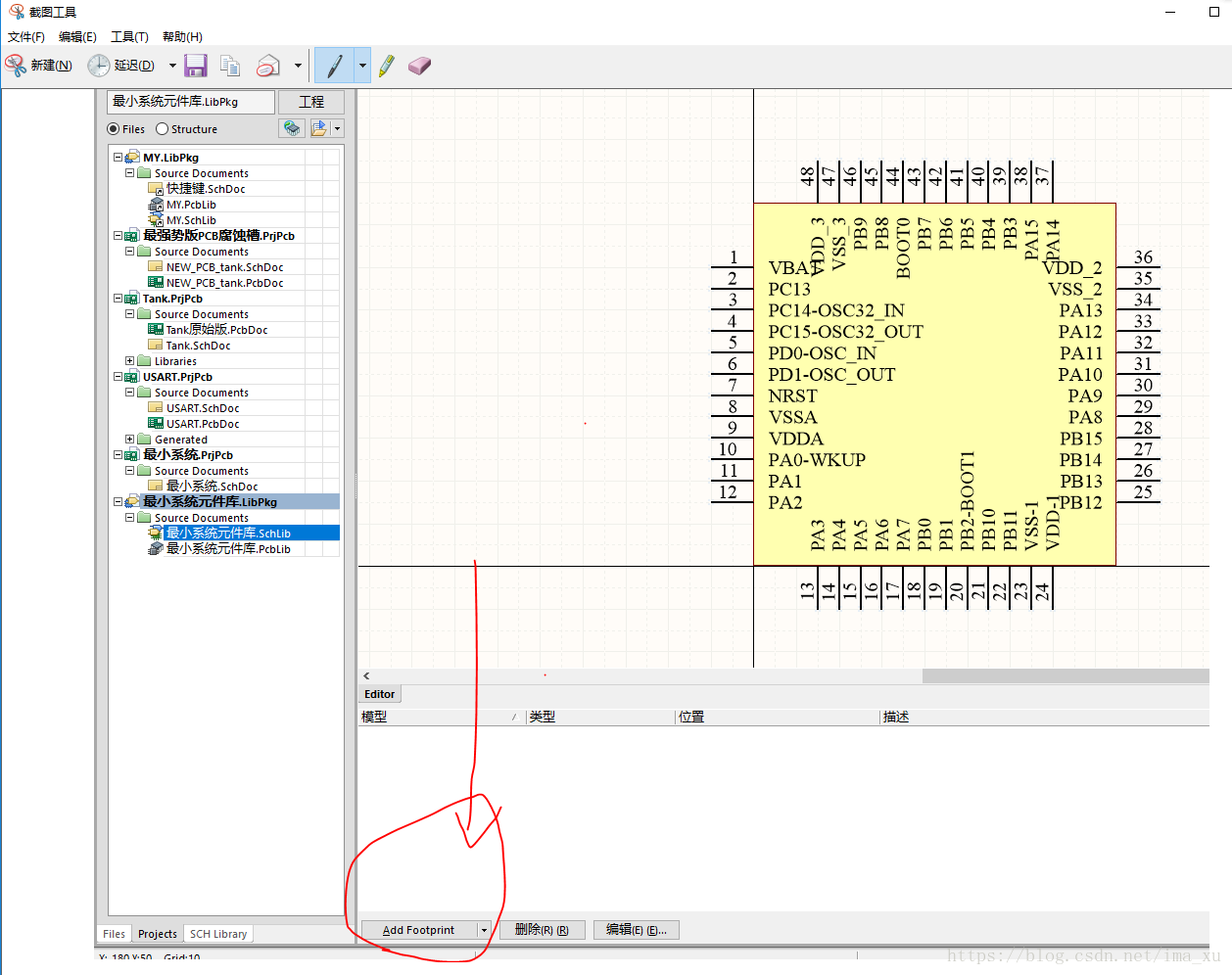

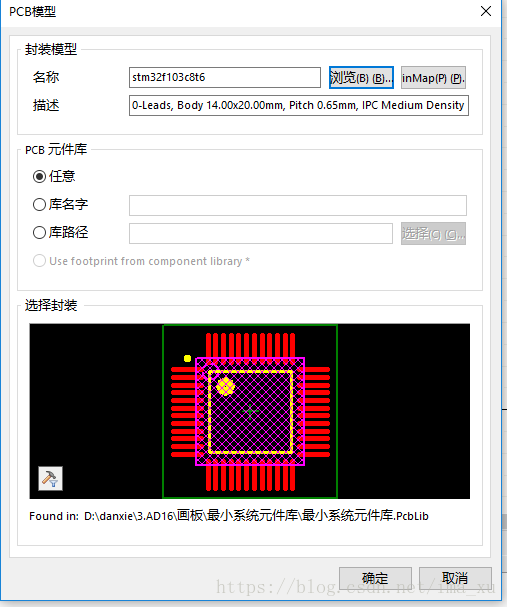

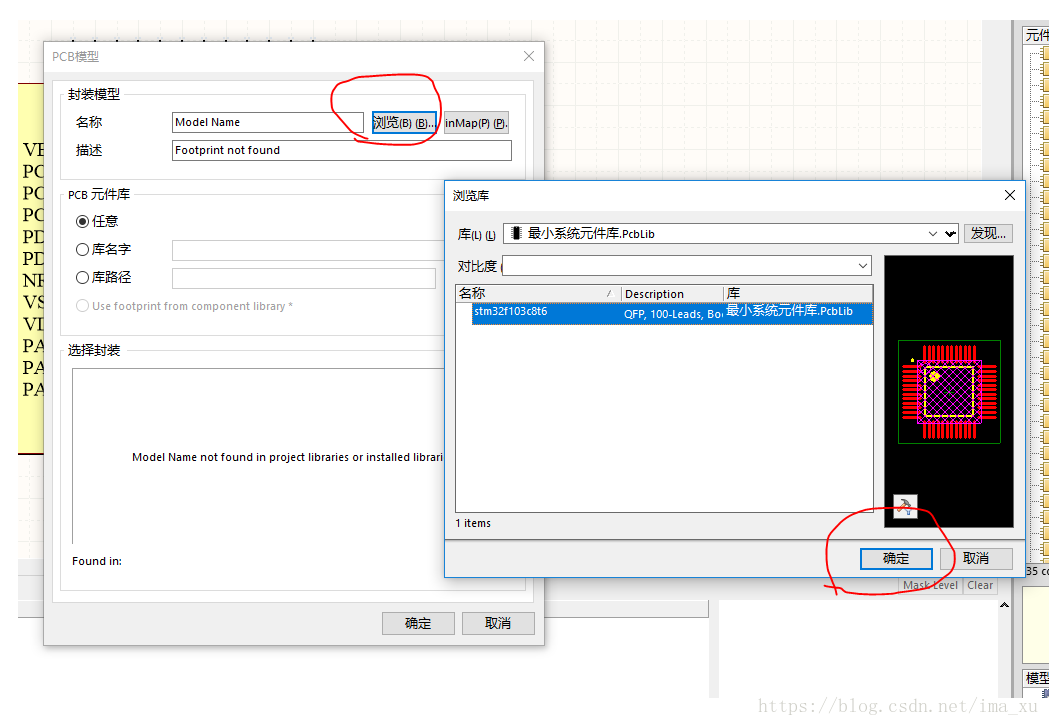

根据此引脚定义图将添加引脚，然后按Add_Footpoint添加刚刚画的PCB封装

点击确定完成，PCB里面的引脚标识与SCH里面的引脚标识相同的点互相对应

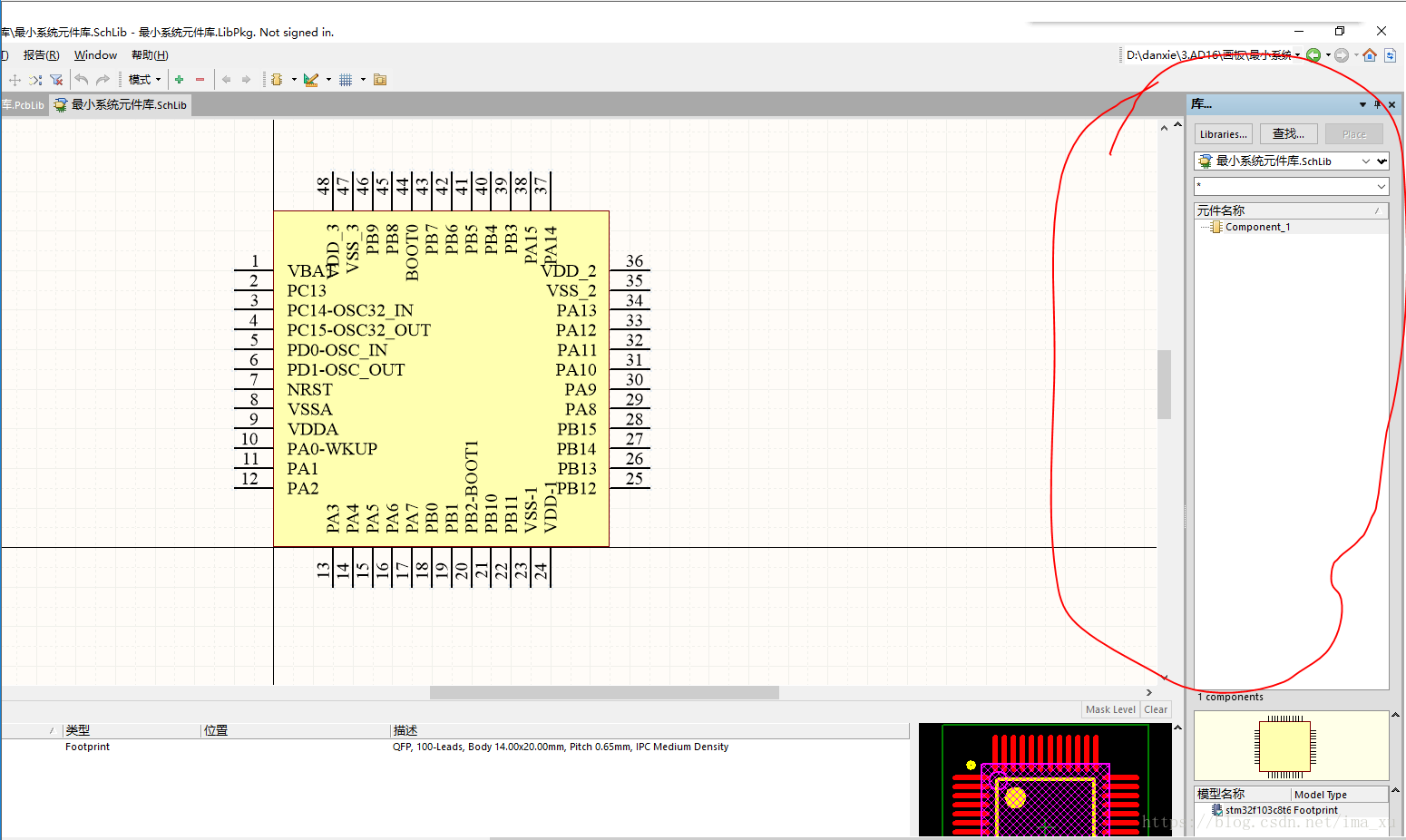

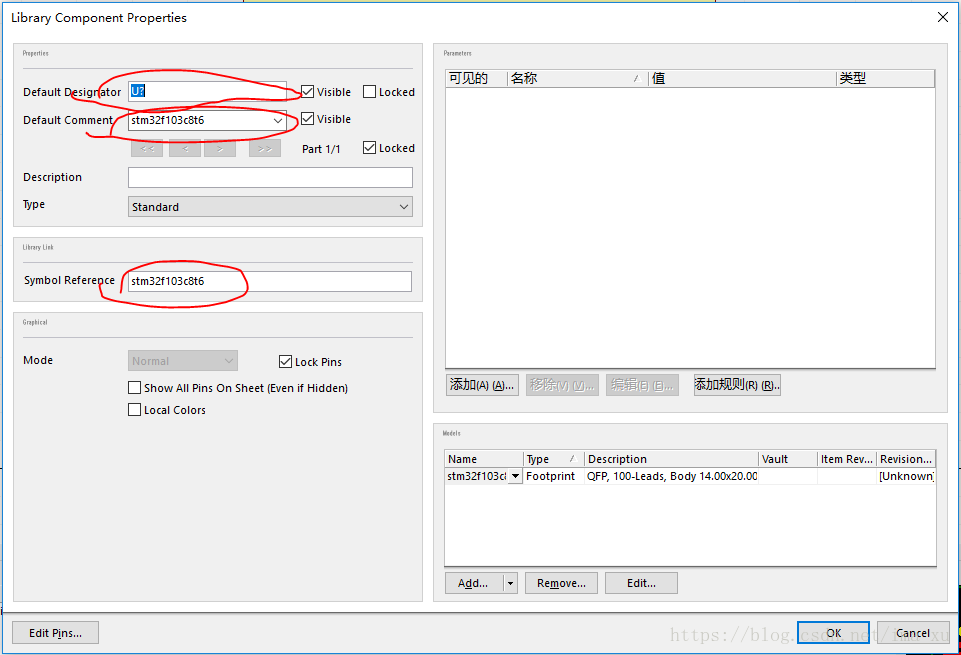

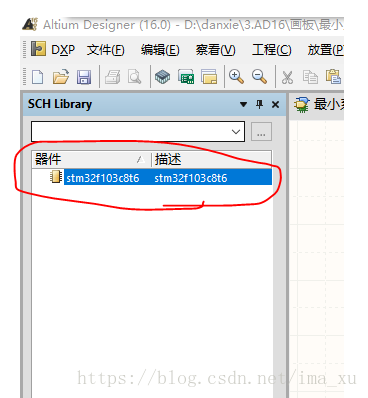

双击元件修改名称

第二项为元件符号，第二行为元件符号，U?(问号必须用 中文 输入法)是芯片（IC），J是晶振等等

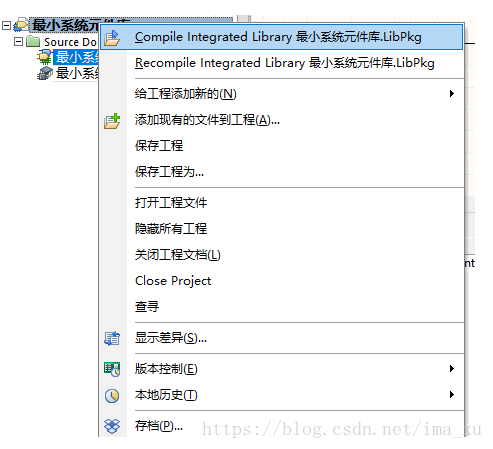

然后右键工程选择第一项检查错误（如果SCH中的引脚标识在PCB中没有相应的引脚就会报错），并生成库文件

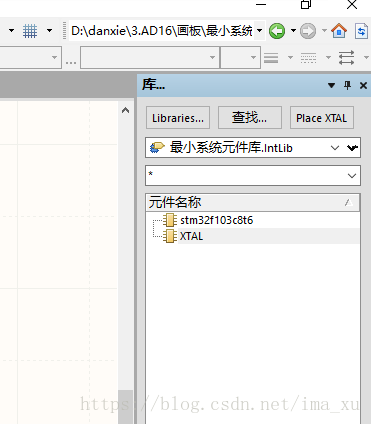

然后你的元件库就生成完毕了

2.自己画PCB封装

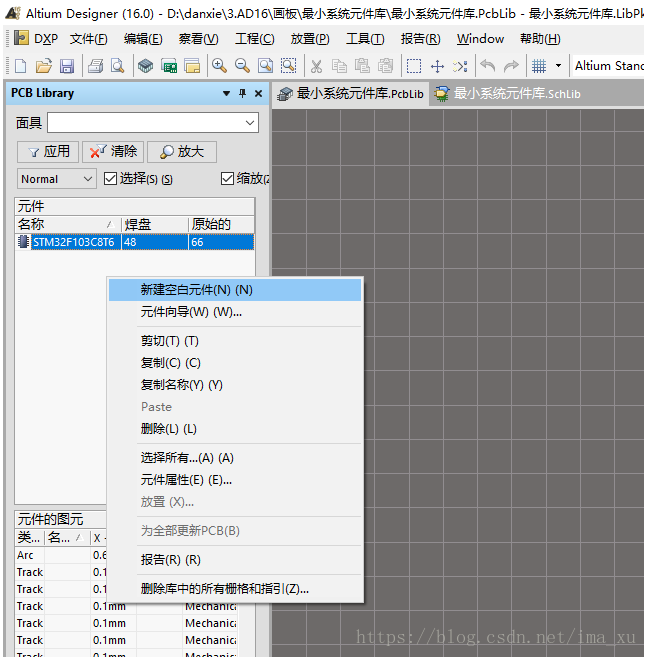

在PCB库编辑页面右键，新建空白元件

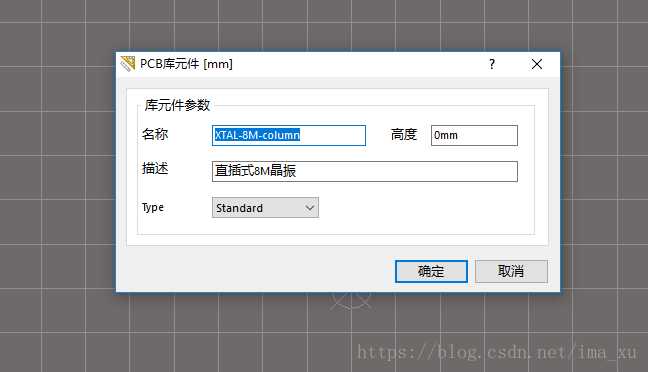

编辑名称

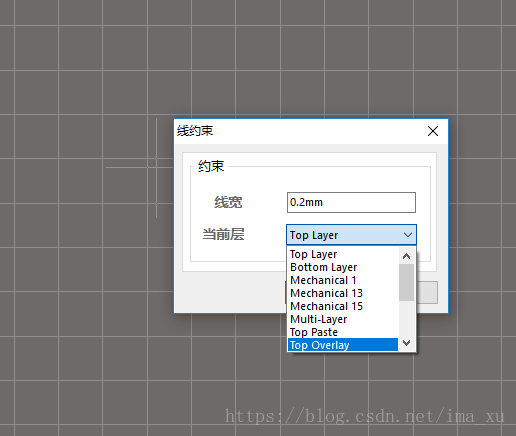

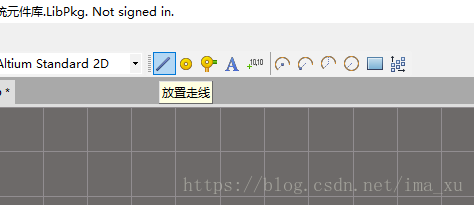

点击放置走线，按Tab选择当前层为TOP Overlay（丝印层）

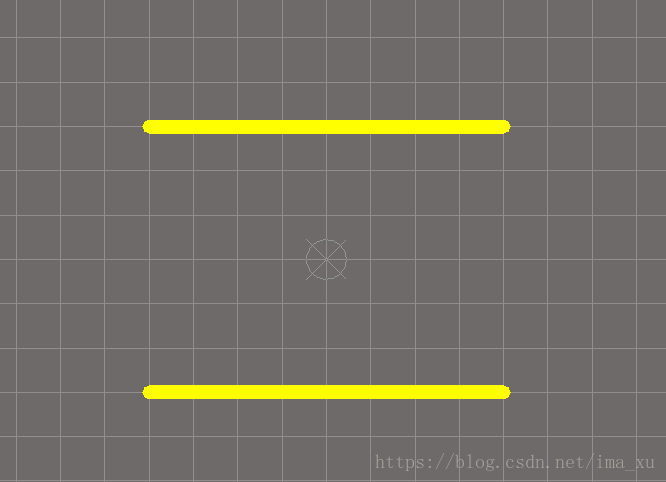

然后就可以画线了

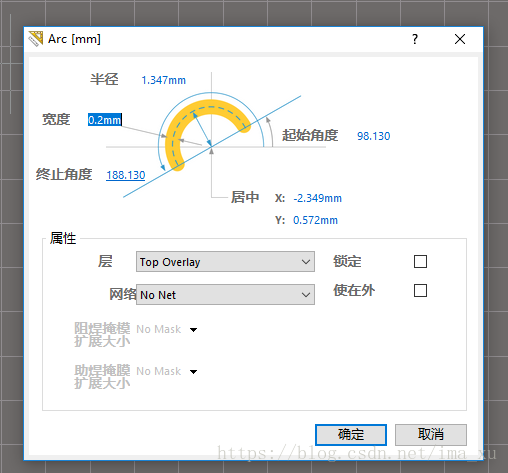

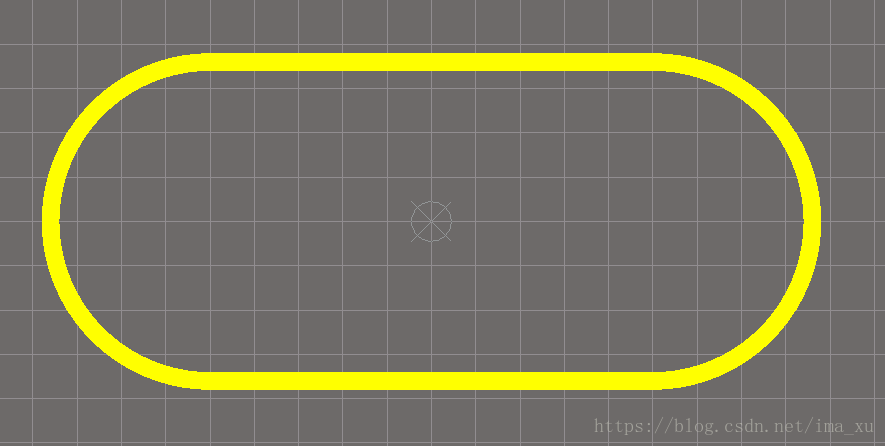

然后放置圆弧，同样用Tab设置参数

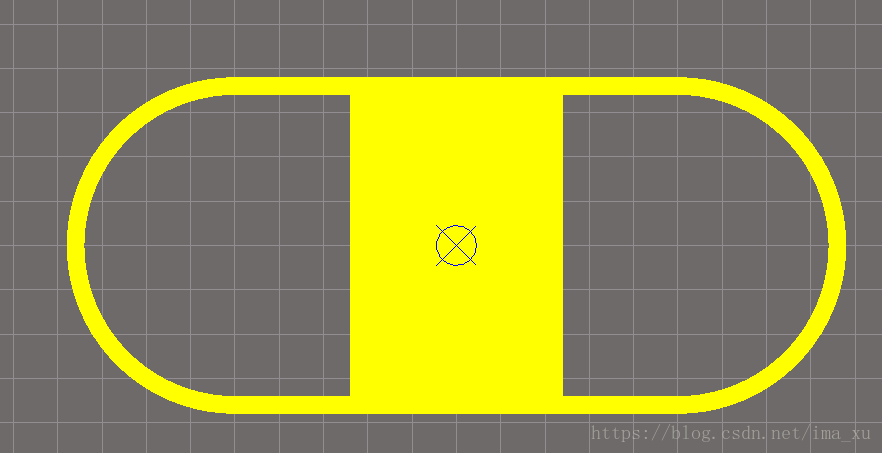

然后放置填充

最后，也是最重要的一点---放置焊盘

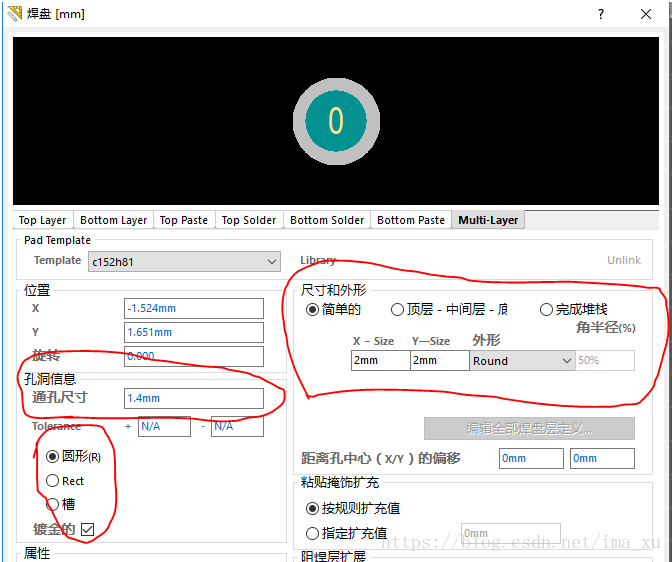

按Tab修改通孔尺寸外形和焊盘大小外型，并放置（放置后双击可以修改焊盘的坐标）

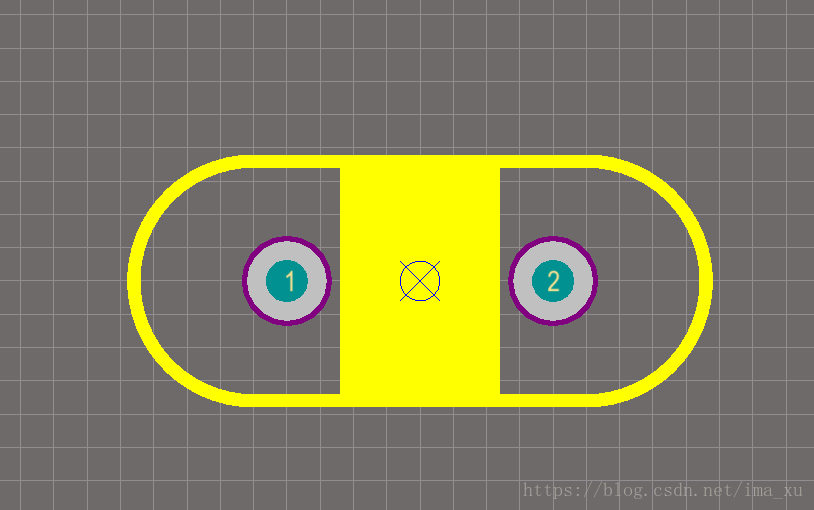

最终

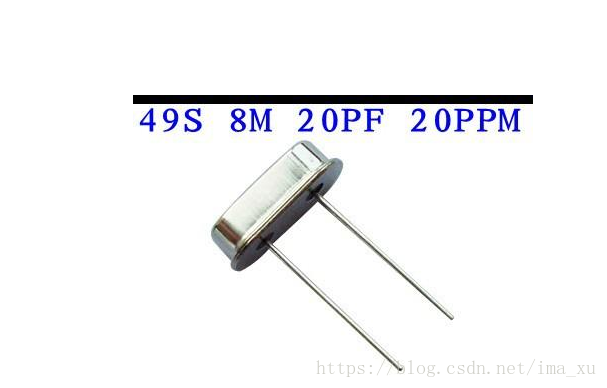

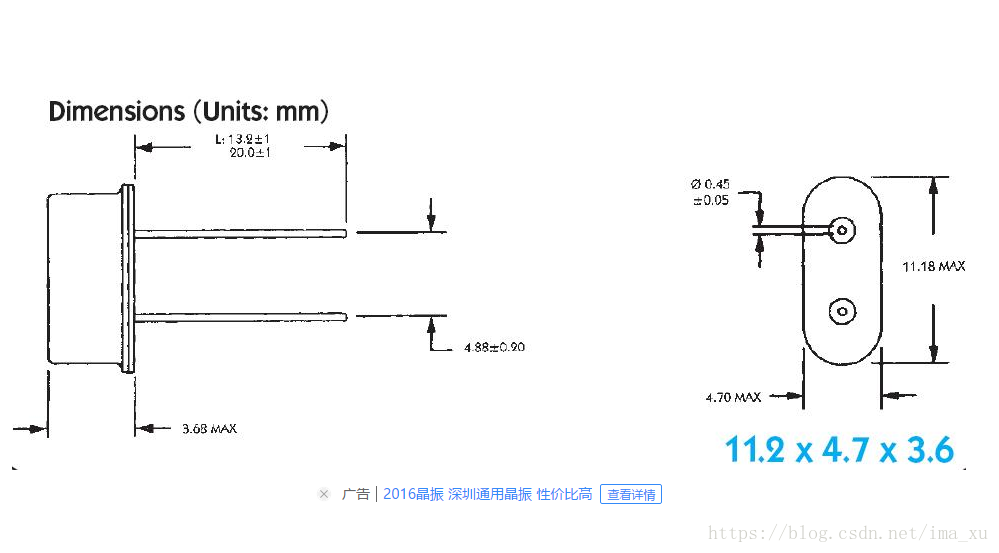

该元件的各种尺寸可百度，也可在淘宝元件的介绍处寻找

再画对应的SCH元件

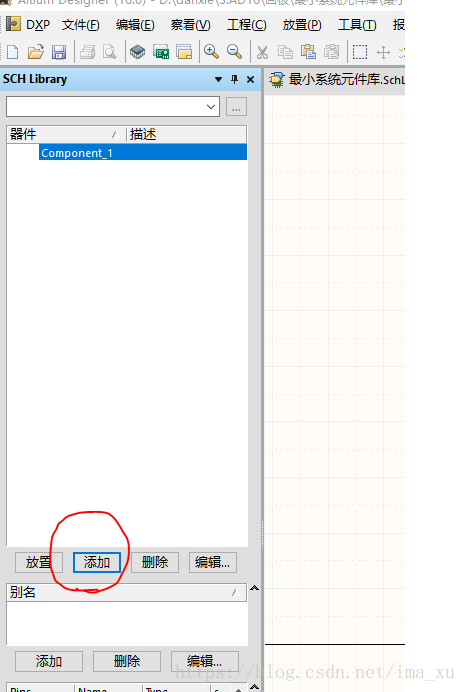

添加新元器件

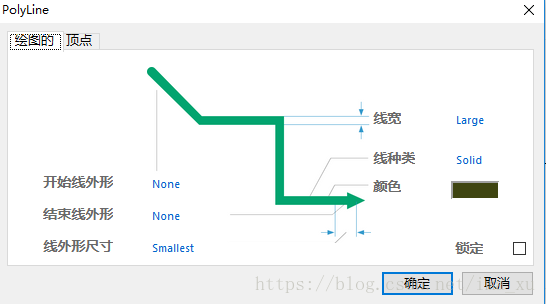

点击放置线，按Tab修改颜色等参数

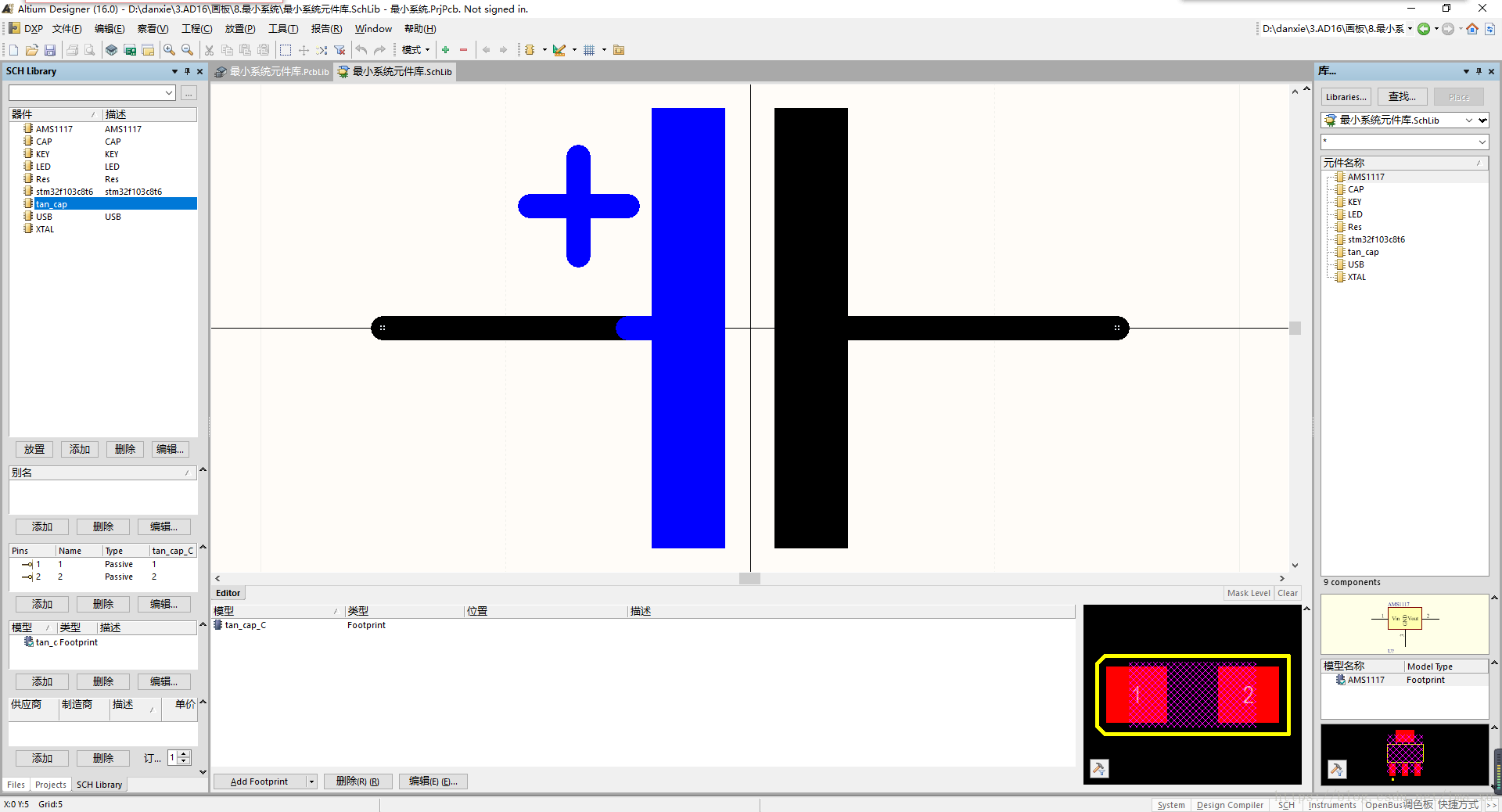

结果

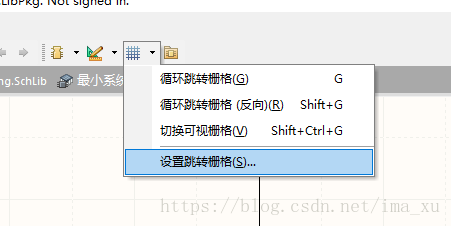

图纸后面的一个一个小格叫做跳转栅格，可设置其大小

添加引脚（按tab可设置引脚长度，可隐藏标识和名称）

最后同上述一样add footpoint然后生成库文件

重复上述步骤补充元件，一个最小系统元件库就诞生啦
