使用Altium Designer软件绘制STM32最小系统PCB图及Logo和Gerber文件生成

使用Altium Designer软件绘制stm32最小系统PCB图以及logo和gerber文件的生成

一、封装

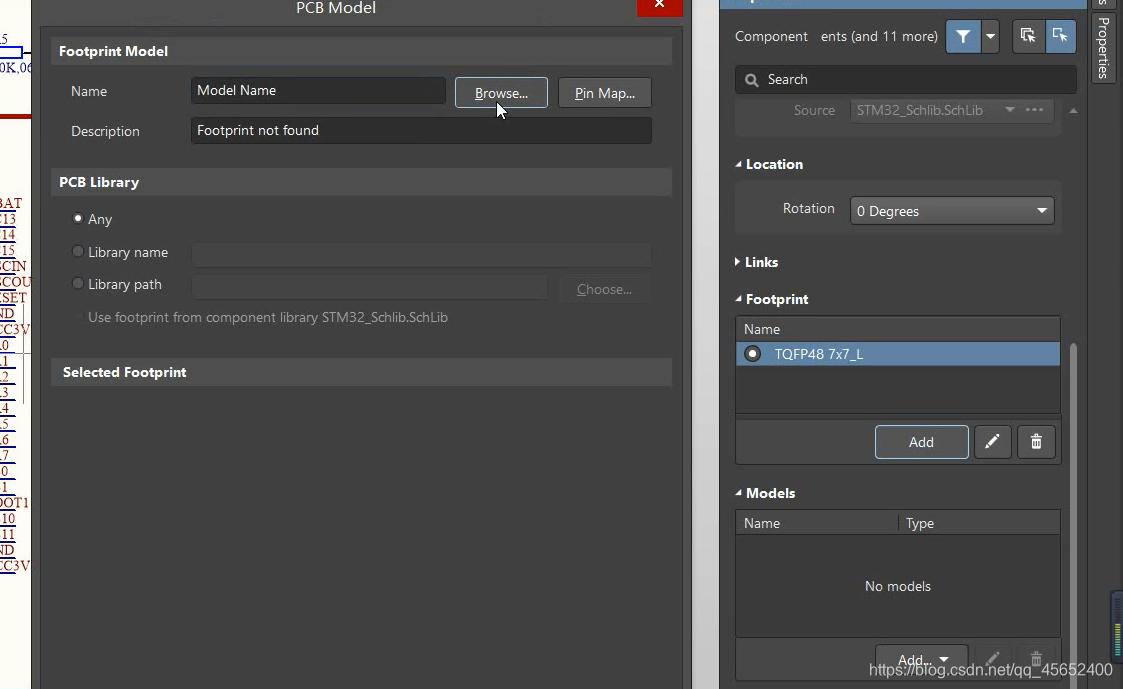

1、点一下要进行封装的元件，再点击右侧的properties,找到footprint点击add，然后点击弹窗中的browse

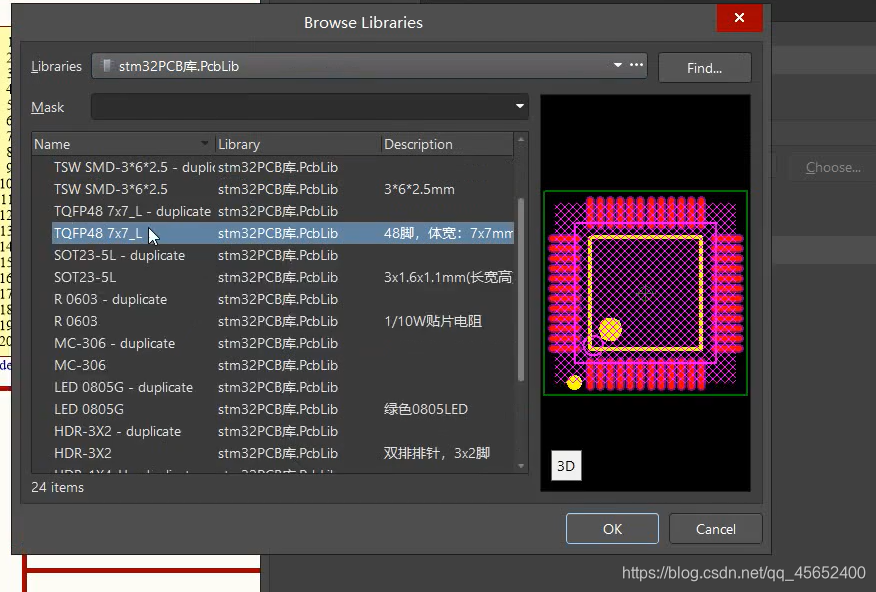

   2、找到元件对应选项然后点击ok，之后按下return即可回到原理图


   3、依次按上述步骤对图中所有 元器件 添加封装即可，最后可以通过如下步骤检测是否已完成所有元件封装的添加

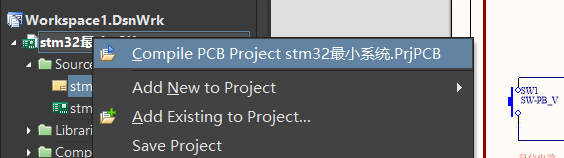

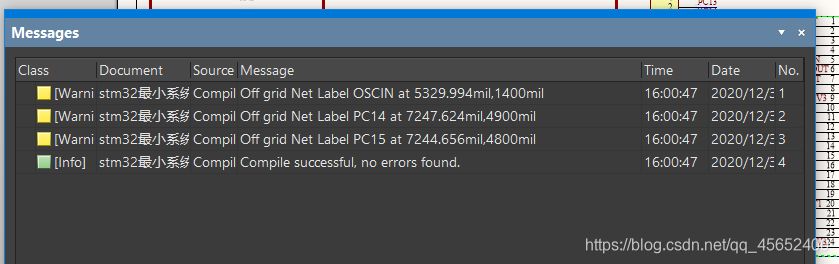

   （1）、右击工程主目录，选择如图选项，如果原理图存在error的话则按照提示改正，若没有error他就不会弹窗



   （2）、然后选择如图按钮

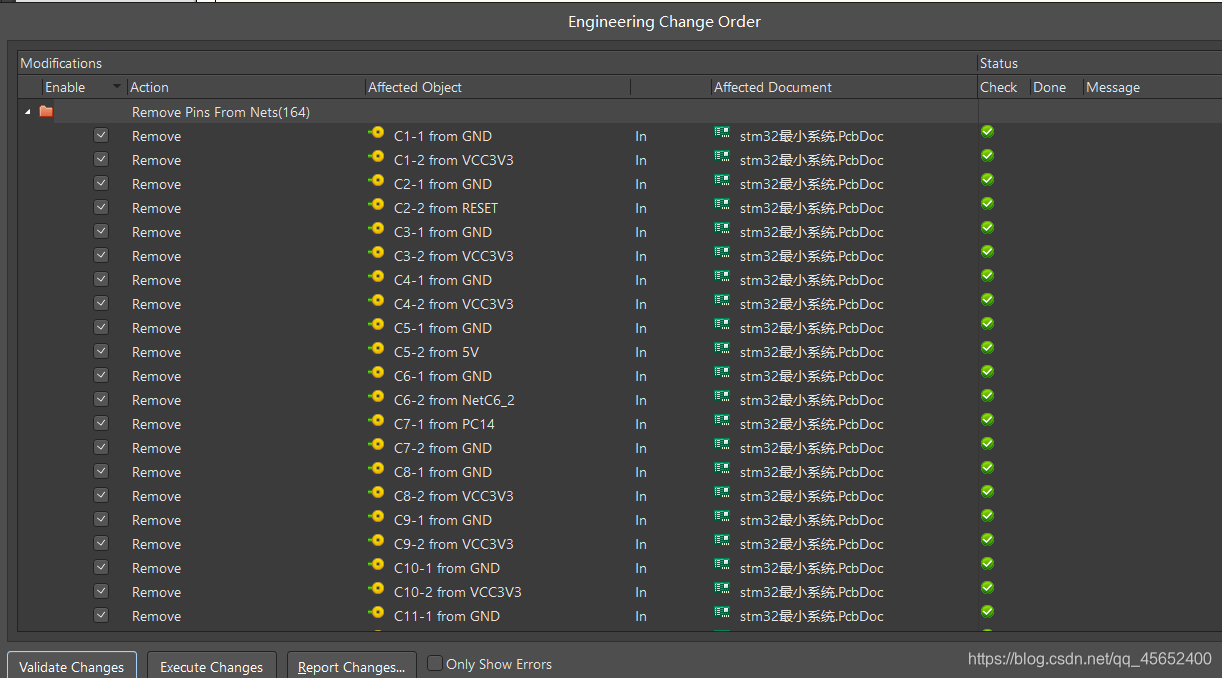

   （3）、再点击弹窗中的下图按钮即可检查是否对所有原件进行了封装



   4、此外，也可以通过快捷键T+G调出封装管理器，然后点击元件查看是否添加好封装

二、绘制PCB图

1、从原理图导入pcb

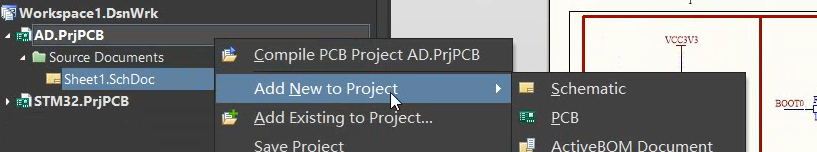

1、右击原理图文件点击add new to project-pcb即可新建 PCB文件 ，然后自己保存在相应文件路径下

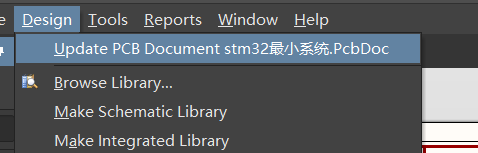

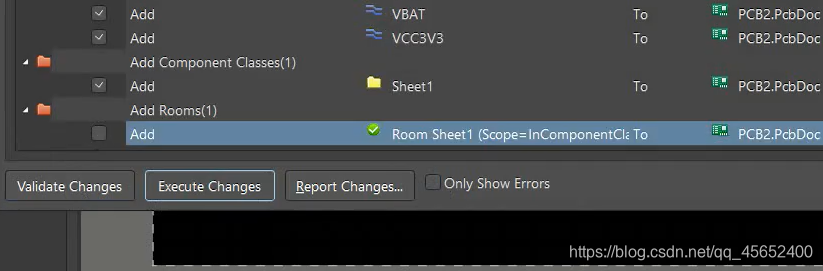

   2、把元件封装好的原理图导入到pcb，先按前述步骤检查好原理图没有错误且封装完好然后点击excute changes按钮即开始导入 pcb图 （注：pcb文件须先保存才能导入）
