Altium Designer多引脚元件快速画法：Smart Grid Insert功能

Altium Designer 多引脚元件快速画法 Smart Grid Insert

• 1 前言
• 1.1 Smart Grid Insert 1.2 准备工作
• 2 操作步骤
• 2.1 新建原理图库 2.2 引脚导入 2.3 属性匹配 2.4 元件整理
• 3 结束
• 附录
• 附录1 元件引脚文档要求 附录2 Smart Grid Insert 窗口介绍 附录3 相关文档下载地址

1 前言

1.1 Smart Grid Insert

    Smart Grid Insert 是Altium Designer电子设计软件中的多引脚元件引脚属性智能导入 插件  ，其具有快速、智能和便捷等特点。若设计者对元件库不满意，或者库中没有自己所需的元件，使用这个工具可以大大缩短设计者的建库时间。
注意：此方法只适用于引脚数量多，引脚名称复杂的元件，简单的元件建议自行手动添加引脚。

1.2 准备工作

（1）系统版本：WIN10 专业版

   （2）软件版本： Altium Designer V17.1.5

   （3）芯片型号：STM32F103T4U6, STM32F103T6U6, VFQFPN36 封装

   （4）使用文档：STM32F103T4U6, STM32F103T6U6 引脚功能定义.xls

   使用文档具体要求见附录1。

2 操作步骤

2.1 新建原理图库

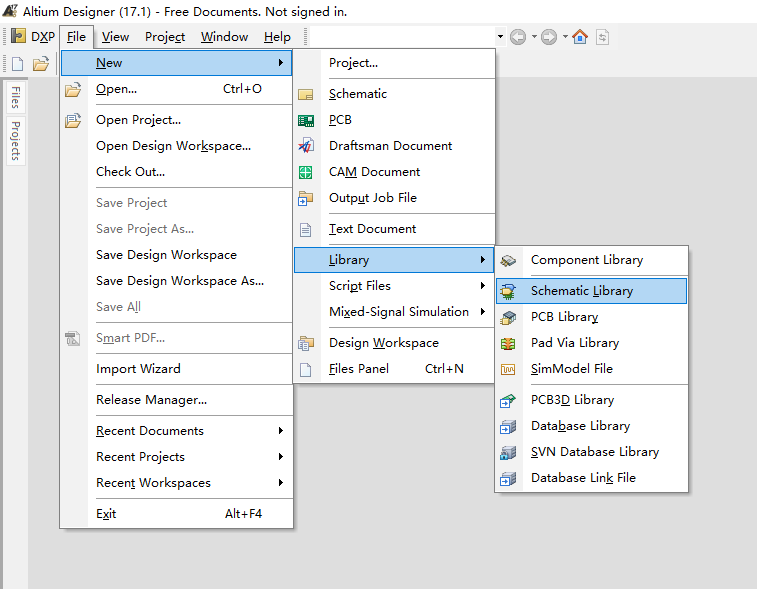

1. 打开 Altium Designer 设计软件，点击 File > Library > Schematic Library；

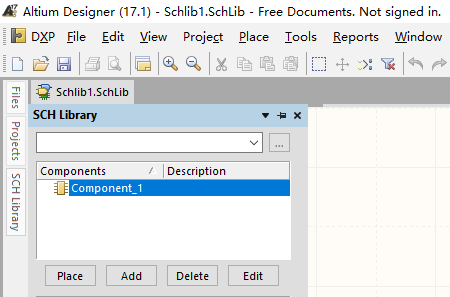

2. 双击 Component_1 或点击 Component_1 > Edit；

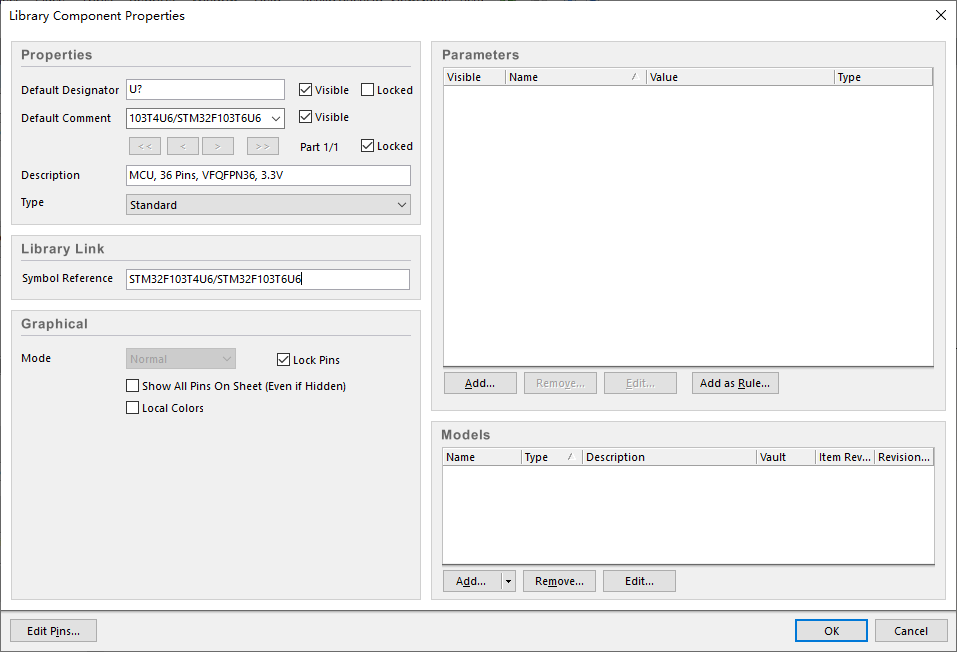

3. 修改基本参数后，点击 OK，然后保存文件。


2.2 引脚导入

1. 窗口右下角点击 SCH > SCHLIB List；
2. SCHLIB List 界面中点击 View，选择 Edit；
3. 打开文件 STM32F103T4U6, STM32F103T6U6 引脚功能定义.xls ，复制表格； 复制表格时，将第三行小标题栏一起复制上，同时需要确认表格已复制到粘贴板。
4. SCHLIB List 窗口中，点击右键，选择 Smart Grid Insert；
5. 若出现下图所示画面，则引脚导入成功；若未出现，请重复步骤 2.2 引脚导入。

2.3 属性匹配

1. 选择右上方的Header Row，然后点击右下方的Automatically Determine Paste； 如果使用引脚默认定义，则可以直接点击OK；若使用引脚全定义，则继续。
2. 选择下方的Name栏，点击Undo Paste to Attribute；（窗口介绍见附录2）
3. 选择上方的Full Name栏，点击Paste Column to Attribute； 若复制的表格不带标题栏，则需选择No Header Row，然后将对应的属性一一进行匹配操作（Paste Column to Attribute）。
4. 属性匹配完成后，点击OK。

2.4 元件整理

1. 移动引脚到合适的位置； 根据需求，排列引脚： a. 按照引脚编号顺序排列； b. 按照引脚类别顺序排列； c. 其他排列顺序。
2. 给元件加上图框；
3. 给元件添加好封装和3D模型后，这个元件基本就制作完成了。

3 结束

    本教程由 Brendon Tan 原创发布，版权所有。该文档仅供个人学习交流使用，不得用于其他用途，禁止商用， 转载或公开使用请联系作者授权。

       此教程由本人独立整理，如有不当之处，欢迎指正。

附录

附录1 元件引脚文档要求

   附录2 Smart Grid Insert 窗口介绍

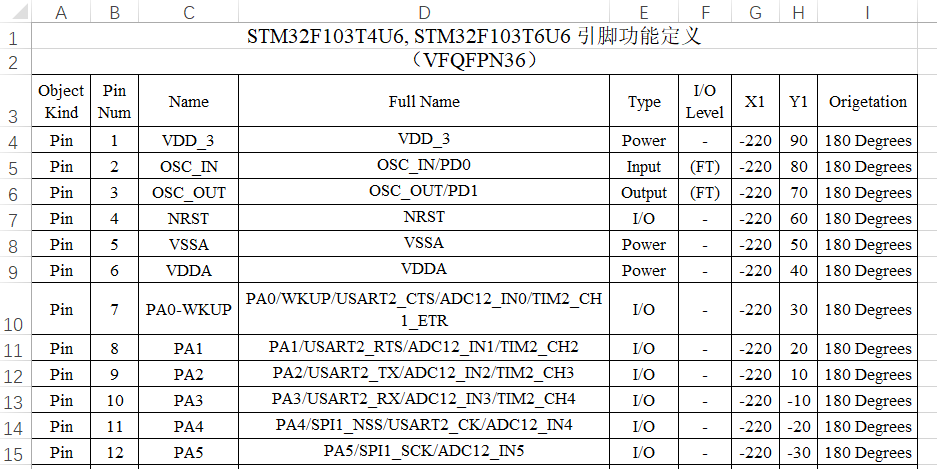

附录1 元件引脚文档要求

本节主要介绍导入引脚文档的具体要求及格式。


   标题栏（第三行）介绍：

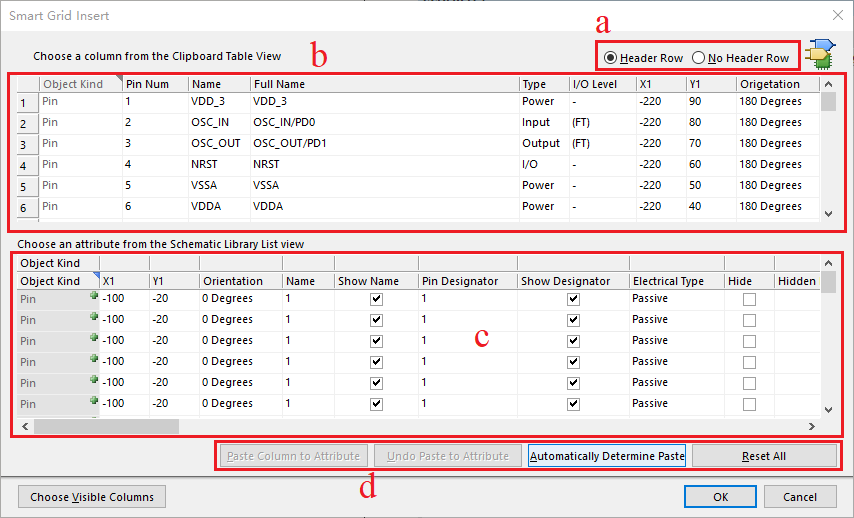

附录2 Smart Grid Insert 窗口介绍

本节主要对Smart Grid Insert窗口界面进行介绍。


   a）标题栏选择
Header Row：有标题栏；拷贝 表格 含有标题栏选择此项。
No Header Row：没有标题栏；拷贝表格没有标题栏选择此项。

   建议拷贝时，把标题栏拷贝上，后面选择自动匹配方便一点。

b）拷贝内容框

   其中每一列都是可以单击自由选择的。

c）匹配属性框

   其中每一列都是可以单击自由选择的。

d）操作功能键
Paste Column to Attribute：拷贝当前列（内容框）到当前属性（属性框）；
Undo Paste to Attribute：取消当前属性拷贝；
Automatically Detemine Paste：属性自动检测匹配（需要相同或相似标题栏）；
Reset All：复位（解除）所有匹配，即 初始化  。

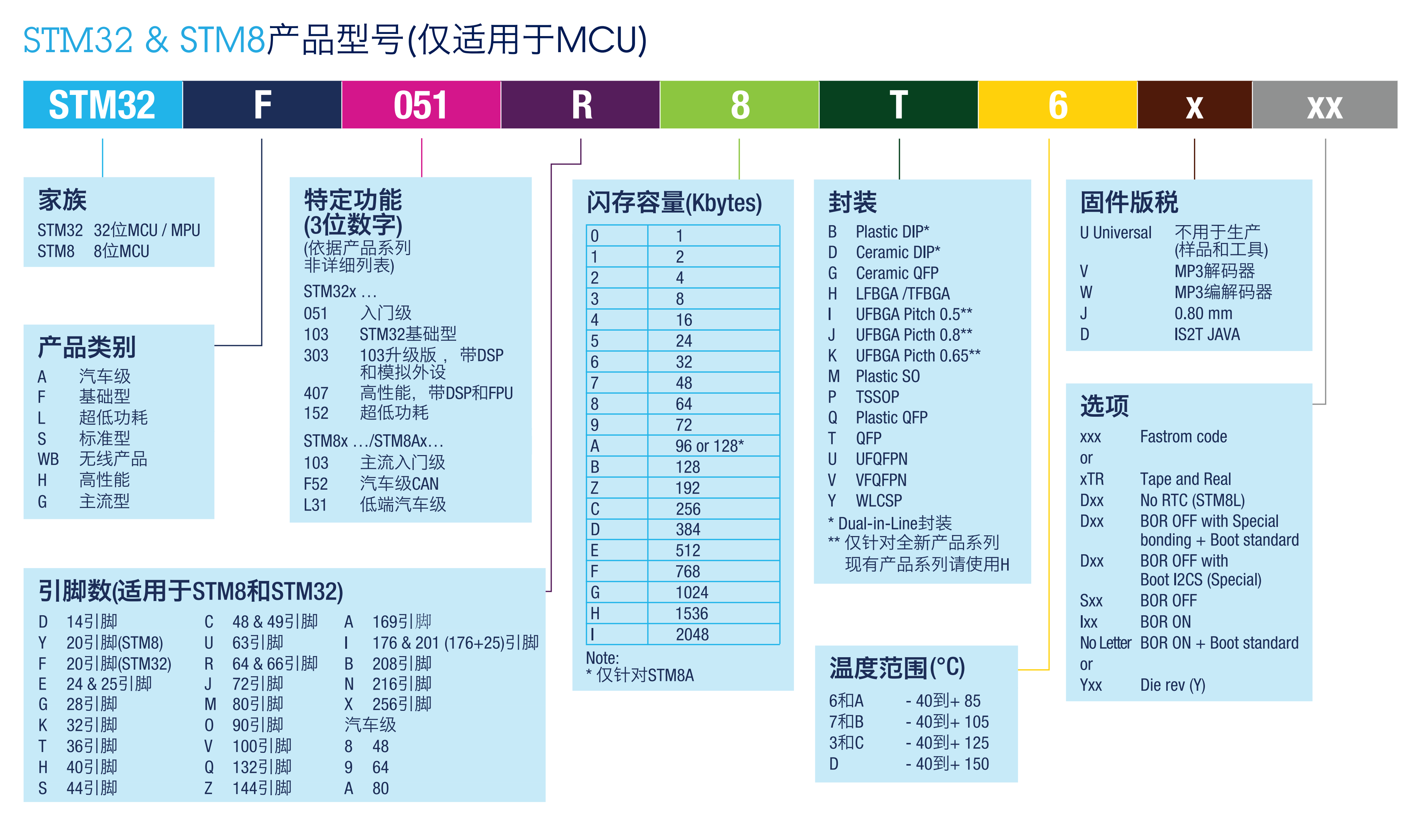

附录3 相关文档下载地址

下载地址：https://wenku.baidu.com/u/Brendon_Tan
