Altium Designer初学：STM32最小系统PCB图绘制教程

目的：在上一个博客中我们已经绘制出了stm32的最小系统原理图，这次我们就是在上次的基础之上通过stm32的最小系统原理图绘制出最小系统的PCB图

一、封装库

我们画好原理图之后就需要对原理图中的每一个元件进行封装。封装需要有PCB封装库对应自己的元件。 封装库可以自己根据自己元件的需求在网上找到对应的封装库，添加到AD元件里面复制就可以； 也可以自己找到需要绘制的PCB封装的详细参数，然后在自AD软件的PCB Library中自己绘制PCB库

1、手工绘制封装库

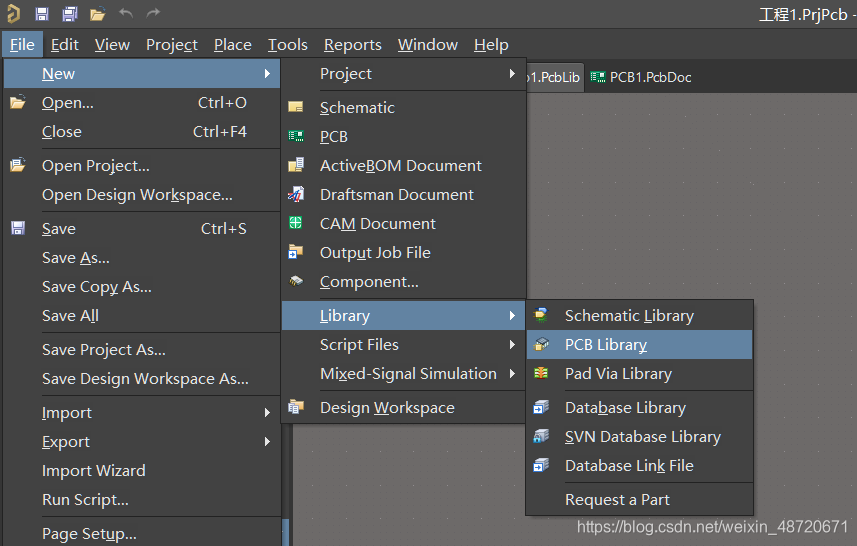

1、创建一个PCB Library

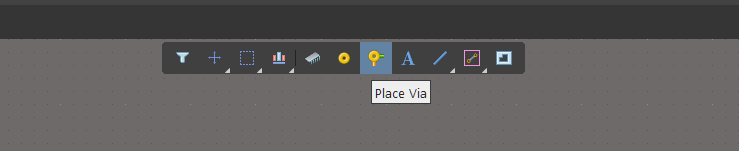

2、在PCB Library绘图界面中，使用工具栏中的工具绘制自己的PCB封装库

选中自己添加的元件之后，按Tab键可以设置参数；

2、添加封装库

我是直接从网上找到的原理库添加到里面进行封装的，这样更方便。

1、自己在网上下载相应最小系统的分装库文件

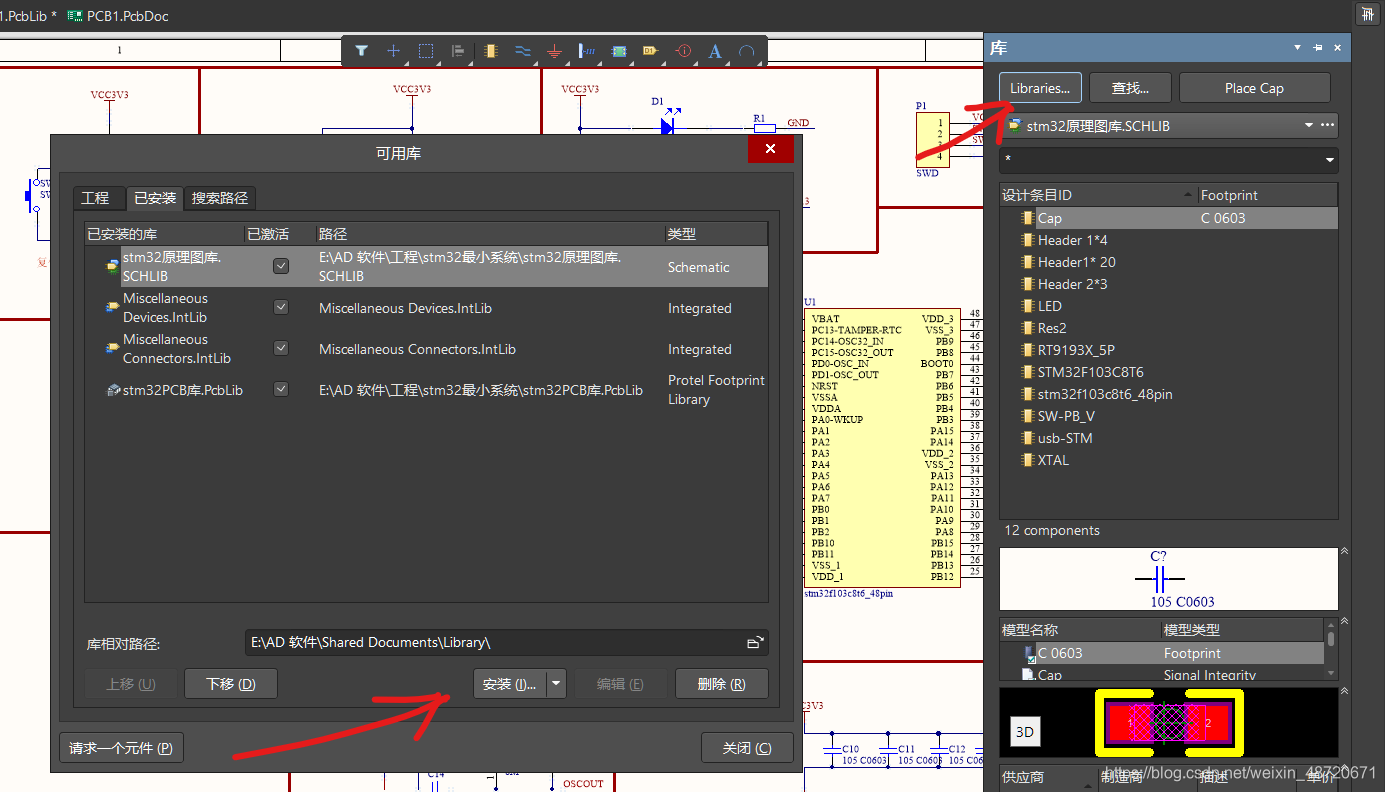

2、打开AD软件，将封装库添加进来

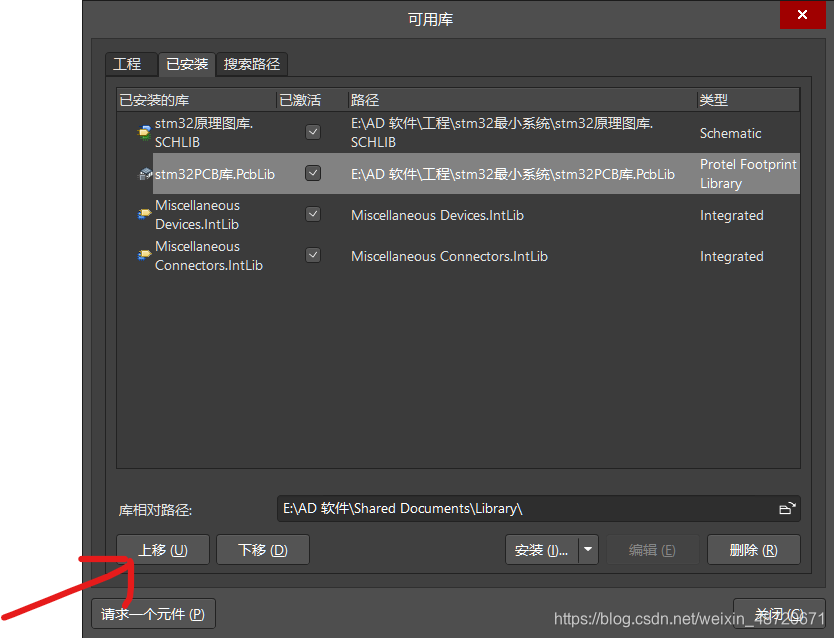

3、添加文件到【可用库】中之后，将.PcbLib文件库移到最上面。这样就可以了

二、单独封装

添加封装库之后，就可以对自己系统图中的元件进行封装了

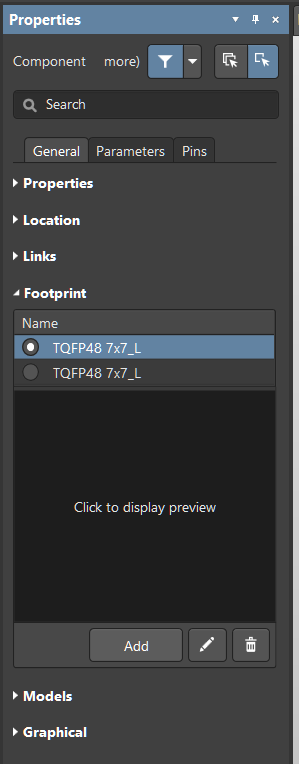

1、左击需要封装的元件，在弹出的Properties中选择Add

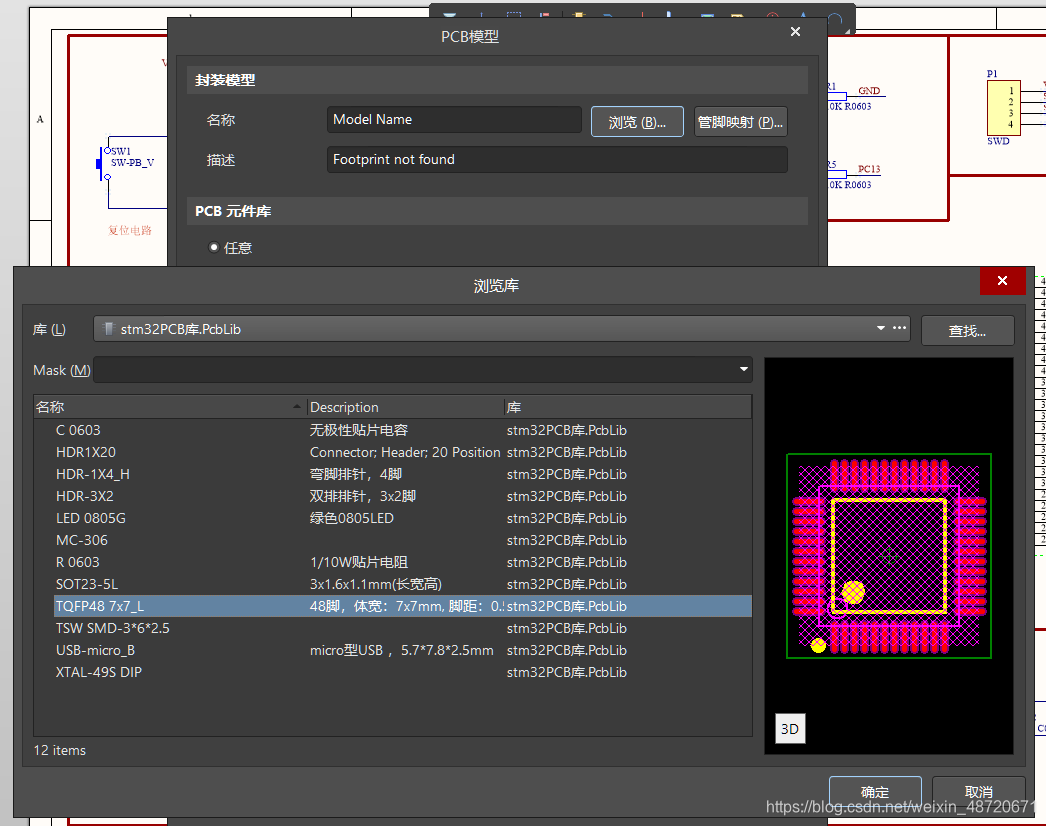

2、在弹出的PCB模型中选择浏览;然后在浏览库中选择stm32的库,然后再选择当前元件的封装模型就可以了

三、批量封装

对于元件中许多的电阻、电容我们不可能一个一个的进行封装，这是我们就可以对所有的电容乎电阻进行批量的封装处理

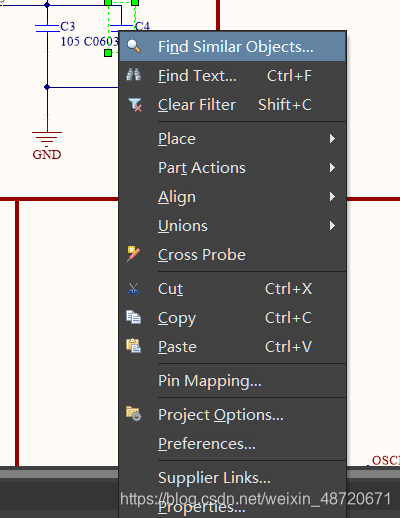

1、选中一需要封装的电容或电阻，右击，选择第一个选项。

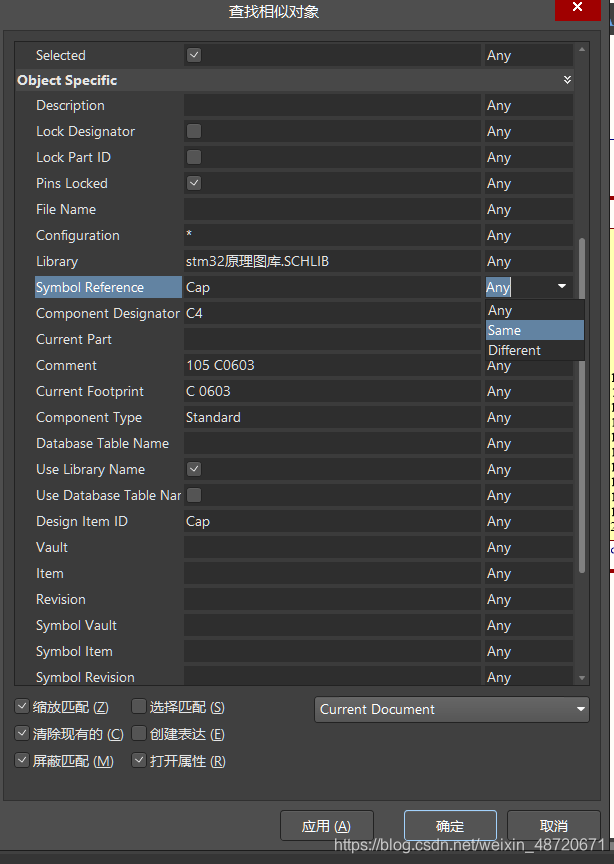

2、再【查找相似对象】中找到Symbol Reference，将其设置为Same确定。然后就可以对其进行封装。

四、导入PCB

1、新建PCB，选中当前工程，右击，添加PCB。
