Altium Designer初学者入门：STM32最小系统PCB图绘制（接上一篇原理图）

阅读数 6

一、PCB封装库

PCB封装库相对原理图库的创建要更麻烦一些，我本人是安装的网上找到的资源（安装方法上篇博客有写）。如果要自己创建也不是不可以，也可以寻求上篇博客说到的立创的帮助。
1、

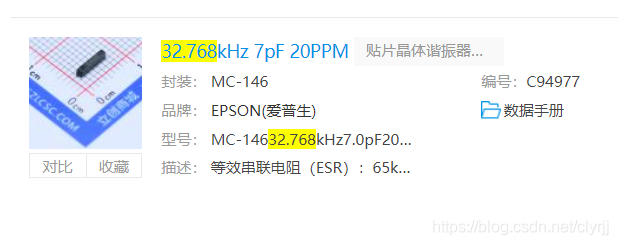

可以直接在立创商城搜索你所需要的原件，比如搜索一下晶振
在这里插入图片描述

进入详情页面
在这里插入图片描述

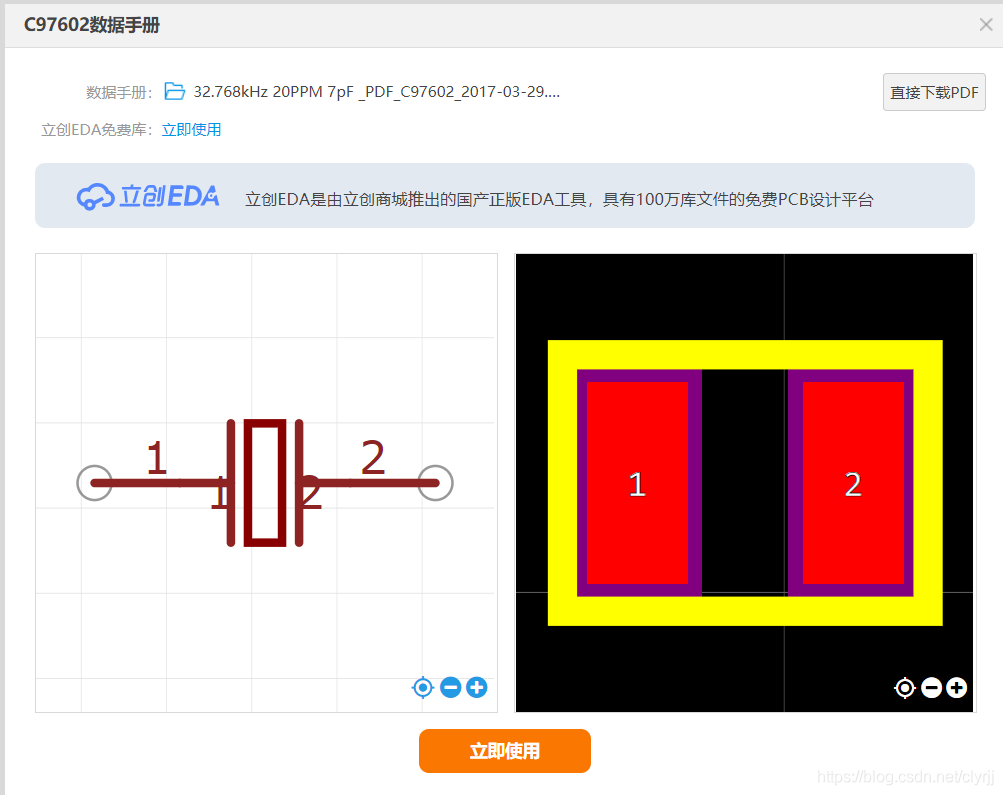

进入 数据手册 ，点击立即使用

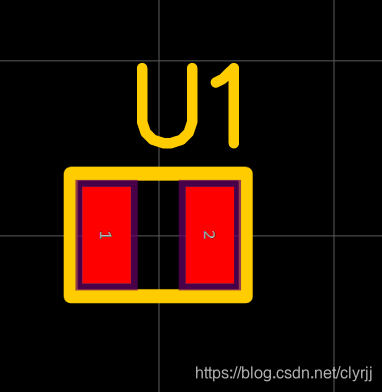

这时，这个PBC是可以直接复制的。回到AD，进入PCB Library，将它粘贴上去就行了。
2、
复制粘贴太过简单了，要自己来画该怎么办呢。

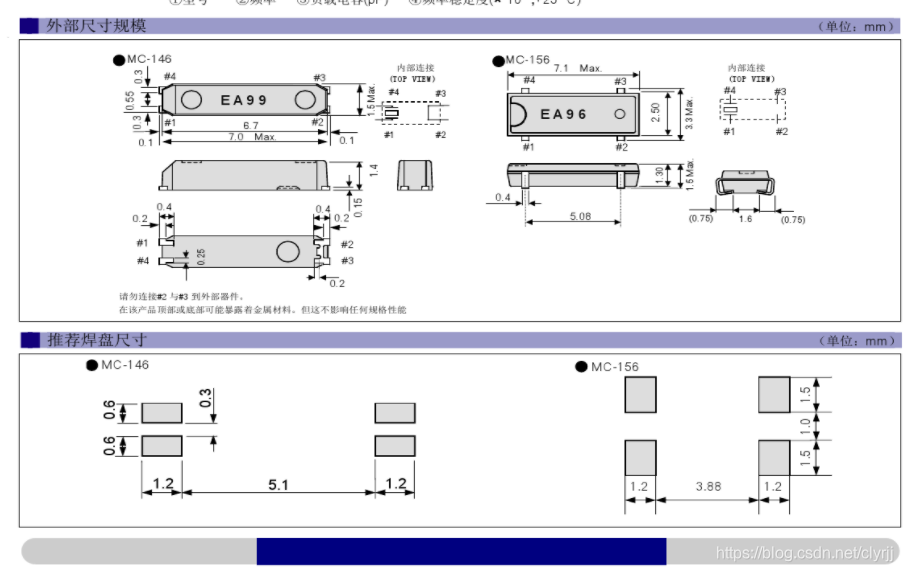

也可以借助立创商城的帮助（注意立创商城跟我们之前进入的立创 EDA 是不一样的，EDA是编辑器，立创商城是一个元件购买平台），还是进入刚才的商品详情界面下拉，有一个数据PDF选项，在这里我们可以查看相应元件的具体尺寸，焊盘的尺寸、引脚的长度宽度等等，借助这些数据我们可以自己绘制PCB封装。
在这里插入图片描述

进入PCB Library绘图界面

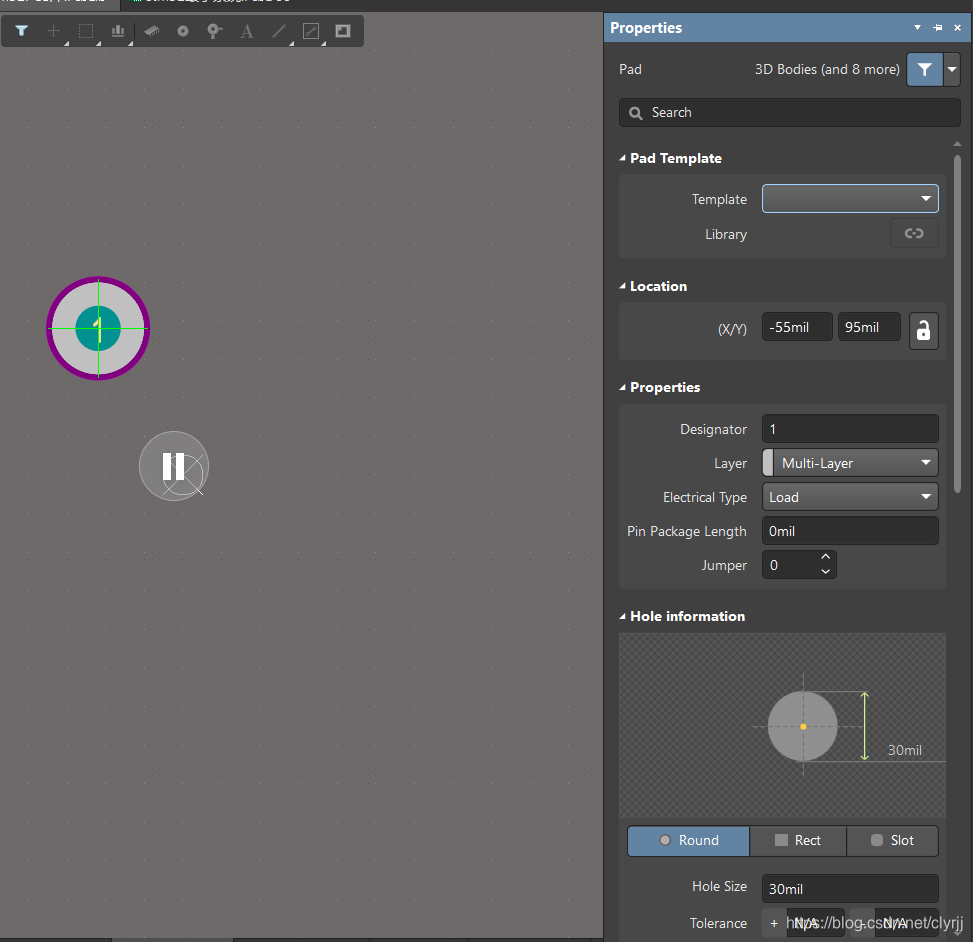

如图所示分别是焊盘和丝印，先放一个焊盘，按Tab

在这里更改尺寸编号、阻焊层、孔径形状大小等等数据

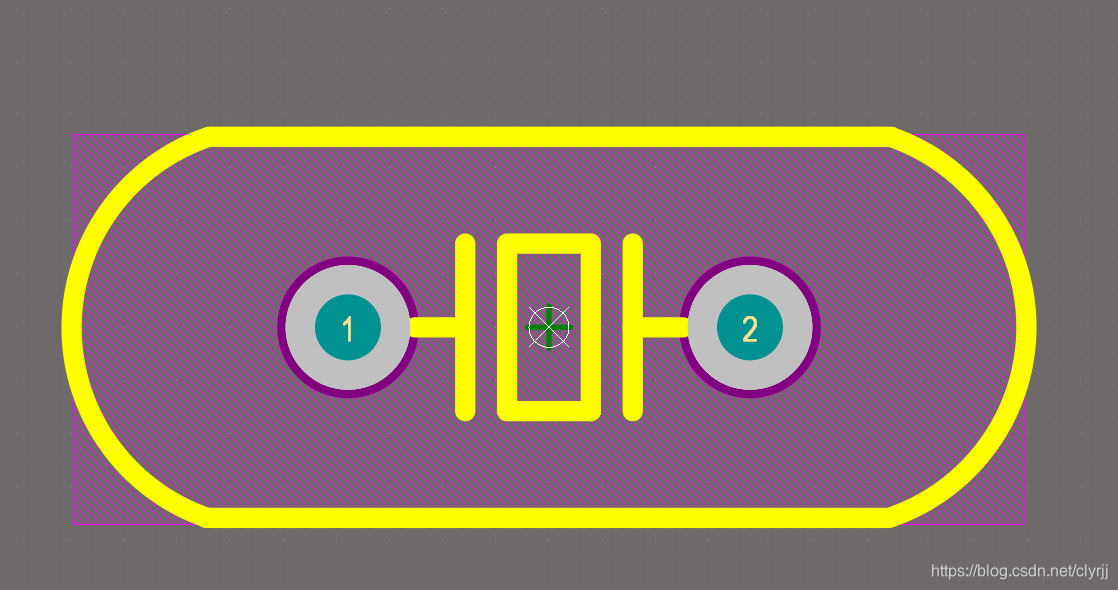

在拉一条线出来，画出丝印的形状，再进行一系列细节调整。
在这里插入图片描述

关于PCB封装库的绘制，时间关系我也没有进行很多练习，主要是直接利用了网上的资源。还有待提高。

二、从原理图导入到 PCB图

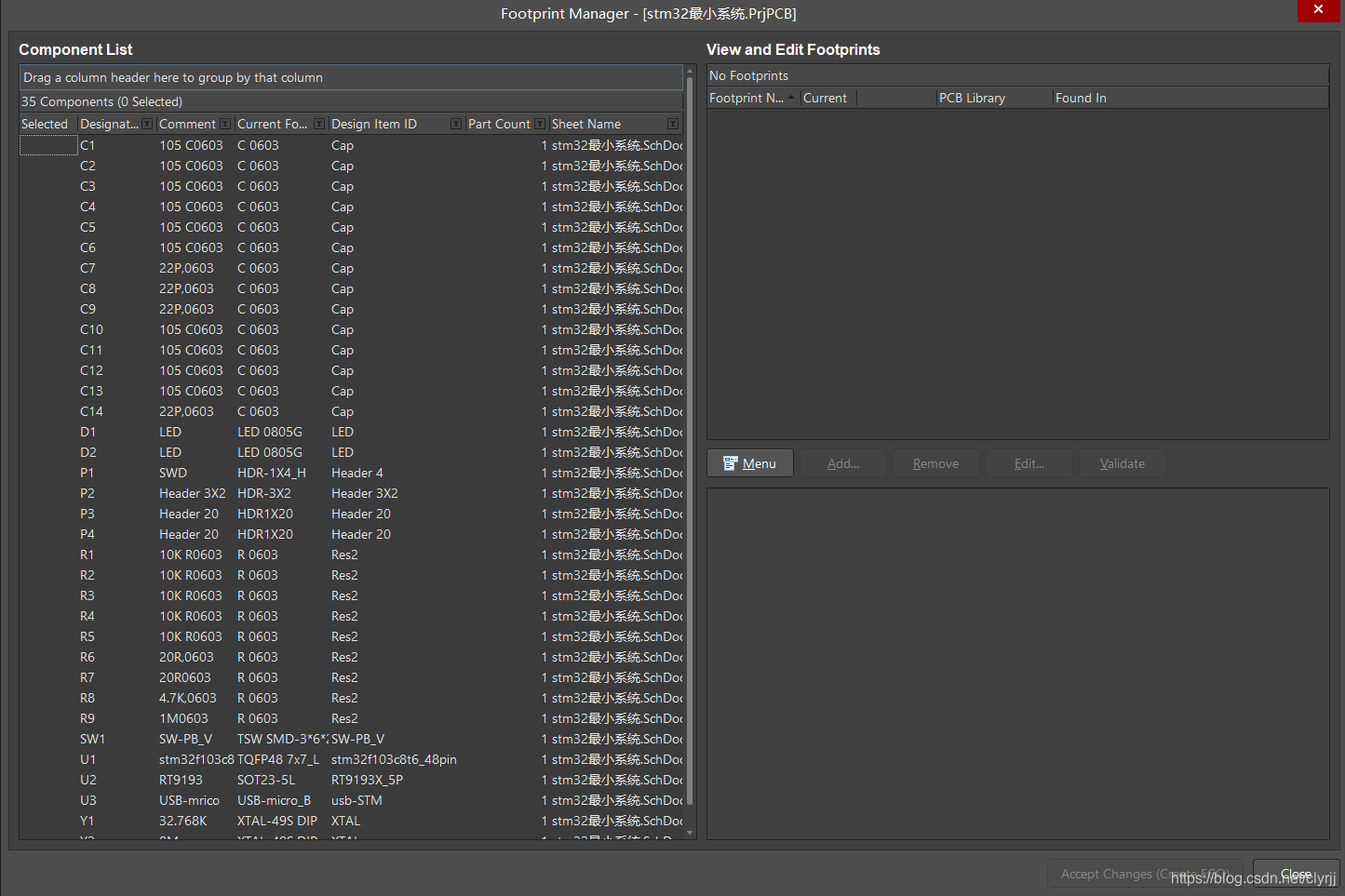

1、通过封装管理器查看原理图是否全部添加了封装

快捷键t+g
在这里插入图片描述

在这里先检查是否所有元件都添加了封装，并且封装是否添加正确。

完成之后，点击design下拉列表第一个，准备导入PCB

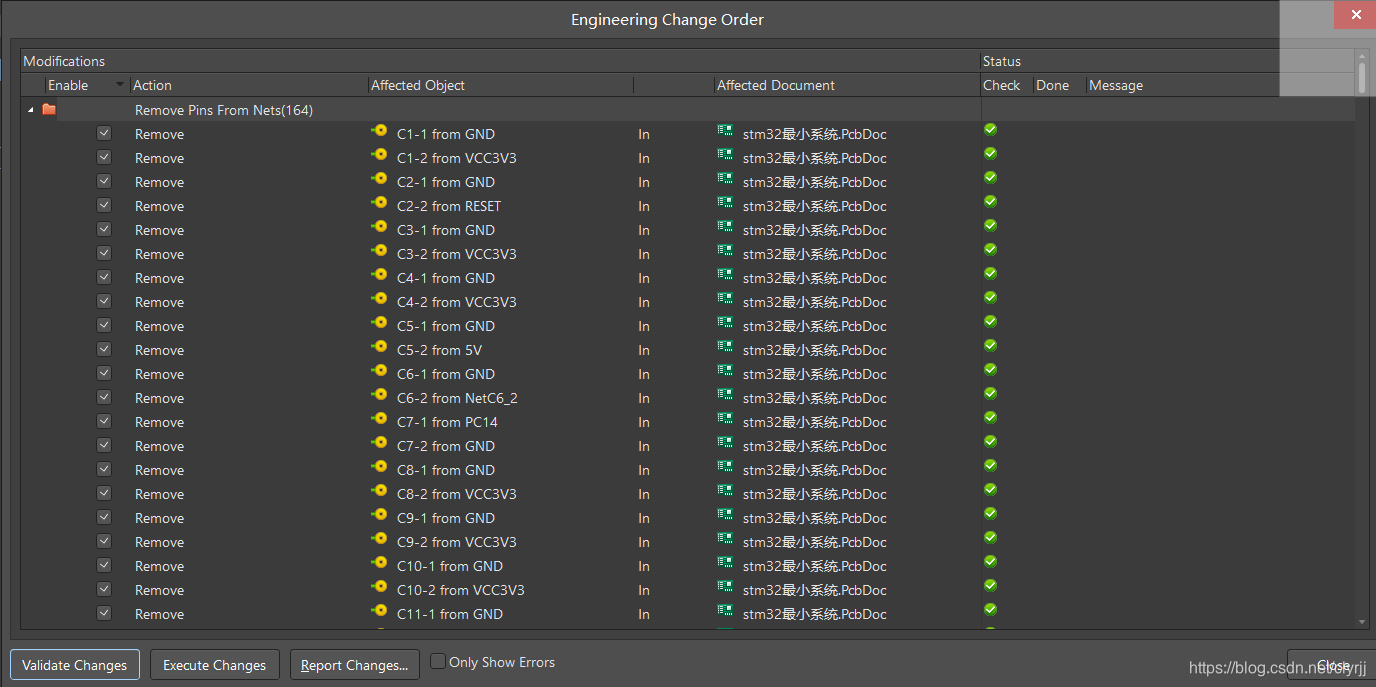

如果没有错误，全是绿色的话，点击下方execute charges导入到PCB（PCB图之前要创建好哦）
在这里插入图片描述

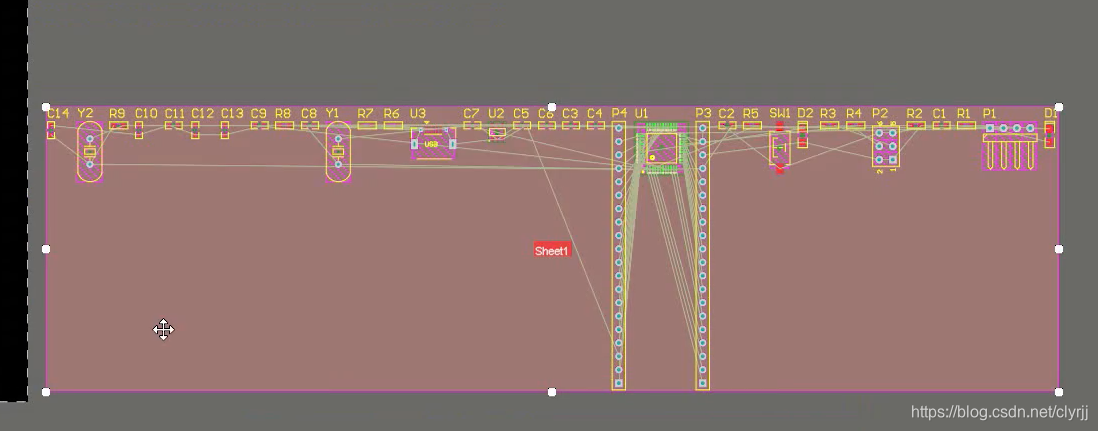

导入成功了。
