ansys怎么在变形前的模型上显示变形量

在 ANSYS 中，要在‌变形前的模型轮廓上叠加显示变形后的结果‌，可通过以下方式实现，具体取决于使用的是经典 ANSYS（APDL）还是 ANSYS Workbench（Mechanical）。

‌1. ANSYS 经典界面（APDL）‌

使用 PLDISP 命令可实现变形前后模型的叠加显示：

‌PLDISP, 1‌：同时显示‌未变形轮廓‌（线框）和‌变形后的实体‌（默认行为）‌‌

‌PLDISP, 2‌：仅显示‌变形后的模型‌，不显示未变形轮廓‌‌

✅ 要在变形前模型上显示变形量，应使用：

apdl

/POST


PLDISP,

‌2. ANSYS Workbench（Mechanical）‌

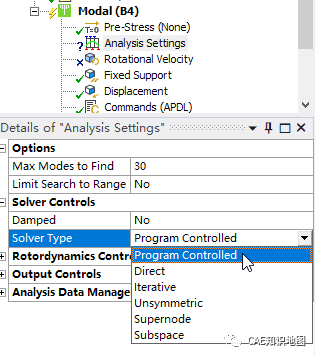

在 Workbench 的 Mechanical 模块中，操作如下：

完成求解后，在 ‌Solution‌ 树中插入所需结果（如 ‌Total Deformation‌ 或 ‌Directional Deformation‌）。

在图形窗口顶部的 ‌“Display”‌ 选项卡中：


勾选 ‌“Show Undeformed Wireframe”‌（显示未变形线框）或

‌“Show Undeformed Model”‌（显示未变形实体）‌‌

可通过 ‌“Scale Factor”‌ 调整变形放大比例，便于观察‌‌

✅ 此操作会在当前变形云图基础上叠加原始模型轮廓，实现“变形前模型上显示变形量”。

补充说明

‌变形量显示类型‌：包括总变形（标量）、各方向变形（X/Y/Z）、矢量图等‌‌

‌若需精确查看某点变形‌，可结合命名选择、路径或命令流定位特定节点‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Workbench 后处理指南

ANSYS APDL 命令参考
