ansys变形比例怎么调

在 ANSYS 中调整变形比例（即变形显示放大因子）的方法，根据所使用的模块不同（Workbench 或 APDL），操作方式有所区别。以下是主流场景下的操作指南：

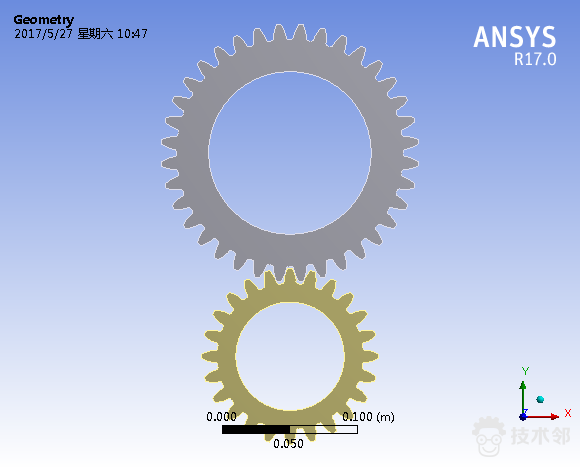

‌1. ANSYS Workbench（静力学/模态等分析）‌

‌步骤‌：

完成求解后，在结果栏（如“Total Deformation”或“Equivalent Stress”）右键点击。

选择 ‌“Details of Total Deformation”‌（或其他变形结果）。

在属性窗口中找到 ‌“Scale Factor”‌（比例因子）。

将其从默认的 ‌“Auto”‌ 改为 ‌“User Specified”‌，然后输入所需数值（如 1 表示真实变形，10 表示放大 10 倍）。

‌补充说明‌：

若希望看到‌真实变形‌（不放大），可将比例设为 ‌1‌。

若变形太小看不清，可适当增大（如 10~100），但需注意这仅为‌显示放大‌，不影响计算结果 ‌‌

‌2. ANSYS APDL（命令流方式）‌

‌关键命令‌：/DSCL 或 DMULT

‌常用操作‌：

‌自动缩放‌（默认）：

apdl

DSCALE, ALL, AUTO

‌不缩放‌（真实比例）：

apdl

DSCALE, ALL,


‌自定义放大倍数‌（如放大 5 倍）：

apdl

DSCALE, ALL,

‌关闭变形显示‌：

apdl

DSCALE, ALL, OFF

‌结合绘图命令使用‌（如显示变形）：

apdl

PLDISP, 1 ! 显示变形后的形状

注：DSCALE 命令中的 ALL 表示应用于所有窗口，也可指定窗口号（如 WN, 1）‌‌

‌3. 常见问题排查‌

‌变形太小看不见‌：检查是否误设为真实比例（1），可适当调高显示比例。

‌变形过大失真‌：将比例因子调小（如 1~5），避免视觉误导 ‌‌

‌模态分析中对称结构变形不对称‌：可能是显示比例过小或约束问题，建议同时检查边界条件和比例因子 ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Workbench 变形显示设置

APDL 变形缩放命令详解
