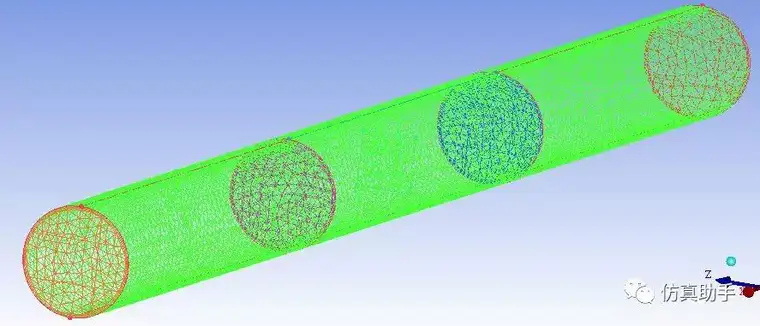

ansys大变形与小变形

在 ANSYS 中，‌大变形（Large Deflection）‌ 与 ‌小变形（Small Deformation）‌ 的核心区别在于是否考虑结构变形对刚度矩阵和平衡方程的影响。以下是关键要点：

‌基本概念‌

‌小变形假设‌：

结构变形极小，可忽略其对刚度、载荷方向及接触状态的影响。平衡方程基于‌初始未变形构型‌建立 ‌‌

‌大变形分析‌：

变形显著，需在‌每次迭代中更新刚度矩阵‌，并基于‌变形后构型‌建立平衡方程，属于几何非线性问题 ‌‌

‌何时需要开启大变形？‌

根据权威公开资料，满足以下任一条件时应开启大变形 ‌‌


‌应变 > 5%‌（如橡胶、超弹性材料、塑性金属等）

‌位移 / 特征尺寸 > 10%‌

存在‌大转动、大弯曲‌（如悬臂梁自由端横向位移显著）

‌接触、分离或摩擦‌发生明显变化

‌屈曲或后屈曲行为‌需捕捉（尤其薄壁结构）

‌追随力载荷‌（如压力、流体载荷，方向随结构变形而变）

示例：橡胶密封圈压缩（应变达30–50%）、斜拉桥索缆、薄膜拉伸等必须开启大变形 ‌‌

‌关闭大变形的情况‌

应变 < 5% 且位移/尺寸比 < 10%

刚度在变形过程中基本不变（如刚性结构小幅振动）


线性材料 + 无几何非线性效应（如钢梁小挠度校核）‌‌

‌计算影响对比‌

项目 开启大变形 关闭大变形

‌刚度矩阵‌ 每次迭代更新 固定为初始值

‌计算成本‌ 更高（需迭代收敛） 更低（线性求解）

‌结果精度‌ 更真实，含几何非线性 仅线性响应，可能严重低估

‌适用场景‌ 非线性问题 线性静力、小变形问题

‌设置方法（Workbench）‌

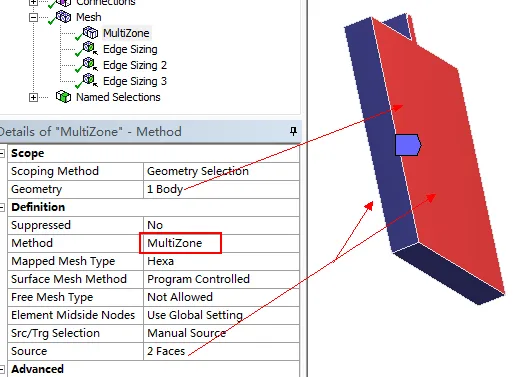

在 ‌ANSYS Workbench Mechanical‌ 中：

进入 ‌Analysis Settings‌

将 ‌Large Deflection‌ 设为 ‌On‌ 或 ‌Off‌ ‌‌


命令流（APDL）中使用 NLGEOM, ON 开启大变形 ‌‌

‌验证建议‌

若不确定是否开启，可按以下步骤判断 ‌‌

先进行‌小变形分析‌，记录最大应变和位移；

若 ‌应变 > 5%‌ 或 ‌位移/尺寸 > 10%‌，重新分析并开启大变形；

对比两种结果：若‌位移或应力差异 > 10%‌，必须使用大变形分析。

‌常见误区澄清‌

❌ “大变形只看位移大小” → ✅ 更关键是‌应变与刚度变化‌ ‌‌

❌ “开启总更准” → ✅ 不必要开启会‌浪费算力且可能难收敛‌ ‌‌

❌ “必须用非线性材料” → ✅ ‌线性材料也可用大变形‌（如金属大弯曲）‌‌

如需进一步操作指导，可参考 仿真秀-大变形设置指南 或 CSDN大变形实战案例。
