在 ANSYS 中输出最大形变量（通常指最大总变形，Total Deformation），可通过以下两种主流方式实现，具体取决于使用的是 ANSYS Mechanical APDL（经典界面） 还是 ANSYS Workbench。

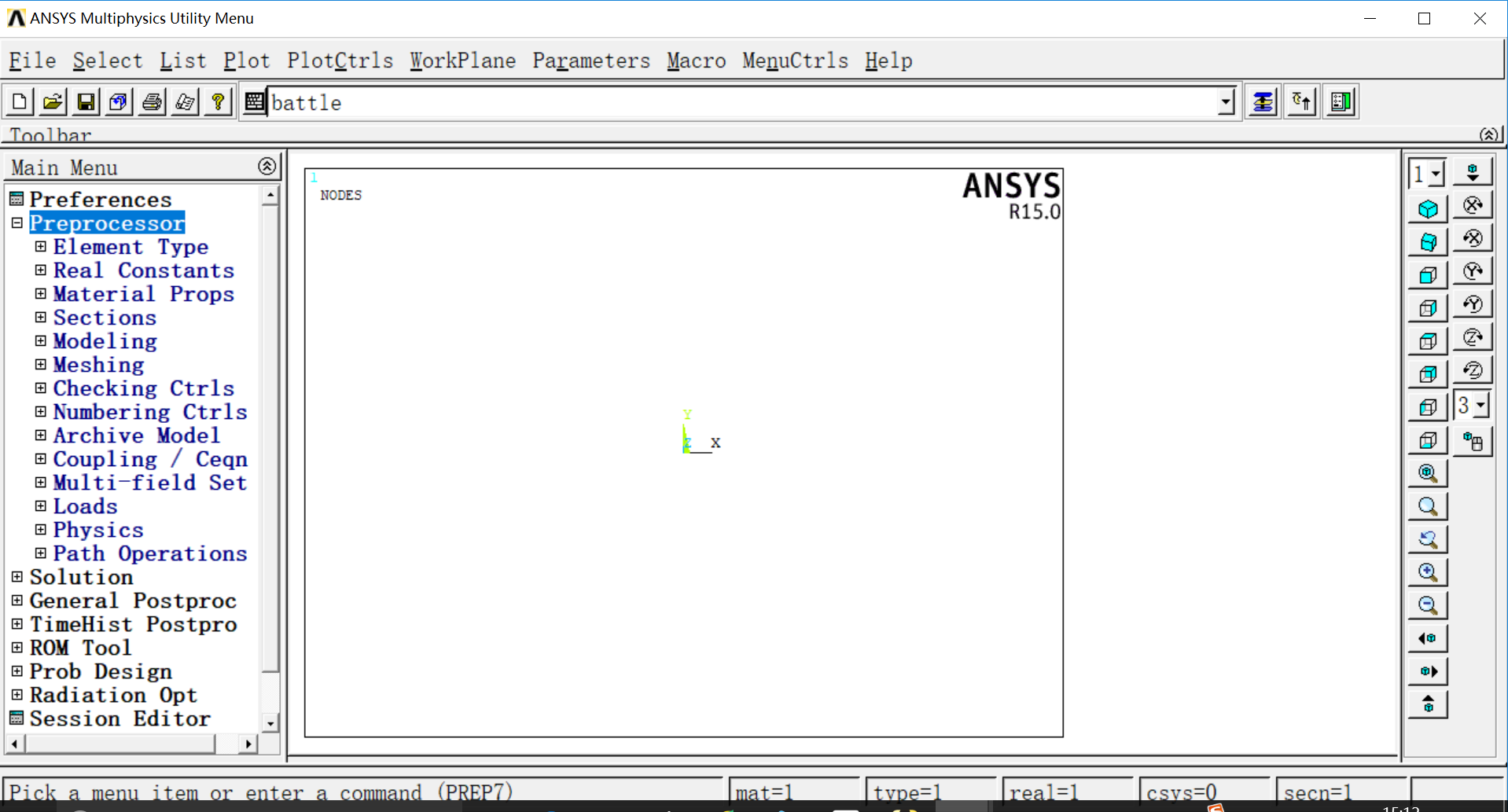

一、使用 APDL 命令流（经典界面）若在 /POST26（时间历程后处理器）中处理结果，可按以下步骤提取并输出最大形变量：定义变量：使用 NSOL 或 UX, UY, UZ 等命令提取节点位移分量。
合成总变形：总变形通常为合成位移，即𝑈total=𝑈𝑋+𝑈𝑌+𝑈𝑍Utotal=UX
+U
Y
+UZ
可通过 PROD 命令计算。
获取最大值：使用 *GET 提取数组中的最大值。
输出到文件：使用 *VWRITE 或 *CFOPEN 写入文本文件。
示例命令流：apdl
/POST
NSOL, 2, node_id, U, X ! 提取某节点 UX
NSOL, 3, node_id, U, Y ! 提取 UY
NSOL, 4, node_id, U, Z ! 提取 UZ
PROD, 5, 2, 2, , , , ! Ux^
PROD, 6, 3, 3, , , , ! Uy^
PROD, 7, 4, 4, , , , ! Uz^
SUM, 8, 5, 6, 7 ! Ux^2 + Uy^2 + Uz^
SQRT, 9, 8 ! 总变形 U_total
*GET, max_def, VAR, 9, MAX ! 获取最大总变形
*CFOPEN, 'max_deflection.txt', 'txt'
*VWRITE, 'Max Total Deformation = ', max_def
(E50A, F12.6)
*CFCLOSE
注：若需全局最大值，可先用 *VGET 提取所有时间步/载荷步的变形数据，再用 *MAX 求最大值。
二、使用 ANSYS Workbench（图形界面）在 Workbench 的 Mechanical 模块中：求解完成后，在结果栏右键 → Insert → User Defined Result。
在 Details 中：Expression：输入 U（表示总位移）。
Selection：可指定 Named Selection（如特定区域）。
求解后，右键该结果 → Export → Export Text File，即可导出包含最大形变量的 CSV/Excel 文件。
若需自动提取最大值，可在结果中查看 “Deformation” 云图，其 SMX（最大值）即为最大形变量
补充说明
“形变量” 在 ANSYS 中通常指 总位移（Total Deformation），单位与模型一致（如 mm 或 m）
若需最大形变量出现的位置（坐标），可结合 *GET 提取对应节点号，再用 NSEL 和 *VGET 获取该节点坐标
对于瞬态或非线性分析，建议使用 *APDL 脚本 + VWRITE 批量输出各时间步的最大变形
如需进一步自动化，可结合 Python + ANSYS DPF Core 读取 .rst 文件提取每步最大变形及其位置
