ansys网格划分原则

ANSYS 网格划分需遵循‌先几何清理后划分‌、‌优先映射与扫掠‌、‌按线面体顺序分配属性‌的基本原则，同时依据‌智能尺寸‌确定密度，确保扫掠网格上下对应面一致，若无法实现映射或扫掠再采用自由划分 。合理的网格策略能显著平衡计算精度与效率，避免因网格质量差导致计算中止或结果失真 。‌‌‌

核心划分原则

‌网格数量与经济性‌：网格数量增加可提高计算精度，但会大幅增加计算规模与时间，需在精度与成本间权衡 。

‌静力分析‌：仅计算变形时网格可较少，计算应力时需相对较多 。

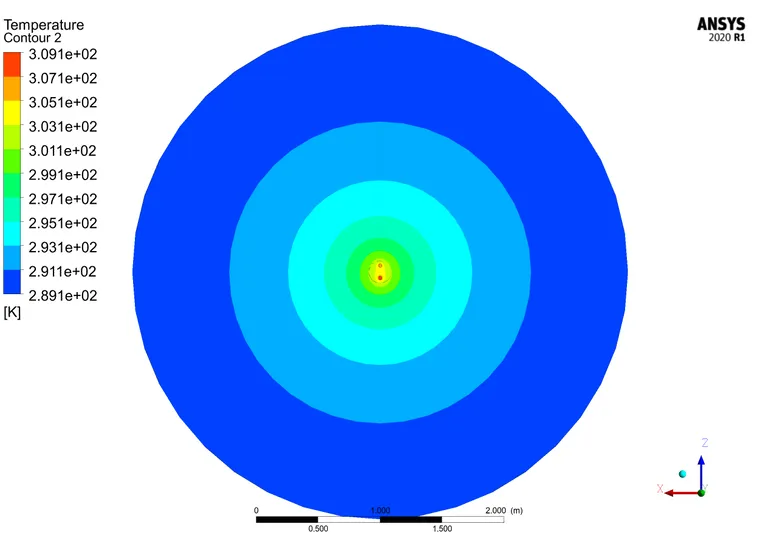

‌动力与热分析‌：计算高阶模态需较多网格，温度梯度不大时内部单元可较少 。‌‌‌

‌网格疏密分布‌：在应力集中或数据变化梯度大的部位（如孔洞、缺口）采用密集网格，次要部位采用稀疏网格 。

‌均匀性要求‌：计算固有特性（频率、振型）或温度场时，趋于采用均匀网格以减小数值误差 。‌‌‌


‌单元阶次选择‌：高阶单元（二次、三次）能更好逼近曲线边界和复杂场函数，适用于不规则形状或应力集中区 。

‌混合使用‌：重要部位用高阶单元，次要部位用低阶单元，中间通过过渡单元或多点约束连接 。‌‌‌

‌位移协调性‌：相邻单元必须通过共有节点传递力和力矩，确保自由度性质一致，否则需使用约束方程处理 。‌‌‌

‌网格质量要求‌：关键部位必须保证高质量网格，避免畸形网格导致计算中止，次要部位质量要求可适当降低 。‌‌‌

网格生成策略与技巧

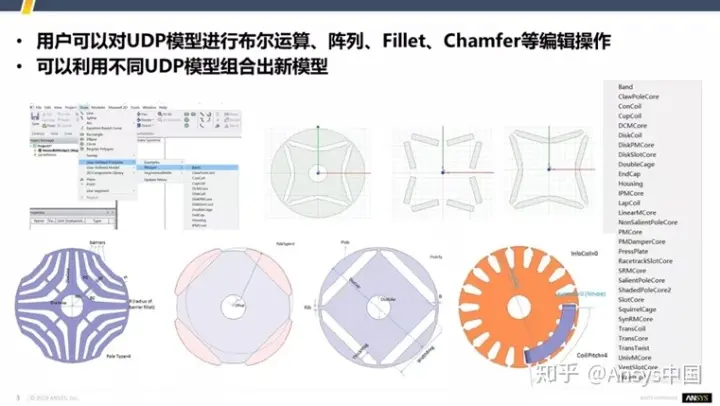

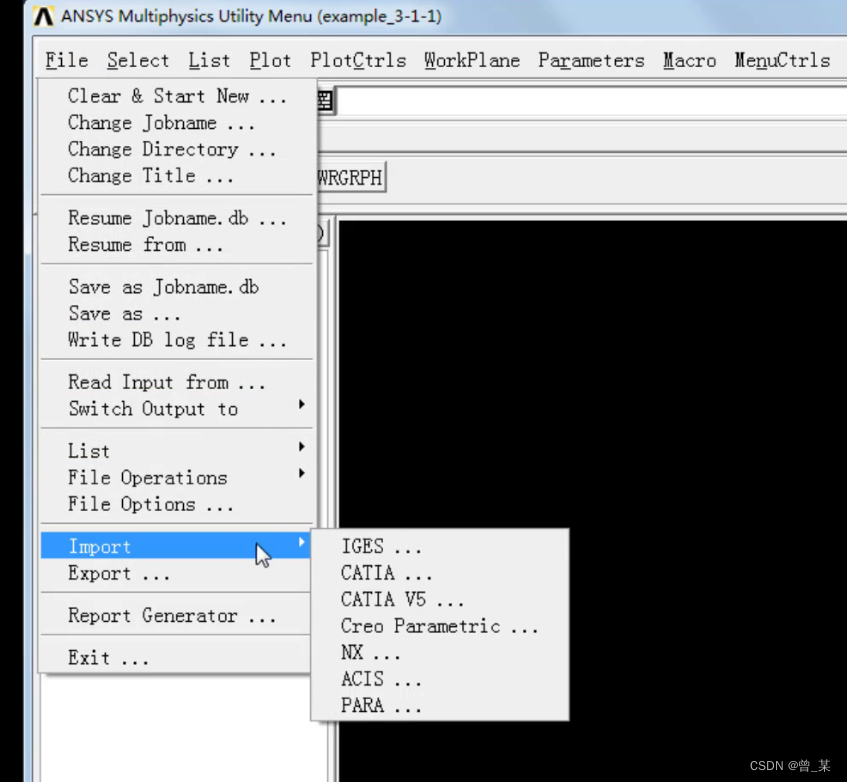

‌几何预处理‌：在划分前使用修复工具简化倒角、微孔等易引发畸变的细节，或通过分割策略将不规则结构切割为规则 Body。

‌拓扑关系‌：分割后需将相邻 Part 的拓扑关系设为"Share"，确保六面体网格节点连续对齐 。‌‌‌


‌划分方法优先级‌：

‌映射与扫掠（Mapped/Sweep）‌：针对规则几何体或轴对称结构，优先使用映射或扫掠法生成六面体主导网格，计算精度与效率更高 。

‌自由划分（Free）‌：仅在复杂几何或无法使用结构化网格时采用，通常生成四面体或三角形网格 。‌‌‌

‌高级技术应用‌：

‌自适应网格‌：根据误差估计自动细化解变化迅速的区域，适用于多物理场分析 。

‌边界层处理‌：流体仿真中需添加 3-5 层 Inflation 边界层，增长率建议设为 1.2 左右 。‌‌‌

质量评估与控制指标


‌关键质量指标‌：

‌扭曲度（Skewness）‌：0 为完美，超过 0.7 需警惕，一般要求≤0.

‌正交质量（Orthogonal Quality）‌：范围 0-1，越接近 1 越好，流体分析建议≥0.4，结构分析≥0.

‌长宽比（Aspect Ratio）‌：线性单元建议小于 3，二次单元小于 10。‌‌‌

‌形状检查设置‌：通过 ANSYS 形状检查功能（Shape Checks）对纵横比、最大扭角、Jacobian 比率等进行检测，默认情况下各项检查均为打开状态 。

‌参数调整‌：若默认限制参数不适合，可在 Preprocessor 中修改形状限制参数以适配特定模型 。‌‌

‌过渡控制‌：在不同密度网格间使用平滑过渡技术（如 Smartizing），避免尺寸突变影响收敛性 。‌‌‌
