ansys如何显示单元变形

在 ANSYS 中显示单元变形，主要通过后处理模块中的图形命令实现。根据所使用的 ANSYS 环境（经典界面 APDL 或 Workbench），操作方式有所不同。

‌一、ANSYS 经典界面（APDL）中显示单元变形‌

使用以下核心命令：

‌PLDISP‌：用于绘制结构变形图。

PLDISP, 0：仅显示变形后的形状。

PLDISP, 1：‌默认‌，重叠显示变形前后的轮廓（推荐用于观察变形差异）‌‌

PLDISP, 2：仅显示变形前的边界形状。

‌/DScale‌：控制变形放大系数。

/DScale, defa：恢复默认比例。

/DScale, 1, 0：按真实尺度显示变形（不放大）‌‌

‌/EFACET‌：若模型包含高阶单元（带中节点），可设置该命令以更准确显示单元变形形状‌‌

示例命令流：

apdl


/POST

PLDISP, 1 ! 显示变形前后叠加图

/DScale, 1, 0 ! 按真实比例显示变形

‌二、ANSYS Workbench 中显示单元变形‌

在 Mechanical 界面中操作更直观：

‌完成求解后‌，在结果栏右键 → 插入 ‌“Deformation”‌（变形）。

在 ‌“Details of Deformation”‌ 面板中：

设置 ‌“Type”‌ 为 ‌“Total”‌（总变形）或 ‌“Directional”‌（方向变形）。


若需查看单个构件变形，可使用 ‌“Named Selection”‌ 限定作用域‌‌

‌显示真实变形‌：

在图形窗口顶部工具栏，点击 ‌“Deformation”‌ → 勾选 ‌“Show Undeformed Shape”‌ 可叠加显示原始形状。

调整 ‌“Scale Factor”‌ 控制变形放大倍数。

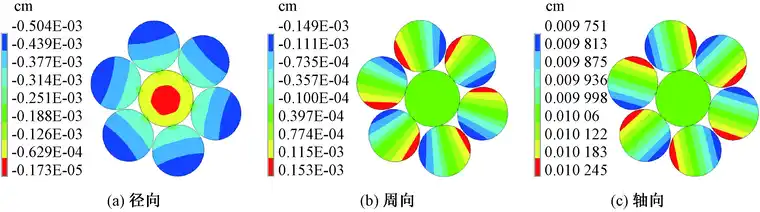

⚠️ 注意：Workbench 默认显示的是‌节点位移引起的整体变形‌，而非逐单元的独立变形。若需观察单元内部变形（如应变），应使用 ‌PLNSOL‌ 或 ‌PLESOL‌ 显示应力/应变云图‌‌

‌三、补充说明‌

‌PLDISP 是查看变形图的标准命令‌，专用于位移结果的图形化‌‌

若需同时查看变形与应力/应变分布，可结合 ‌PLNSOL‌（节点结果）或 ‌PLESOL‌（单元结果）使用‌‌

在 Workbench 中，若要‌去除刚体位移‌（如平移、旋转），可在“方向变形”中勾选 ‌“Remove Rigid Body Motion”‌（仅 ANSYS 2023 R2 及上面支持）‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Help - Postprocessing

仿真秀：Workbench 精确选取节点并显示变形
