ansys不显示变形

在 ANSYS 中进行静力分析后‌不显示变形‌，通常不是因为模型没有发生变形，而是‌后处理设置或分析配置存在问题‌。以下是常见原因及对应解决方法：

‌主要原因与解决方法‌

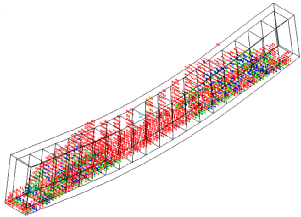

‌变形放大倍数过小或未启用‌

ANSYS 默认会对变形进行放大显示，以便观察。若变形量极小（如微米级），可能看起来像“没变形”。

‌解决‌：在后处理中手动增大变形放大系数。

在 ‌Mechanical‌ 中：进入 Solution → Deformation → Total，在右侧属性栏找到 Scale Factor，将其值调大（如 100 或更高）。

在 ‌APDL‌ 中：使用 PLDISP, 1 显示变形，若需放大，可加参数如 PLDISP, 1, 100（放大 100 倍）‌‌

‌未正确进入后处理或未读取结果‌

若直接查看模型而未执行后处理命令，变形不会显示。


‌解决‌：确保已完成求解，并进入后处理模块。

在 ‌Mechanical‌ 中：点击 Solution → Insert → Deformation → Total。

在 ‌APDL‌ 中：输入 /POST1，再用 SET, LAST 读取最后一步结果，然后 PLDISP, 1‌‌

‌模型完全无位移（物理原因）‌

若模型被‌完全约束‌（所有自由度固定），即使有载荷，也可能因刚体位移被抑制而无相对变形。

‌解决‌：检查边界条件是否过度约束，或是否施加了有效载荷。可尝试释放部分约束观察是否出现变形‌‌

‌单位制不一致导致载荷无效‌

例如模型单位为 mm-kg-s，但重力加速度误输为 9.81（应为 9810 mm/s²），导致载荷量级偏差 10⁶ 倍，变形几乎为零。


‌解决‌：统一单位制，并用 *GET, G_SUM, ACTIVE, 0, SUM, ACEL 验证重力合力是否非零‌‌

‌材料属性未定义或弹性模量为 0‌

若材料未定义或 EX = 0，结构无刚度，无法产生应力/应变，变形自然为

‌解决‌：检查材料属性，确保 EX（弹性模量）和 PRXY（泊松比）已正确赋值‌‌

‌未启用“显示变形”选项‌

在某些视图设置中，可能关闭了变形显示。

‌解决‌：在 ‌Mechanical‌ 的 Solution 结果中，确保 Deformation 已勾选；在 ‌APDL‌ 中确认未使用 /DISP, 0 关闭变形显示‌‌


‌快速自检清单‌

✅ 是否已求解成功？查看 .rst 文件是否生成且非空。

✅ 是否在后处理中启用了变形显示？

✅ 变形放大倍数是否足够大？

✅ 材料属性是否完整（特别是 EX ≠ 0）？

✅ 载荷是否正确施加并激活在分析步中？

✅ 约束是否合理（避免完全固定或过度约束）？

✅ 单位制是否一致（尤其使用重力载荷时）？

如仍无法解决，建议参考官方文档或使用 ANSYS 自带的诊断工具（如 *GET 命令检查关键参数）‌‌
