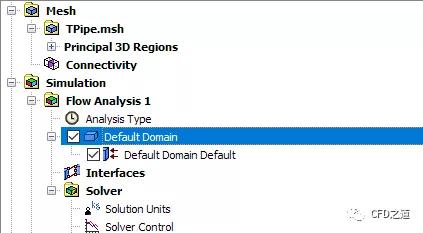

ANSYS网格划分不成功是工程仿真中常见问题,结合当前(2026年)最新公开资料,主要原因可归纳为以下几类:一、几何模型问题
小特征干扰:如倒角、小孔、螺纹等对分析影响小但显著增加网格复杂度的细节,易导致内存溢出或划分失败
几何缺陷:包括重叠面、间隙、边线不闭合、曲面不连续等,会破坏拓扑结构,使网格生成器无法识别有效区域
复杂曲面或薄壁结构:自由曲面、厚度与尺寸比过大的钣金件(如超过1:5)会导致六面体扫掠失败
导入模型格式问题:STEP、IGS等格式可能丢失拓扑信息,建议优先使用 Parasolid (.x_t) 或 ACIS (.sat) 格式
解决建议:使用 DesignModeler 或 SpaceClaim 的“几何检查”工具修复缺陷;删除或抑制非关键小特征;启用“虚拟拓扑”合并相邻面
二、网格参数设置不当
全局尺寸不合理:过大则无法捕捉特征,过小则导致单元数量爆炸、内存不足
单元阶次选择错误:在复杂曲面或接触分析中使用带中间节点的二次单元(Quadratic),可能引发畸变或收敛问题
局部控制冲突:同时指定全局尺寸与局部细化参数,可能产生矛盾
未启用必要功能:如需边界层网格(Inflation)但未设置,或流体域未正确提取
解决建议:全局尺寸设为最大特征尺寸的 1/5~1/10;对关键区域使用“Local Sizing”;先用线性单元(Linear)测试,成功后再考虑二次单元
三、单元类型与划分方法不匹配
类型误选:如对实体模型使用 Shell 单元
方法不适用:六面体扫掠(Sweep)要求几何具有连续截面和清晰路径,复杂模型应改用四面体(Tetrahedrons)或六面体主导(Hex Dominant)方法
多区域未划分:装配体未启用“Share Topology”或未分区域处理,导致边界不匹配
解决建议:根据模型类型选择单元(Solid/Shell/Beam);复杂几何优先用 Tetrahedrons 或 Polyhedral;多部件模型启用“多区域划分”(MultiZone)
四、系统资源或软件问题
内存不足:大型模型划分时耗尽物理内存
软件版本 Bug:旧版本 ANSYS 对特定几何处理存在缺陷
临时文件堆积:影响运行性能
解决建议:关闭其他程序释放内存;升级至稳定版本(如 ANSYS 2021R2 或更新);清理 Temp 目录下的 ANSYS 临时文件
五、其他常见原因
单位不一致:CAD 导出单位(如 mm)与 ANSYS 设置(如 m)不匹配,导致尺寸异常
未更新拓扑:导入模型后未执行“Update Topology”或“Share Topology”
内部边界过多:导致划分逻辑混乱
排查流程建议
检查几何:运行几何诊断工具,修复缺陷、简化特征。
调整网格设置:使用默认自动网格,逐步细化关键区域。
切换单元/方法:尝试线性单元或四面体网格。
验证资源与软件:确保内存充足、使用较新版本。
分步测试:先对简化模型划分,成功后再逐步恢复复杂性。
参考资料
均指出,约80%上面的网格失败源于几何问题或参数设置不当,按上述步骤系统排查可解决绝大多数情况。
