在 ANSYS 中进行网格划分，主要依赖于其内置的网格生成工具和相关设置。根据当前主流版本（如 ANSYS 2025 R1）及公开资料，划分网格所需的“工具/原料”可归纳为以下几类：一、核心工具（软件模块）
ANSYS Meshing：Workbench 环境下的标准网格划分模块，支持多种自动与手动控制方法
Mesher Tool（GUI 网格划分工具）：经典 ANSYS（Mechanical APDL）界面中的网格控制面板，路径为 Main Menu > Preprocessor > Meshing > MeshTool，用于设置单元尺寸、形状、划分类型等
ANSYS ICEM CFD：适用于复杂几何的高质量网格生成，支持四面体/六面体混合网格和边界层处理
TurboGrid：专用于涡轮机械（如叶轮、叶片）的六面体结构化网格生成，支持自动化与 Python 脚本控制
DesignModeler / SpaceClaim：用于几何清理与准备，是网格划分前的重要前置工具
二、必要“原料”（输入条件）
几何模型：完成的 CAD 几何（如 STEP、IGES、Parasolid 格式），需无裂缝、重叠等缺陷
单元类型定义：如 SOLID185（实体）、SHELL181（壳体）、BEAM188（梁）等，通过 ET 命令或 GUI 分配
材料属性：弹性模量、泊松比等，用于后续分析，虽不直接参与网格生成，但影响单元选择
尺寸控制参数（可选但推荐）：全局单元大小（Global Size）
局部细化区域（Local Sizing）
网格过渡因子、膨胀层（Inflation）等高级设置
三、常用网格划分方法（对应不同场景）
自动网格（Automatic）：适用于大多数情况，由 ANSYS 自动选择算法
四面体网格（Tetrahedrons）：适合复杂几何，使用 Patch Conforming 或 Patch Independent 算法
六面体主导网格（Hex Dominant）：提高计算效率，适用于规则或可扫掠区域
扫掠网格（Sweep）：要求几何具有轴对称或拉伸特征，需定义源面与目标面
映射网格（Mapped）：仅适用于规则面（如矩形、四边形）或体（如长方体）
⚠️ 注意：若使用 ANSYS Workbench，推荐优先使用 ANSYS Meshing 模块；若使用 经典 ANSYS（APDL），则依赖 MeshTool 和命令流（如 MSHAPE, MSHKEY, SMRTSIZE）
四、操作流程简要（以 Workbench 为例）
导入几何 →
在 Project Schematic 中双击 A2: Geometry 进行清理（必要时）→
双击 A3: Mesh 打开 Meshing 模块 →
设置全局/局部尺寸、插入 Method（如 Tetrahedrons、Sweep）→

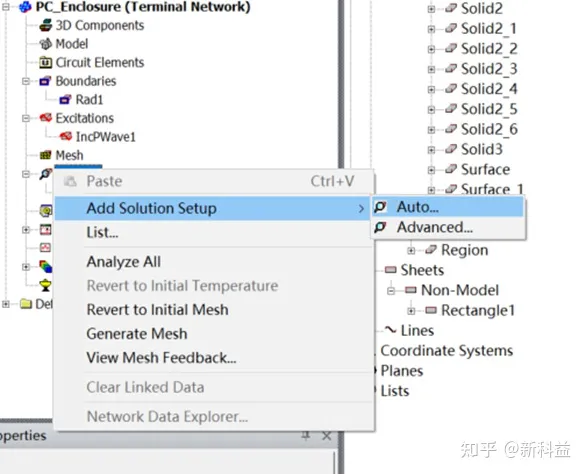

点击 Generate Mesh 生成网格 →
检查网格质量（扭曲度、雅可比等）
如需详细操作演示，可参考官方教程：ANSYS Workbench 多版本网格划分教程合集
