ANSYS网格划分失败是有限元分析中常见的问题，主要原因可归纳为以下几类。结合当前（2026年）最新公开资料，整理如下：一、几何模型问题
这是导致网格划分失败的最主要原因，占比超过70%
小特征干扰：如倒角、小孔、螺纹等对分析结果影响不大但显著增加网格复杂度的细节。
几何缺陷：包括重叠面、间隙、边线不闭合、曲面不连续等。
复杂曲面或自由曲面：导致六面体或扫掠网格难以生成。
装配体干涉或接触未定义：多体模型中部件间存在未处理的接触或几何干涉
✅ 解决建议：使用 DesignModeler 或 SpaceClaim 中的“几何检查”工具自动识别缺陷。
删除或抑制非关键小特征。
对重叠/间隙使用“合并”“填补”“缝合”等功能修复
二、网格参数设置不当
全局尺寸不合理：过大无法捕捉特征，过小导致内存溢出或计算失败
局部尺寸冲突：在某些区域设置了过于精细或矛盾的局部控制
单元阶次选择错误：如在复杂曲面使用带中间节点的二次单元（Quadratic），易导致畸变

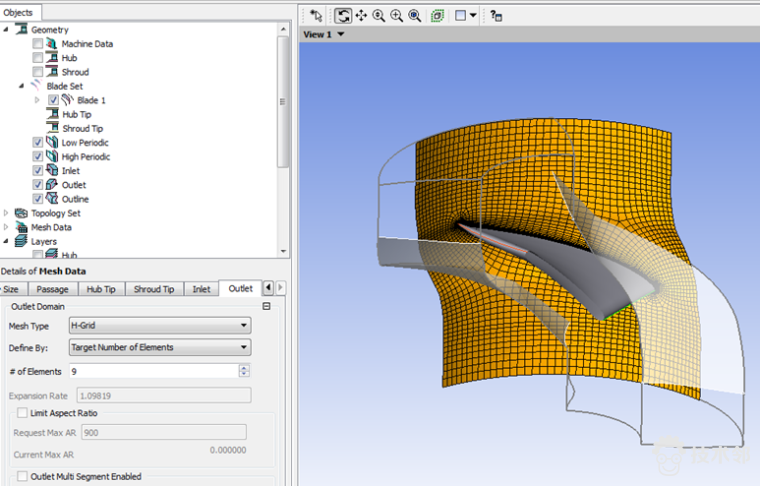

网格类型与几何不匹配：如对非扫掠体强行使用六面体主导网格
✅ 解决建议：全局尺寸建议设为模型最大特征的 1/5～1/10。
对关键区域（如孔、圆角）使用 Local Sizing 单独控制。
初次划分可先用 线性单元（Linear） 和 四面体网格 测试成功后再优化
三、单元类型或求解器配置错误
单元类型误选：如实体模型误用 Shell 单元
混合单元类型未正确耦合：Solid 与 Shell 相连时未设置约束或耦合条件
求解器设置不匹配：如非线性分析未调整增量步或收敛准则
✅ 解决建议：实体 → Solid186/187；壳 → Shell181；梁 → Beam188
混合模型需用 Contact 或 Constraint 正确连接
四、模型复杂度过高或资源不足
模型过于庞大：如上百零件的装配体，直接划分易崩溃
内存或硬件不足：尤其在生成高密度网格时
临时文件过多：影响 ANSYS 性能
✅ 解决建议：拆分子模型分别划分，再用 Assembly 组装
关闭其他程序释放内存，或增加虚拟内存
清理 ANSYS 临时文件（通常位于 C:\Users\用户名\AppData\Local\Temp）
五、软件或版本问题
旧版本存在 Bug：对特定几何处理不稳定
单位系统不一致：如混合使用 mm 和 m，导致尺寸异常
✅ 解决建议：使用 2021R2 或更新版本（如 2026 R1）以获得更好稳定性
始终统一单位制（推荐 SI 单位）
快速排查流程
检查几何 → 修复缺陷、简化小特征。
调整网格设置 → 用粗网格测试是否能划分。
切换单元类型 → 改用线性四面体尝试。
查看失败区域 → 在 Mesh 模块右键 → Show → Problem Areas 定位问题
重启 ANSYS 或 清理临时文件 → 排除软件临时故障
如仍无法解决，可参考官方文档：ANSYS Help。
