ansys怎么调坐标方向

在 ANSYS 中调整坐标方向，需根据所用界面（Workbench/Mechanical 或 APDL）和具体目的（建模、加载、后处理、材料方向等）选择合适方法。以下是主流操作方式：

‌一、Ansys Workbench / Mechanical 界面‌

‌创建局部坐标系并定义方向‌

在 ‌Tree Outline‌ 中右键 ‌Coordinate Systems‌ → 选择 ‌Insert > Coordinate System‌。

在图形窗口中选择几何特征（如面、边、顶点）作为基准，系统会自动计算原点与轴向。

例如：选圆柱面，Z 轴通常自动对齐轴向，X/Y 轴径向。

可手动输入旋转角度或通过“Orientation”选项微调坐标轴方向。

‌应用局部坐标系到载荷/约束‌

施加力、位移约束或压力时，在详细设置中将 ‌Reference Coordinate System‌ 改为新建的局部坐标系。

‌设置单元/材料坐标系（用于各向异性材料）‌

在 ‌Mesh > Attributes > Default Attributes‌ 中，指定 ‌Element Coord Sys‌ 为自定义局部坐标系编号（如 11）。

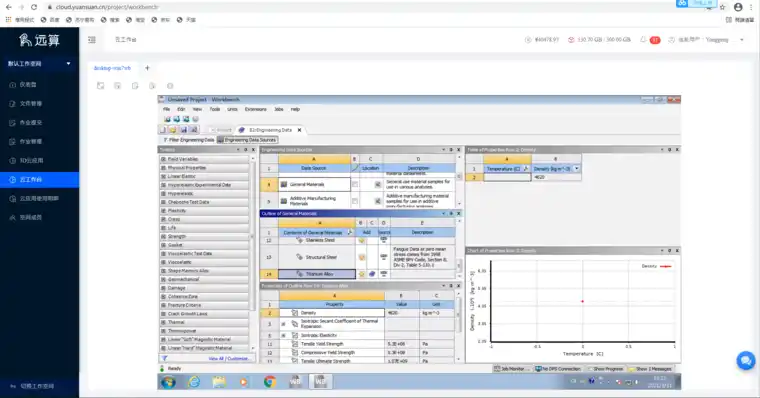

对复合材料，可在 ‌Engineering Data‌ 或 ‌Material Properties‌ 中绑定材料主方向到该坐标系。

‌后处理结果坐标系转换‌

在 ‌Solution‌ 中，进入 ‌Results > Coordinate System‌，选择目标坐标系（如局部柱坐标），使应力/位移云图按该坐标系显示。

‌二、Ansys APDL（经典界面）‌

‌创建局部坐标系‌


使用 LOCAL 命令定义新坐标系（编号 ≥11）：

apdl

CSYS, 0 ! 切换到全局笛卡尔坐标系

LOCAL, 11, 0, 10, 5, 0, 0, 0, 30 ! 在 (10,5,0) 创建11号坐标系，绕Z轴旋转30°

CSYS, 11 ! 激活11号坐标系作为当前参考

‌旋转节点坐标系‌

若需在斜面上施加法向约束，先激活与法向对齐的局部坐标系，再旋转节点：

apdl


NSEL, S, LOC, Z, 10 ! 选择 Z=10 的节点

CSYS, 11 ! 激活与斜面匹配的局部坐标系

NROTAT, ALL ! 将选中节点坐标系对齐到当前激活坐标系

‌定义单元坐标系‌

对梁、壳等单元，划分网格前指定坐标系：

apdl

ET, 1, SHELL181 ! 定义壳单元

KEYOPT, 1, 3, 11 ! 设置单元坐标系为11号局部坐标系

‌三、常见注意事项‌

‌基准点选择关键‌：若模型未以原点装配，必须手动指定坐标系原点，否则结果偏移 ‌‌

‌周期对称分析‌：坐标系方向需与周期边界条件一致，否则导致错误 ‌‌

‌高阶单元影响‌：如 SOLID186，单元坐标系方向直接影响结果输出，需显式定义 ‌‌

‌工作平面 ≠ 坐标系‌：工作平面仅用于二维绘图，不能直接用于定义分析坐标系 ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

Ansys Help - Coordinate Systems

CSDN：ANSYS坐标系设置常见5大坑 ‌‌
