ansys怎么旋转单元坐标系

在 ANSYS 中旋转‌单元坐标系‌，主要目的是调整材料主方向、载荷施加方向或结果输出方向（如应力、应变）。根据当前主流版本（如 ANSYS 2025 R1）和公开资料，操作方式因使用界面（Workbench/Mechanical 或 APDL）而异。

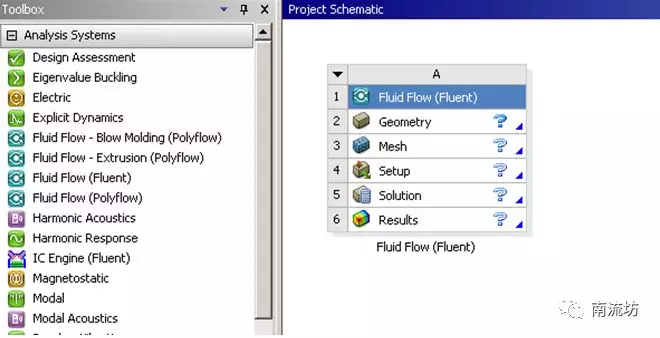

‌一、通过 Workbench/Mechanical 图形界面操作‌

‌创建局部坐标系‌

在 ‌Tree Outline‌ 中右键点击 ‌Coordinate Systems‌ → 选择 ‌Insert > Coordinate System‌。

在图形窗口中选择几何特征（如面、边、顶点）定义新坐标系的原点和方向（例如，将 Z 轴对齐圆柱轴线）。

‌将单元坐标系关联到局部坐标系‌

进入 ‌Mesh‌ → 在属性栏中找到 ‌Element Coordinate System‌。

将其值设置为已创建的局部坐标系编号（如 CS,11）‌‌

‌验证方向‌

后处理中，通过 ‌Results > Coordinate System‌ 选择该局部坐标系，查看应力/位移是否按预期方向显示‌‌

‌二、通过 APDL（经典界面）命令操作‌

‌定义局部坐标系‌（如柱坐标系 11）：

apdl

CS,11,1,0,0,0 ! 创建11号柱坐标系，原点在(0,0,0)，Z轴为旋转轴


‌将单元坐标系设为该局部坐标系‌：

apdl

CMESH,ALL,11 ! 将所有单元的单元坐标系设为11号坐标系

或针对特定区域：

apdl

ESEL,S,TYPE,,1 ! 选择类型为1的单元

CMESH,ALL,11 ! 设置所选单元的单元坐标系为11号

‌旋转节点坐标系以对齐局部坐标系‌（间接影响单元坐标系）：


apdl

CSYS,11 ! 激活11号局部坐标系

NSEL,S,LOC,X,0 ! 选择特定节点（如圆周上节点）

NROTAT,ALL ! 将所选节点坐标系旋转至当前激活坐标系方向

⚠️ 注意：单元坐标系本身通常由单元类型和网格生成方式决定，‌直接“旋转”单元坐标系的命令有限‌，多数情况下是通过‌关联局部坐标系‌或‌旋转节点坐标系‌来间接实现‌‌

‌三、关键注意事项‌

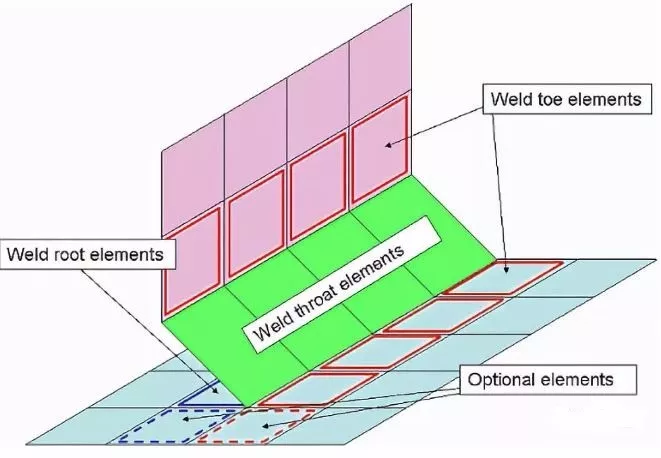

‌单元坐标系类型‌：不同单元（如 SOLID185、SHELL181）有默认的单元坐标系定义规则，需查阅单元手册确认‌‌

‌复合材料铺层‌：若涉及层合板，单元坐标系的 X/Y 轴直接影响铺层方向，必须精确对齐‌‌

‌后处理结果‌：默认结果按总体笛卡尔坐标系显示，若需查看‌径向/环向应力‌，必须将‌结果坐标系‌设为柱坐标系：

apdl

RSYS,1 ! 将结果坐标系设为总体柱坐标系（CS,1）

‌四、推荐操作流程（Workbench 用户）‌

‌几何 → 创建局部坐标系‌（基于圆柱面、边等）

‌Mesh → 设置 Element Coord Sys = 局部坐标系编号‌

‌Load → 施加载荷时选择该坐标系作为参考‌

‌Solution → 后处理中切换 Result Coordinate System 查看方向性结果‌

详细操作可参考官方文档：ANSYS Help - Coordinate Systems。
