ansys怎么批量输入点坐标

在 ANSYS 中批量输入点坐标，主要通过 ‌APDL 命令语言‌ 或 ‌外部数据文件导入‌ 实现。以下是几种常用方法：

‌1. 使用 APDL 命令批量生成节点‌

在 ANSYS Mechanical APDL 中，可使用 *DO 循环配合 N 命令批量创建节点。例如：

apdl

*DIM,coords,ARRAY,10,3 ! 定义10个点，每个点3个坐标（X,Y,Z）

*READ,coords,'coords.txt','TXT' ! 从外部文件读取坐标（需提前准备coords.txt）

*DO,i,1,

N,i,coords(i,1),coords(i,2),coords(i,3)

*ENDDO

‌说明‌：coords.txt 文件格式应为每行一个点的 X,Y,Z 坐标，用空格或逗号分隔。

‌2. 从 Excel/CSV 文件导入坐标‌

将坐标保存为 .txt 或 .csv 文件（如 points.csv）：

text

X1,Y1,Z

X2,Y2,Z

...

在 ANSYS 中使用 *VREAD 命令读取：

apdl

*DIM,point_x,ARRAY,

*DIM,point_y,ARRAY,

*DIM,point_z,ARRAY,

*VREAD,point_x,points.csv,Csv,,1,1,1,


*VREAD,point_y,points.csv,Csv,,1,2,1,

*VREAD,point_z,points.csv,Csv,,1,3,1,

*DO,i,1,

N,i,point_x(i),point_y(i),point_z(i)

*ENDDO

⚠️ 注意：*VREAD 对文件格式要求严格，建议使用纯文本且无表头。

‌3. 利用 Workbench + SpaceClaim 参数化（几何驱动）‌

若需在 ‌ANSYS Workbench‌ 中批量修改几何位置：

在 ‌SpaceClaim‌ 中将关键点定义为 ‌参数化位置‌（使用 Move 命令 + 创建 Group）‌‌

在 Workbench 中通过 ‌Design Point‌ 或 ‌Optimization‌ 设置不同坐标组合，实现批量仿真。


‌4. 从 CAD 软件（如 AutoCAD）导出坐标‌

在 AutoCAD 中使用 ‌数据提取‌ 或 ‌多段线 LIST 命令‌ 提取点坐标并导出为 Excel ‌‌

将 Excel 数据整理为 ANSYS 可读格式（如 .dat），再通过 APDL 读入。

‌推荐操作流程‌

‌准备坐标文件‌：将所有点的 X,Y,Z 坐标保存为纯文本文件（如 points.dat），每行一个点。

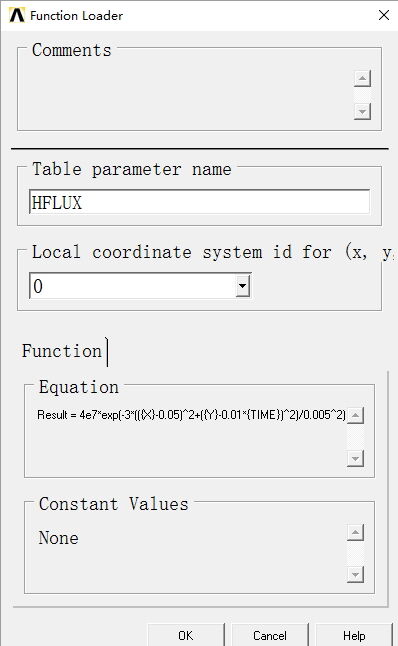

‌进入 ANSYS APDL‌：在 Mechanical APDL 或 Workbench 的 APDL Command Object 中执行读取脚本。

‌使用 N 命令创建节点‌：结合循环批量生成。

示例：最简批量输入

假设 points.dat 内容为：

text







APDL 脚本：

apdl

*DIM,coord,ARRAY,3,

*READ,coord,'points.dat','TXT'

*DO,i,1,

N,i,coord(i,1),coord(i,2),coord(i,3)

*ENDDO

更多 APDL 命令语法可参考官方文档：ANSYS APDL 命令参考 ‌‌
