ansys怎么更新节点坐标

在 ANSYS 中更新节点坐标，主要通过 ‌APDL 命令‌ 或 ‌Workbench 的后处理功能‌ 实现。根据当前主流版本（如 ANSYS 2023R1）和公开资料，常用方法如下：

‌一、APDL 环境下更新节点坐标‌

‌直接修改节点坐标（平移/旋转）‌

使用 NMODIF 命令直接修改指定节点的 X、Y、Z 坐标。

apdl

NSEL, ALL ! 选择所有节点

NMODIF, ALL, , NX(DX), NY(DY), NZ(DZ) ! 按位移矢量 (DX,DY,DZ) 平移

UPGEOM, 1 ! 更新几何显示

旋转操作需结合 NROTAT 和循环遍历节点，使用坐标变换公式 ‌‌

‌基于位移结果更新坐标‌

‌UPCOORD‌：根据当前位移结果更新节点坐标，‌不清零位移‌，适用于几何非线性分析中的初始缺陷建模 ‌‌

apdl


UPCOORD, FACTOR, KEY ! FACTOR=1 表示完全应用，KEY=1 表示清零位移

‌UPGEOM‌：从结果文件（如 .rst）中读取位移并更新几何，‌重新生成刚度矩阵‌，适用于大变形分析 ‌‌

apdl

UPGEOM, FACTOR, LSTEP, SBSTEP, Fname, Ext

⚠️ 注意：若节点属于已生成的单元或属于体/面模型，直接修改坐标可能受限制，建议在前处理阶段完成 ‌‌

‌二、Workbench 环境下获取/更新节点坐标‌

Workbench ‌不支持直接交互式修改节点坐标‌，但可通过以下方式间接实现：

‌导出变形后坐标‌

进入 ‌Mechanical‌ 界面。

点击顶部菜单 ‌File > Options > Export‌，将 ‌Include Locations‌ 设为 ‌Yes‌ ‌‌

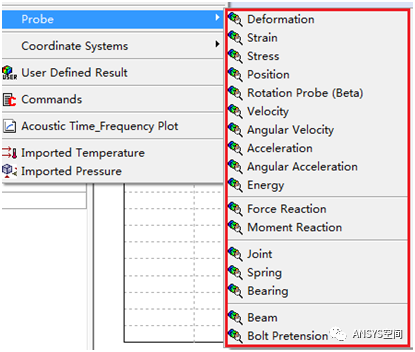

完成求解后，右键 ‌Solution‌ → ‌Insert‌ → ‌Coordinate‌ 或 ‌Deformation‌。


右键 ‌Solution‌ → ‌Export‌ → 选择格式（如 CSV），即可导出包含坐标的节点数据 ‌‌

‌通过 APDL 命令插入更新‌

在 Workbench 的 ‌Solution‌ 上右键 → ‌Insert‌ → ‌Command‌，粘贴 APDL 命令（如 NMODIF、UPGEOM）进行坐标更新 ‌‌

‌三、关键注意事项‌

‌覆盖 vs 移动‌：在 APDL 中，重新定义关键点（K 命令）会‌覆盖原坐标‌；而 KMOVE 用于移动已有关键点 ‌‌

‌模型依赖‌：若节点属于实体、面或已划分网格，直接修改坐标可能失败，建议先解除关联或在前处理阶段操作 ‌‌

‌结果一致性‌：使用 UPGEOM 会重算刚度矩阵，而 UPCOORD 不会，二者适用于不同物理场景 ‌‌

如需具体命令流示例，可参考 CSDN 博客提供的完整脚本 ‌‌
