ansys模拟压缩实验

使用 ANSYS 进行压缩实验模拟主要涉及‌结构静力学‌或‌显式动力学‌模块，核心流程包括几何建模、材料本构定义、接触设置、边界条件加载及后处理分析。根据材料特性（如金属、橡胶、岩石）不同，需选择相应的非线性模型和求解器设置。

通用仿真操作流程

ANSYS 模拟压缩实验的标准工作流在 Workbench 平台中较为统一，主要包含以下六个步骤：

‌几何建模‌：建立试件（如圆柱、立方体）及压板模型，对于对称结构可建立 1/4 或 1/2 模型以节省计算资源 。‌‌

‌材料定义‌：

‌线弹性材料‌：输入弹性模量和泊松比，适用于小变形金属压缩 。

‌非线性材料‌：橡胶等超弹性材料需定义 Mooney-Rivlin 或 Ogden 模型参数 ；岩石混凝土需定义 HJC 或 Drucker-Prager 模型 。‌‌‌

‌网格划分‌：建议使用六面体网格（Hexahedron）以提高计算精度，接触区域需进行网格细化 。‌‌‌

‌接触设置‌：定义试件与压板之间的接触对，通常设置为“摩擦接触”，需指定摩擦系数（如 0.1-0.2）及接触算法（如增广拉格朗日法）。‌‌‌


‌边界条件与载荷‌：

固定下压板的所有自由度。

约束试件侧向自由度（视实验条件而定，单轴压缩通常仅约束加载方向）。

对上压板施加位移载荷（Displacement），比力载荷更容易收敛 。‌‌‌

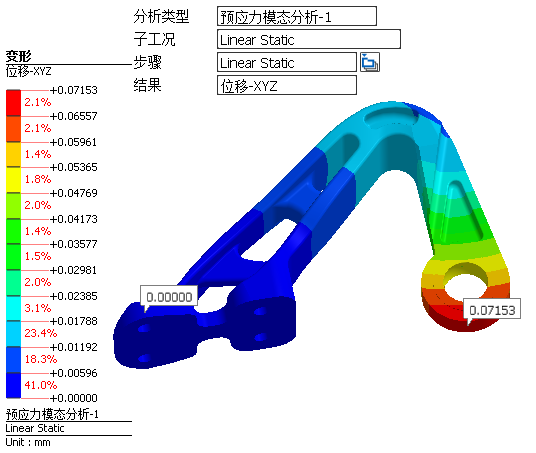

‌求解与后处理‌：开启大变形开关（Large Deflection），提取反力与位移数据绘制应力 - 应变曲线，查看等效应力云图 。‌‌‌

关键非线性设置与求解控制

压缩实验常伴随大变形和接触非线性，需特别注意以下设置以确保收敛和结果准确：

‌大变形效应‌：在求解控制中必须开启"Large Deflection"选项，以考虑几何非线性对刚度和应力状态的影响 。

‌接触非线性‌：


对于橡胶等软材料，建议使用“软接触”算法或调整法向罚刚度，防止过度穿透 。

接触面边缘建议做倒角处理，避免应力奇异导致计算不收敛 。

‌自适应网格‌：在 Workbench Mechanical 中，针对大应变区域（如橡胶压缩至 70% 应变）可插入"Nonlinear Adaptive Region"，但需注意目前主要支持四面体单元 。

‌准静态加载控制‌：若使用 Explicit Dynamics 模块模拟准静态压缩，需通过质量缩放（Mass Scaling）或降低加载速率来控制动能占比（通常小于 5%），以逼近静态解 。‌‌‌

不同材料类型的模拟差异

不同材料的力学响应差异决定了前处理中本构模型的选择：

‌金属与塑性材料‌：重点在于定义塑性段（Plasticity），如双线性等向硬化模型，关注屈服后的应力 - 应变关系 。

‌超弹性材料（橡胶）‌：需输入实验拟合的超弹性常数（如 C10, C01），泊松比接近 0.5 时需注意体积锁死问题，建议使用混合 U-P 公式单元 。

‌脆性材料（岩石/混凝土）‌：需考虑损伤失效模型，使用单元删除法（Element Death）观察裂缝扩展，加载速率对结果影响显著 。‌‌
