ansys坐标系怎么转换

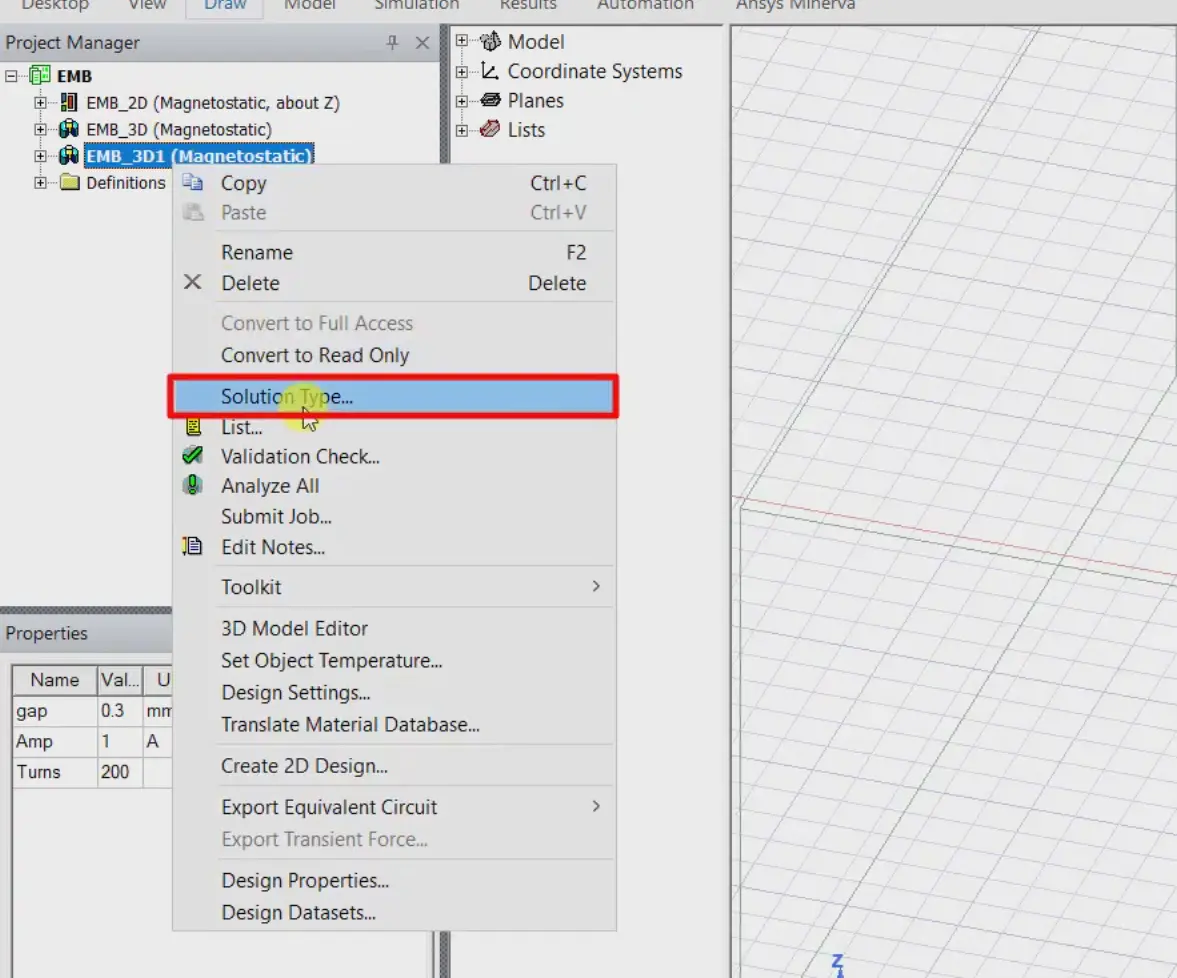

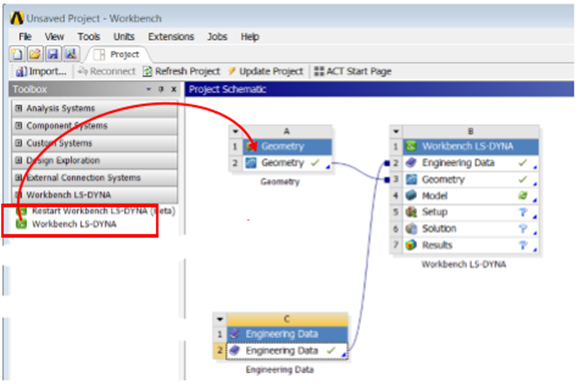

ANSYS中坐标系转换主要通过命令或GUI操作实现，具体方法取决于需要转换的坐标系类型（如激活坐标系、节点坐标系、单元坐标系、结果坐标系等）。

激活与创建坐标系

‌激活坐标系‌：使用CSYS命令或GUI路径Utility Menu > WorkPlane > Change Active CS to切换当前激活的坐标系（如总体笛卡尔、柱坐标或球坐标系）。


‌创建局部坐标系‌：可通过LOCAL、CS、CSKP等命令定义局部坐标系，或在GUI中通过Utility Menu > WorkPlane > Local Coordinate Systems > Create Local CS创建。‌‌‌

节点与单元坐标系转换

‌节点坐标系旋转‌：使用NROTAT命令或将节点坐标系旋转到当前激活坐标系方向，GUI路径为Main Menu > Preprocessor > Modeling > Move/Modify > Nodes > Rotate Node CS > To Active CS。


‌单元坐标系设置‌：通过ESYS命令或GUI路径Main Menu > Preprocessor > Meshing > Mesh Attributes > Default Attribs将单元坐标系关联到指定的局部坐标系。‌‌‌

结果坐标系转换

‌更改结果坐标系‌：使用RSYS命令或GUI路径Main Menu > General Postproc > Options for Output，将结果数据（如应力、应变）转换到指定坐标系进行显示或列表。‌‌‌
