ansys坐标轴和物体方向不一致

在 ANSYS 中，‌坐标轴与物体方向不一致‌是常见问题，通常源于坐标系定义方式与几何结构未对齐。根据权威公开资料，以下是关键原因和解决方法：

‌根本原因‌

‌局部坐标系（Local Coordinate System）‌ 在建模阶段定义后，其原点和方向‌固定不变‌，不会随物体变形或旋转而自动调整 ‌‌

若建模时未正确选择基准面/边/点来定义坐标系，会导致坐标轴方向与实际物体（如圆柱、斜面等）不匹配 ‌‌

节点坐标系、单元坐标系若未显式关联到局部坐标系，也会导致载荷、约束或结果输出方向错误 ‌‌

‌解决方法‌

‌方法一：通过 Workbench/Mechanical 重新定义局部坐标系‌


在 ‌Tree Outline‌ 中右键 ‌Coordinate Systems‌ → ‌Insert > Coordinate System‌。

在 ‌Details‌ 视图中：

设置 ‌Origin‌：通过几何特征（如顶点、面中心）或全局坐标偏移精确定位。

设置 ‌Axis Definition‌：选择参考面/边确定 Z 轴（如圆柱轴线），再指定 X 轴方向（如径向或环向）‌‌

应用该坐标系于‌载荷、约束或材料方向‌中 ‌‌

‌方法二：使用 APDL 命令（经典界面）‌

apdl

CSYS, 0 ! 切换到全局笛卡尔坐标系


LOCAL, 11, 0, Xc, Yc, Zc ! 在 (Xc,Yc,Zc) 处创建 11 号局部坐标系

CSYS, 11 ! 激活该局部坐标系进行后续操作

对于圆柱坐标系，可指定 CSYS, 1 并调整轴向 ‌‌

‌方法三：对齐节点/单元坐标系‌

使用 ‌NROTAT‌ 命令将节点坐标系旋转至与局部坐标系一致 ‌‌

在网格属性中设置 ‌Element Coord Sys‌ 为自定义编号（如 11 号）‌‌

‌方法四：验证与调试‌


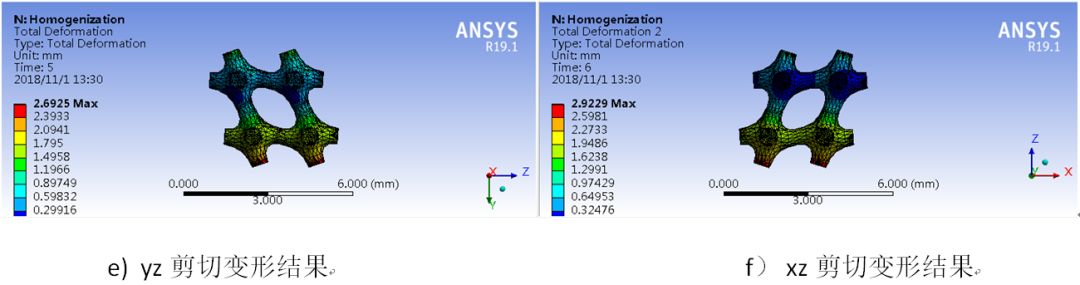

在 ‌Results‌ 中启用 ‌Coordinate System‌ 显示，检查应力/位移是否按预期方向输出 ‌‌

使用 ‌Predefined Vector‌ 或 ‌Arrow Preview‌ 功能验证载荷方向 ‌‌

‌注意事项‌

‌原点定义建议‌：优先使用‌全局坐标偏移‌而非几何特征绑定，便于后续调整 ‌‌

‌大变形分析‌：即使发生大变形，局部坐标系方向仍保持初始定义，不会随物体旋转 ‌‌

‌周期对称/复合材料‌：需特别确保坐标系与物理对称面或材料主方向一致 ‌‌

如需操作演示，可参考官方教程或仿真平台视频：ANSYS 新建坐标系两种方式 ‌‌
