在 ANSYS 中显示坐标（包括坐标系、节点坐标、光标位置等），根据使用场景和模块不同，操作方式有所区别。以下是主要方法：1. 显示坐标系（图形界面）
显示总体/局部坐标系符号
路径：Utility Menu > PlotCtrls > Style > Symbols
勾选以下选项：Local coordinate systems（局部坐标系）
Nodal coordinate systems（节点坐标系）
Element coordinate systems（单元坐标系）
显示工作平面（WP）
命令流：WPSTYLE,,,,,,,,
可在命令输入框中直接输入执行。
显示右下角环境坐标系（Triad）
在 ANSYS Workbench 或 Mechanical 界面中：View > Show > Triad（勾选）
注：2020+ 版本路径为 View > Show > Triad。
2. 查看具体点或节点的坐标值
通过鼠标悬停查看光标所在位置坐标
在图形窗口中移动鼠标，状态栏（通常位于窗口底部）会实时显示当前光标对应的 笛卡尔坐标 (X, Y, Z)。
列出节点坐标
命令流：NLIST
可在命令行或 Utility Menu > List > Nodes > All 中执行，输出所有节点在 总体笛卡尔坐标系 下的坐标。
查询单个节点坐标（命令流）
apdl
*GET, X_coord, NODE, node_num, X
*GET, Y_coord, NODE, node_num, Y
*GET, Z_coord, NODE, node_num, Z
其中 node_num 为节点编号。
通过 GUI 查询节点信息
选中节点 → 右键 → 选择 “List” 或 “Details”（取决于版本），可查看其坐标。
3. 切换或激活坐标系以改变显示方式
激活某一坐标系作为当前参考系
路径：Utility Menu > Workplane > Change Active CS to > Specified Coord Sys
或命令：CSYS, KCN，其中 KCN 为坐标系编号（如 0=总体笛卡尔，1=总体柱坐标等）。
设置显示坐标系（影响列表和绘图的坐标表示形式）
命令：DSYS, KCN
⚠️ 注意：此操作仅影响 NLIST、KLIST 等列表输出的坐标格式，不改变图形显示方式（屏幕始终以笛卡尔坐标显示几何）。
4. 在 Workbench 中获取节点坐标数据
若使用 ANSYS Workbench（如 Mechanical）：完成求解后，右键 Solution → Insert > Command。

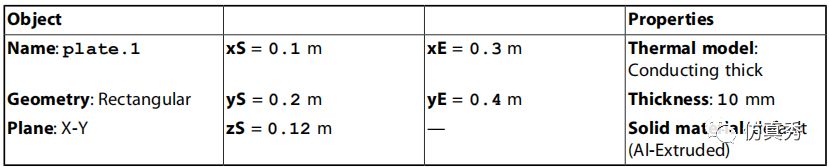

输入 APDL 命令导出节点信息（如
所示），可生成包含节点坐标的 .txt 文件。
总结建议
若只需查看坐标值：使用 NLIST 或鼠标悬停查看状态栏。
若需可视化坐标系方向：通过 PlotCtrls > Symbols 显示各类坐标系符号。
若需自定义坐标系显示：使用 CSYS 激活目标坐标系，或 DSYS 设置列表显示格式。
如需进一步操作，可结合具体模块（Classic 或 Workbench）选择对应方法。
