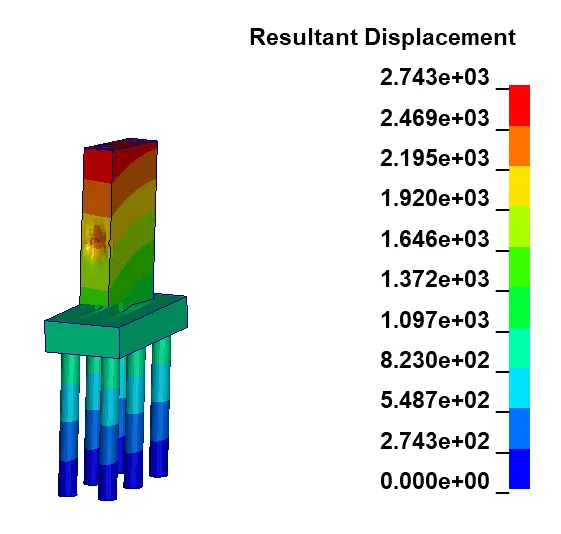

ansys怎么查看节点坐标

在ANSYS中查看节点坐标的方法取决于您使用的环境：经典APDL界面或Workbench平台。‌对于APDL环境，常用NLIST命令或GUI列表功能；对于Workbench环境，需在导出设置中开启坐标输出或使用FE Info等ACT插件。‌

在ANSYS APDL（经典界面）中查看

‌使用NLIST命令‌：在命令输入框中输入NLIST，可列出所有节点的编号和坐标（基于整体坐标系）。若只需查看特定节点，可先用NSEL命令选择节点，再执行NLIST。


‌使用*GET命令获取单个节点坐标‌：例如，获取节点N的X坐标：*GET, Par, NODE, N, LOC, X（Par为自定义参数名，Y、Z坐标类似）。

‌通过GUI菜单操作‌：路径为Utility Menu > List > Nodes，在弹出窗口中输入节点号即可查看坐标。‌‌‌

在ANSYS Workbench中查看


‌通过导出功能包含坐标信息‌：在Mechanical界面，需先设置导出选项以包含坐标。具体步骤：点击File > Options，在Export选项卡中将Include Locations设置为Yes，之后导出结果文件（如文本或CSV）便会包含节点坐标。

‌使用ACT插件（如FE Info）实时查询‌：安装FE Info等插件后，在Workbench中选中节点，插件界面会直接显示节点编号和三维坐标，支持批量查询和反向定位。

‌插入APDL命令导出坐标文件‌：在Solution中插入Command对象，粘贴APDL命令流（如使用*VGET或循环输出坐标到文件），求解后可生成包含节点坐标的文本文件。‌‌‌
