workbench导入ansys

在 ‌ANSYS Workbench‌ 中导入 ‌ANSYS 经典（APDL）模型或数据‌，主要有以下几种常见方式，适用于不同场景：

‌一、从 ANSYS 经典界面导入模型到 Workbench‌

适用于将已有的 ANSYS APDL 模型（含几何、网格、材料、边界条件等）导入 Workbench 进行后续处理。

‌步骤如下：‌

在 ‌ANSYS 经典界面‌ 中完成建模、划分网格等操作。

保存模型为 .cdb 文件：

菜单路径：Main Menu → Preprocessor → Archive Model → Write

保存文件（如 model.cdb）。

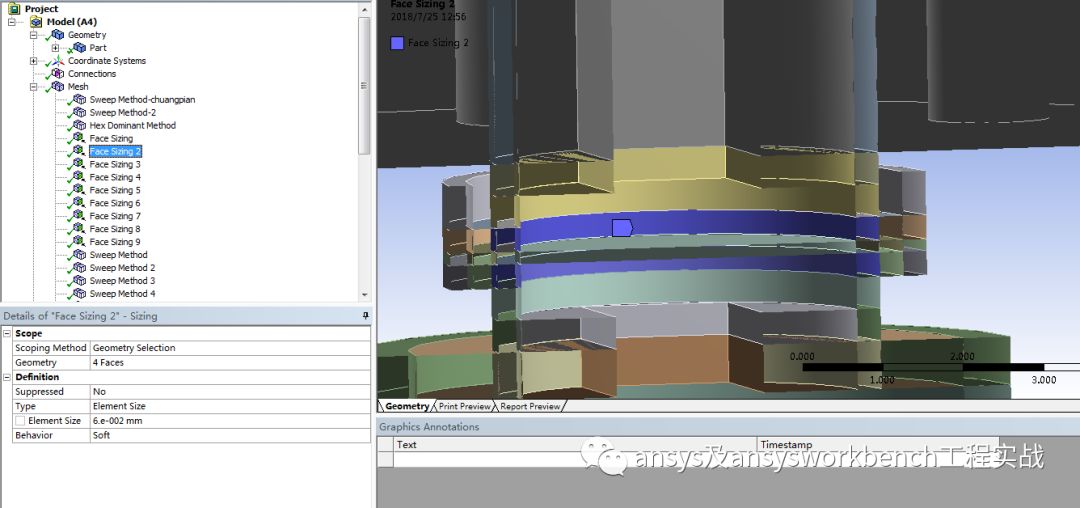

在 ‌ANSYS Workbench‌ 中：

打开 Toolbox → 拖入 ‌Finite Element Modeler‌ 模块到项目流程图中。

右键该模块下的 ‌Model‌ → 选择 ‌Import Geometry‌ 或 ‌Add Input Mesh‌。


浏览并选择刚才保存的 .cdb 文件。

右键 ‌Model‌ → 点击 ‌Update‌ 以加载模型。

此时可将该模型连接到后续分析模块（如 Static Structural）进行仿真。

⚠️ 注意：导入后若需修改几何，建议直接导入原始几何文件（如 STEP、IGES），而非仅导入网格模型，因为 .cdb 导入后几何可能被合并或不可编辑 ‌‌

‌二、将 Workbench 模型导出到 ANSYS 经典界面‌

若需在 ANSYS 经典中进行底层 APDL 操作，可将 Workbench 模型导出为 .inp 或 .cdb 格式。

‌方法一：导出为 .inp 文件（用于 APDL 读取）‌

在 Workbench 的 ‌Setup‌ 模块中，右键 → ‌Export‌ → 选择 ‌Mechanical APDL (.inp)‌ 格式。

在 ANSYS Classic 中：File → Read Input from → 选择该 .inp 文件。

‌方法二：通过 Finite Element Modeler 导出‌


在 Workbench 中添加 ‌Finite Element Modeler‌ 模块并连接至 Setup。

右键 ‌Finite Element Modeler → Model‌ → ‌Write Solver File‌ → 生成 .inp 文件。

在 ANSYS Classic 中打开该文件即可进行 APDL 编辑 ‌‌

‌三、导入 ANSYS 工程文件（如 .wbpj、.wbpz）‌

Workbench 项目文件（如 .wbpj）‌不能直接“导入”‌，而是通过 ‌打开‌ 方式加载：

在 Workbench 主界面：File → Open → 选择 .wbpj 或 .wbpz 文件。

若文件类型不显示，检查：

‌版本兼容性‌：确保文件创建版本与当前 Workbench 版本一致或兼容 ‌‌

‌文件关联‌：在 Windows 中右键文件 → 属性 → 打开方式 → 设置为 ANSYS Workbench。


‌集成状态‌：确认 ANSYS EM（如 HFSS、Maxwell）等模块已正确集成到 Workbench ‌‌

‌四、常见问题与注意事项‌

‌单位不一致‌：若从其他软件（如 ANSA）导入模型后尺寸异常，可在 Workbench 中使用 ‌Scale‌ 功能调整，或在原软件中按比例缩放后再导入 ‌‌

‌几何合并‌：经典界面中相邻共面体导入 Workbench 后可能合并，需使用 ‌Slice‌ 或 ‌Boolean‌ 操作分离 ‌‌

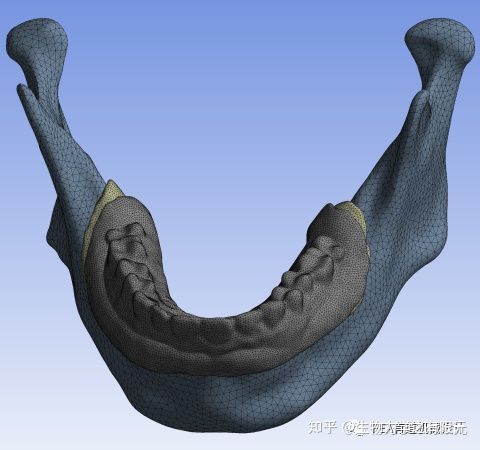

‌材料与载荷丢失‌：仅导入网格（如 .cdb）时，‌材料、边界条件通常不会保留‌，需重新定义 ‌‌

‌推荐格式‌：优先使用 ‌STEP (.stp)‌、‌IGES (.igs)‌ 或 ‌Parasolid (.x_t)‌ 等通用 CAD 格式导入几何，保留参数和结构更完整 ‌‌

如需进一步操作指导，可参考官方文档：ANSYS Workbench 官方页面 ‌‌
