icemcfd导入ansys

将 ‌ICEM CFD‌ 生成的网格导入 ‌ANSYS‌（通常指 ANSYS Mechanical 或 ANSYS APDL）是常见的前处理流程。根据当前公开资料（截至2026年5月），以下是关键操作要点和注意事项：

‌核心步骤概览‌

‌在 ICEM CFD 中完成网格划分‌

支持结构化（Hexa）或非结构化（Tetra/Prism）网格。

建议使用 ‌Part 分组功能‌ 对不同几何区域（如 inlet、outlet、wall）进行逻辑分组，以便后续在 ANSYS 中识别为 ‌Component‌ 施加边界条件 ‌‌

‌设置输出格式为 ANSYS 兼容格式‌

在 ICEM CFD 中，进入 ‌Output → Solver → ANSYS‌（或选择 ‌ANSYS APDL‌）‌‌

确保 ‌Unit System‌ 与目标 ANSYS 分析一致（如使用米制单位 m, N, s）‌‌

‌导出网格文件‌

默认生成 .in 文件（ANSYS APDL 输入文件）‌‌

文件保存路径应为 ‌无中文字符‌ 的目录，避免导入失败 ‌‌

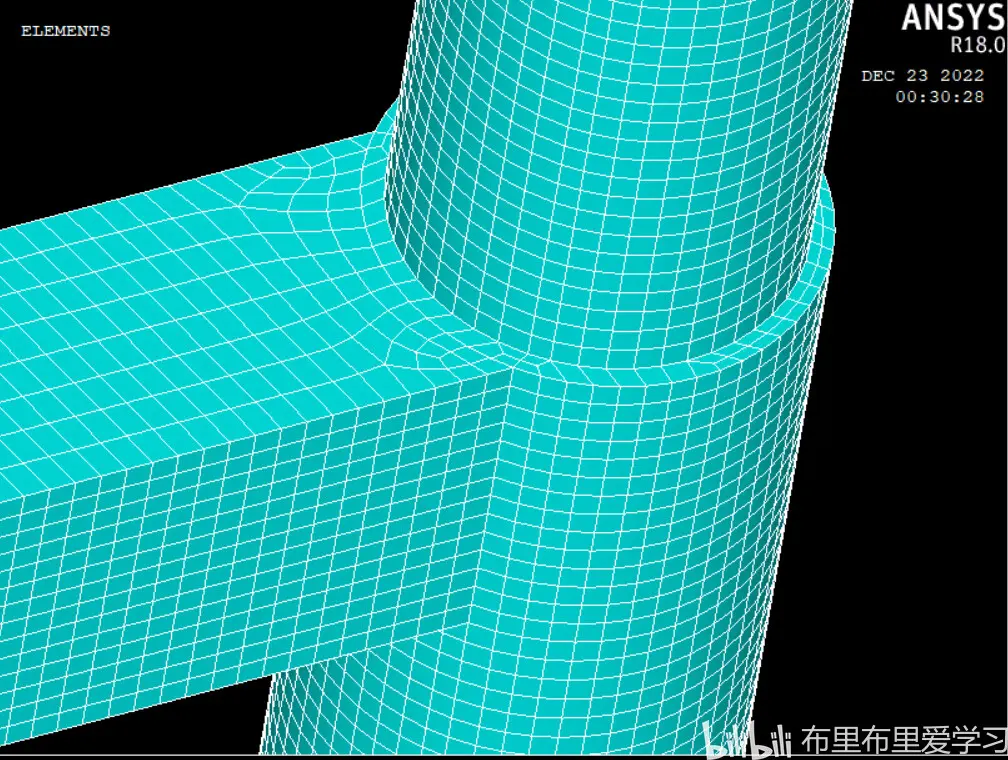

‌在 ANSYS 中导入网格‌

打开 ANSYS Workbench 或 ANSYS APDL。

通过 ‌File → Read Input From...‌ 选择导出的 .in 文件 ‌‌


导入后，ICEM CFD 中定义的 ‌Part 将自动转换为 ANSYS Component‌，可用于施加载荷或约束 ‌‌

‌常见问题与解决方案‌

‌问题：导入后节点/单元数异常‌

可能原因：网格类型不匹配（如四面体网格误用六面体单元）。

解决：在 ANSYS 中选择合适单元类型（如 SOLID45 或 SOLID187）‌‌

‌问题：提示 “tin file does not exist”‌

通常因几何未正确连接。建议在 ‌Workbench 中将 ICEM-CFD 与 Geometry 模块连接‌，再双击打开 ICEM-CFD 导入模型 ‌‌


‌问题：单位不一致导致结果偏差‌

若 ICEM 中建模使用 ‌cm‌，而 ANSYS 默认为 ‌m‌，需在 ANSYS 中对网格进行缩放：

Preprocessor → Modeling → Operate → Scale → Nodes，比例设为 ‌0.01‌ ‌‌

‌问题：边界条件无法施加‌

必须在 ICEM CFD 中通过 ‌Part 分组‌ 定义边界区域，否则导入 ANSYS 后仅含网格，无几何信息 ‌‌

‌推荐操作流程（简化版）‌

在 ICEM CFD 中完成网格划分并用 ‌Part‌ 分组边界。

设置输出为 ‌ANSYS APDL‌ 格式。

导出生成 .in 文件。

在 ANSYS APDL 中执行：

apdl

/INPUT, your_mesh_file.in

在 ANSYS 中定义材料、载荷，并求解。

💡 ‌提示‌：若使用 ‌ANSYS Workbench‌，可直接将 ICEM CFD 的网格拖入 ‌Model‌ 单元格，实现自动关联 ‌‌
