ansys导入命令流文件

在 ANSYS 中导入命令流文件（通常为 .mac 或 .txt 格式）主要有以下几种方式，适用于不同场景：

‌1. 在 ANSYS Mechanical APDL（经典界面）中导入‌

‌方法一：使用 /INPUT 命令‌

启动 ANSYS Mechanical APDL。

在命令输入窗口（Input Window）中输入：

text

/INPUT,filename,mac或text

/INPUT,filename,txt

其中 filename 是你的命令流文件名（不含路径）‌‌

按回车执行，软件将自动读取并运行该文件。

‌方法二：通过 GUI 菜单导入‌

启动 ANSYS Mechanical APDL。

点击顶部菜单栏：‌Utility Menu > File > Read Input from...‌。

在弹出的文件选择对话框中，找到并选中你的 .mac 或 .txt 文件，点击“打开”‌‌

‌方法三：直接复制粘贴‌

用记事本或 Notepad++ 打开命令流文件。

全选内容（Ctrl+A）并复制（Ctrl+C）。

切换到 ANSYS 主界面，在 ‌Input Window‌ 中粘贴（Ctrl+V）。


按回车逐行执行（若为多行命令，可一次性粘贴后按回车执行全部）‌‌

‌2. 在 ANSYS Workbench 中导入命令流‌

若需在 Workbench 环境中使用 APDL 命令流（如导入几何或网格），推荐以下流程：

‌在 APDL 经典界面中准备模型‌

打开 APDL 命令流文件（如 .txt），粘贴并运行命令生成模型。

使用 ‌Select‌ 命令选择所有模型实体（如 ALLSEL,ALL）。

通过 ‌Preprocessor → Archive Model → Write‌ 导出为 .cdb 文件（这是 Workbench 支持的格式）‌‌

‌在 Workbench 中调用 .cdb 文件‌

在 Workbench 项目 schematic 中，拖入 ‌External Model‌ 和 ‌Static Structural‌（或其他分析系统）。


将 ‌External Model‌ 的 ‌Setup‌ 连接到 ‌Static Structural‌ 的 ‌Model‌。

双击 ‌External Model‌ 的 ‌Setup‌，在属性窗口中点击 ‌Browse‌，选择之前生成的 .cdb 文件。

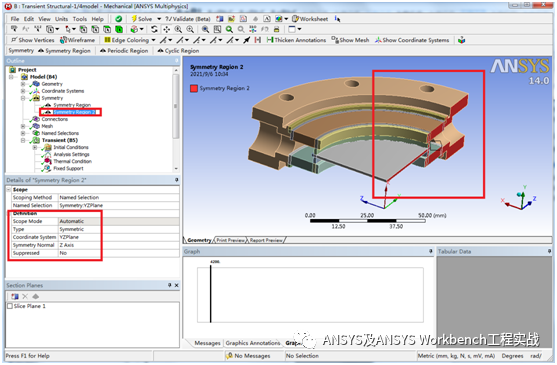

返回 schematic，右键 ‌External Model → Update‌，然后双击 ‌Model‌ 即可查看导入的几何/网格‌‌

⚠️ 注意：若未在 APDL 中执行 ALLSEL,ALL，导出的 .cdb 文件可能为空，导致 Workbench 导入失败‌‌

‌3. 其他实用技巧‌

‌文件格式建议‌：命令流文件推荐使用 .mac 后缀，便于识别和调用（但 .txt 也可用）‌‌

‌注释与续行‌：

注释以 ! 开头，如 ! 创建矩形截面。

长命令可用 & 续行，如 RECTNG,0,10,0,5 & RECTNG,10,20,0,5‌‌

‌参数化与变量‌：可使用 *SET 定义变量，如 *SET,length,100，并在后续命令中调用‌‌

‌常见问题排查‌

‌导入失败？‌

确保命令流文件路径正确，且文件编码为 UTF-8 或 ANSI（无 BOM）。

‌Workbench 读取 .cdb 失败？‌

检查是否在 APDL 中执行了 ALLSEL,ALL，并确认 .cdb 文件非空‌‌

‌命令不识别？‌

ANSYS 命令不区分大小写，但粘贴时建议保持原格式，避免因特殊字符导致解析错误‌‌

如需进一步操作示例，可参考 ANSYS 官方帮助文档 或查阅 知乎专栏：ANSYS APDL 命令流实战‌‌
