ansys云图标尺修改不了

在 ANSYS 中遇到云图标尺（Legend）无法修改的问题，通常与‌软件版本、操作方式或特定模块限制‌有关。结合当前时间（2026年5月）和最新公开资料，以下是常见原因及解决方案：

‌一、高版本 ANSYS（2024 R2 及上面）‌

‌支持直接修改标尺数值‌：

在 Workbench LS-DYNA 或 Mechanical 的结果界面中，‌双击云图标尺上的数值‌，输入新值后按回车即可生效 ‌‌

右键点击标尺可自定义颜色方案 ‌‌

✅ 建议：若使用的是 ‌ANSYS 2024 R2 或更新版本‌，优先尝试此方法。

‌二、低版本 ANSYS（如 2020 R1、2021）‌

‌Workbench LS-DYNA 模块不支持直接修改标尺‌：

即使在其他模块（如 Coupled Field Static）中可行，‌LS-DYNA 后处理在低版本中无法直接编辑标尺范围‌ ‌‌

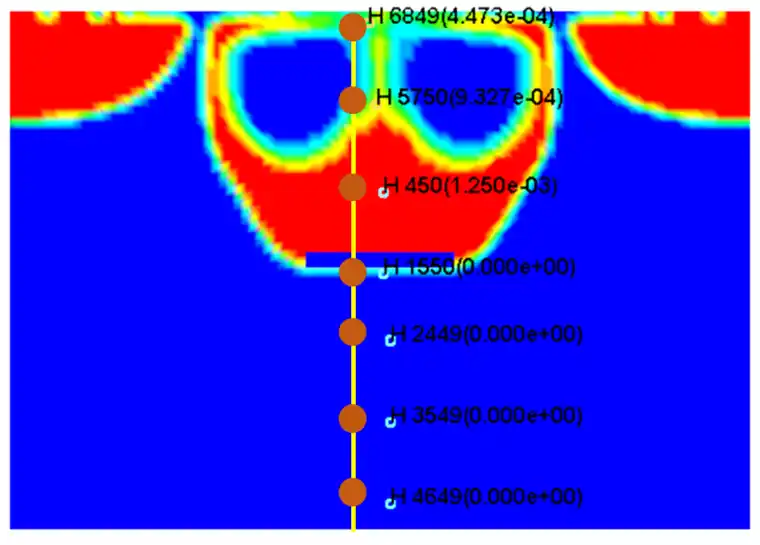

‌推荐做法‌：将结果文件（如 d3plot）导出，在 ‌LS-DYNA PrePost‌ 中打开并修改标尺 ‌‌

📁 路径示例：


找到计算结果文件夹 → _files/dp0/SYS-MECH/ → 拖入 d3plot 文件至 LS-DYNA PrePost → 选择结果后修改标尺最大值/最小值 ‌‌

‌三、通用方法（适用于所有版本）‌

‌通过脚本强制设置范围‌（适用于 Mechanical）：

进入 ‌Automation → Scripting‌ 打开脚本窗口。

输入以下 Python 代码（以应力为例，设置范围为 200~490 MPa）：

python

abc = Ansys.Mechanical.Graphics.Tools.CurrentLegendSettings()

abc.SetLowerBound(0, Quantity(200, "MPa"))

abc.SetUpperBound(8, Quantity(490, "MPa"))

运行脚本后，标尺将按指定范围显示 ‌‌

⚠️ 注意：

第一个参数（如 0 和 8）表示颜色带区间索引，默认最多 9 个（0~8），超出会报错 ‌‌


单位必须与结果单位一致（如 MPa、Pa 等）‌‌

‌四、其他可能原因‌

‌结果未正确加载‌：确保已选择正确的载荷步/子步（如输入 set, last 命令）‌‌

‌显示设置问题‌：检查是否启用了“Deformation Scale Factor”等影响标尺显示的选项 ‌‌

‌Bug 或界面异常‌：部分用户报告在双显卡或高分辨率下出现标尺不可编辑，可尝试更新至 ‌ANSYS 2023 R2 或更高版本‌ ‌‌

‌总结建议‌

‌优先升级到 ANSYS 2024 R2 或更高版本‌，以获得最佳后处理功能支持 ‌‌

若无法升级，‌使用 LS-DYNA PrePost 或 Mechanical 脚本方式‌作为替代方案 ‌‌

如需进一步操作指导，可参考官方文档或仿真平台资源：仿真秀-ANSYS教程。
