ansys云图标尺怎么找到

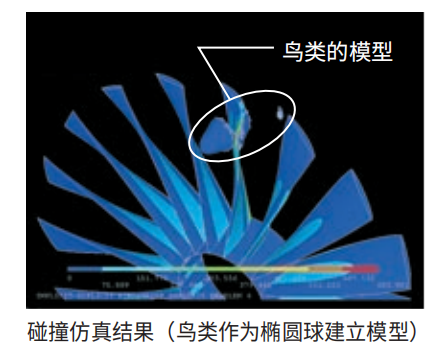

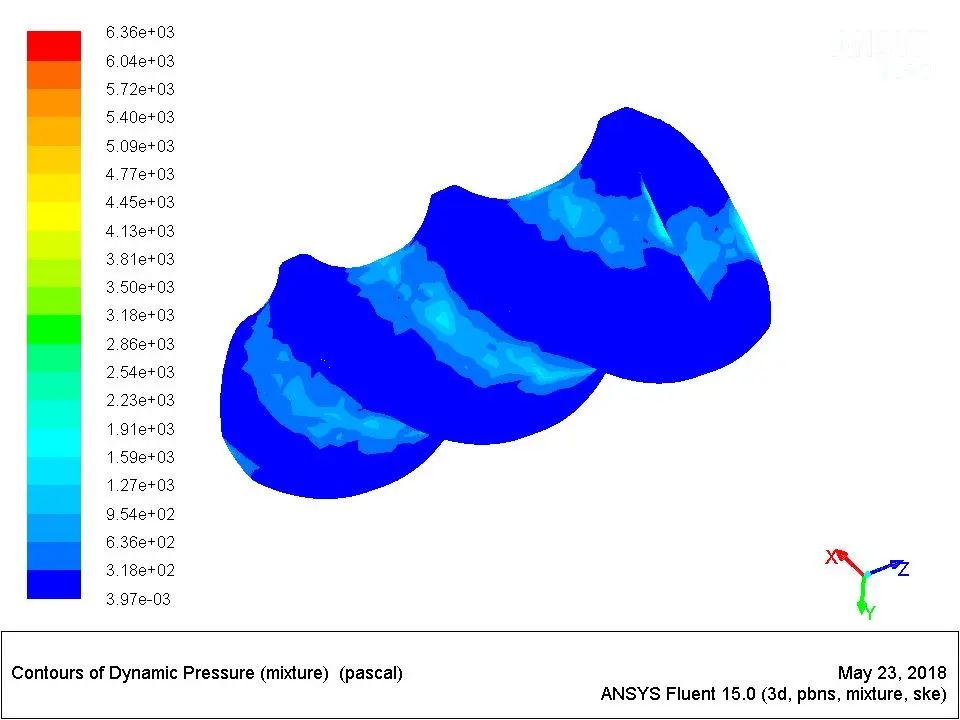

在 ANSYS 中，云图标尺（即结果图例或色标）通常‌默认显示在后处理结果云图的右侧或底部‌。如果找不到标尺，可能是被隐藏、未生成结果，或显示设置被修改。以下是查找和恢复云图标尺的方法：

常见原因及解决方法

‌未生成有效结果‌：若求解未完成或未正确读取结果，标尺不会显示。

→ 确保已执行求解，并在后处理中加载结果（如输入 SET, LAST 读取最后一子步）‌‌

‌标尺被手动隐藏‌：某些操作或脚本可能关闭了标尺显示。

→ 在 ‌Mechanical 界面‌ 中，进入菜单：

‌Utility Menu > PlotCtrls > Style > Multilegend Options > Contour Legend‌，确保标尺显示选项已启用 ‌‌

‌使用 APDL（命令流）时标尺不显示‌：

可通过命令 /PLC,1 或 PLNSOL/PLESOL 配合 PLSCAL 显式控制标尺显示 ‌‌

示例：

apdl


/POST

SET, LAST

PLNSOL, U, SUM, 0,

PLSCAL, MAN, 0.01, 0.1 ! 手动设置标尺范围

‌Workbench 环境下标尺异常‌：

在 ‌ANSYS Workbench 2024 R2 及上面版本‌ 中，可直接双击云图标尺数值进行修改；低版本（如 2020 R1）可能不支持直接编辑，建议通过 LS-DYNA Pre/Post 或升级版本处理 ‌‌


‌导出图像时标尺被脚本隐藏‌：

若使用自动化脚本（如知乎提到的云图美化脚本），可能设置了 ShowRuler = False 导致标尺不可见 ‌‌

检查是否运行过类似脚本

快速恢复标尺的操作步骤（GUI）

进入 ‌General Postproc‌ 或 ‌Mechanical‌ 后处理界面。

确保已绘制云图（如 ‌Plot Results > Contour Plot > Nodal Solu‌）‌‌

调用标尺显示命令：

‌Utility Menu > PlotCtrls > Style > Multilegend Options > Contour Legend‌，勾选显示选项 ‌‌

若仍无标尺，尝试 ‌刷新视图‌（按 F5 或点击 ‌PlotCtrls > Pan, Zoom, Rotate > Fit‌）。

⚠️ 注意：在 ‌LS-DYNA 前后处理（如 d3plot 文件）‌ 中，标尺位于结果变量选择后的自动弹出窗口，需在 Pre/Post 中手动加载结果 ‌‌

如问题持续，建议确认 ANSYS 版本并尝试在 ‌Mechanical‌ 或 ‌APDL‌ 环境下分别测试。
