ansys查看应力云图步骤

在 ANSYS 中查看应力云图，主要分为 ‌Workbench‌ 和 ‌经典 APDL‌ 两种操作界面。根据当前主流使用习惯和公开资料，以下以 ‌ANSYS Workbench‌（适用于大多数工程人员）为主进行说明。

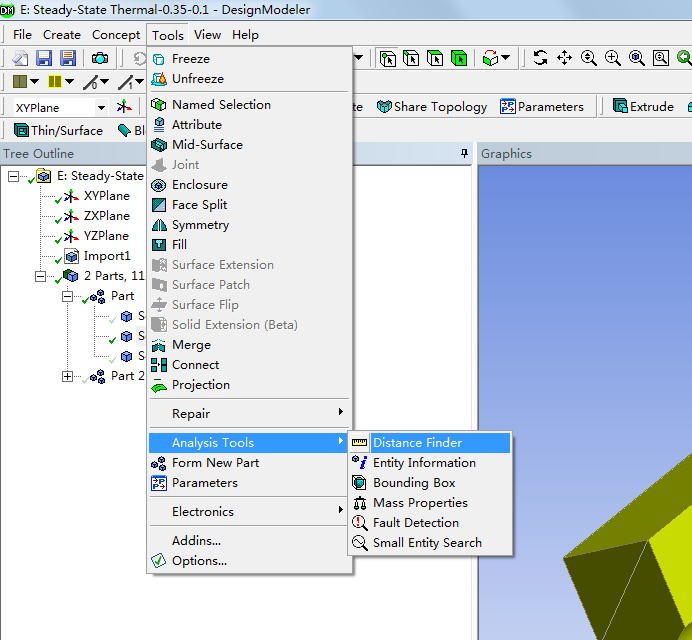

‌ANSYS Workbench 查看应力云图步骤‌

‌完成求解‌

确保结构静力学（或瞬态、谐响应等）分析已成功求解，Solution 处显示“Solution Solved”。

‌插入应力结果‌

在左侧树形菜单中，右键点击 ‌Solution‌。

选择 ‌Insert > Stress > Equivalent (von-Mises)‌（等效应力最常用），或其他应力类型（如主应力、剪应力等）‌‌

‌生成应力云图‌

点击刚插入的 ‌Equivalent Stress‌（或所选应力类型）。

系统会自动在图形窗口中显示该应力的云图分布‌‌

‌调整显示效果（可选）‌

‌颜色范围‌：右键点击应力结果 → ‌Contour > Edit Contour‌，可自定义最小/最大值范围。


‌裁剪显示‌：勾选 ‌Clip Contour‌ 可隐藏低应力区域，突出高应力区‌‌

‌隐藏网格线‌：在 ‌Details of Equivalent Stress‌ 中设置 ‌Edges → Hidden‌。

‌背景颜色‌：点击 ‌Display → Background → White‌，便于论文或报告使用‌‌

‌导出高质量云图（用于报告/论文）‌

点击 ‌Home → Images → Image to File‌。


在弹出窗口中设置：

‌Resolution‌：建议 2:1 或 4:1（打印更清晰）‌‌

‌Image Only‌：仅保存云图，去除坐标轴、比例尺等（如需）‌‌

‌Format‌：推荐 ‌PNG‌（文件小、质量好）‌‌

点击 ‌Save‌ 即可保存‌‌

‌补充说明‌

若需查看‌内部应力分布‌，可通过创建‌切割平面‌（Cutting Plane）实现：

右键 ‌Coordinate Systems‌ → 创建坐标系 → 新建 ‌Surface‌ → 定义为该坐标系截面 → 在 Solution 中右键插入 ‌Stress‌ 并选择该面即可‌‌

若使用 ‌经典 APDL 界面‌，可通过命令流如 PLNSOL, S, EQV, 0, 1 显示等效应力云图‌‌

注：不同 ANSYS 版本（如 2021R1、2025）界面略有差异，但基本操作逻辑一致‌‌
