在 ANSYS 中提取路径上的应力，主要分为 Workbench（图形界面） 和 APDL（命令流） 两种方式。以下是基于最新公开资料整理的操作方法：一、ANSYS Workbench（Mechanical）中提取路径应力

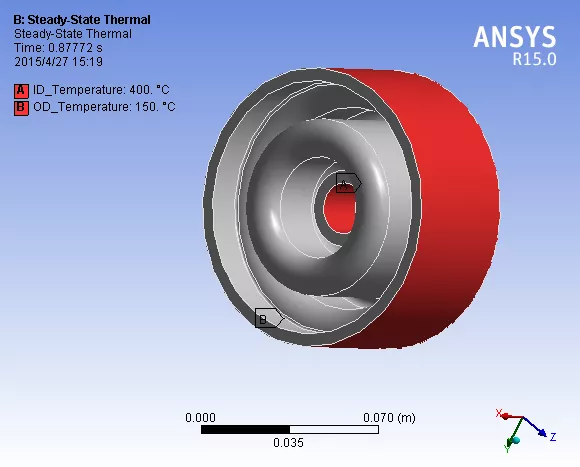

适用于使用 Mechanical 模块 进行仿真分析的用户。
创建路径（Path）
在 Model 或 Solution 树中，右键点击 Solution → 插入（Insert）→ Path → Line Path。
在 Details of Path 中，定义路径的起点和终点坐标（或直接在图形界面中拾取两个节点）。
定义求解结果作用于路径
在 Solution 中添加所需结果（如 Equivalent Stress、X-Component Stress 等）。
在该结果的 Details 面板中，将 Scoping Method 改为 Path，并选择刚才创建的路径。
查看与导出结果
求解完成后，在 Results 中右键点击路径结果 → 选择 Export。
保存格式推荐为 CSV 或 TXT，可勾选 Include Headers 保留列名（如位置、应力值等）
绘图（可选）
在结果窗口点击 Graph 按钮，可生成路径上应力的折线图。
图表可右键调整坐标轴、标题等，或导出为图片/PNG
二、ANSYS APDL（命令流）中提取路径应力
适用于熟悉 APDL 命令语言 的高级用户。
进入后处理模块
apdl
/POST1 ! 进入通用后处理
SET,1,,LAST ! 加载最后一时间步结果（或指定时间步）
定义路径
apdl
PATH,mypath,2,,80 ! 创建名为 mypath 的路径，2个端点，80段
PPATH,1,,x1,y1,z1 ! 起点坐标
PPATH,2,,x2,y2,z2 ! 终点坐标
映射应力到路径
apdl
PDEF,mypath,S,X ! 映射 X 方向应力（可换为 S,EQV 等效应力）
提取并导出数据
apdl
PAGET,path_1,TABLE ! 将路径结果存入表格 path_
*STATUS,path_1 ! 查看数据结构（含坐标、相对位置、应力等）
*CFOPEN,应力路径结果,txt ! 打开文件输出
*VWRITE,path_1(1,1),path_1(1,4) ! 示例：写入 z 坐标和应力
(F10.4,2X,E12.5)
*CFCLOS
三、自动化提取（适用于瞬态或多时间步）
若需提取 每个时间步 的路径最大应力或分布，推荐使用 Python + ANSYS DPF Core 自动化处理：安装库：pip install ansys-dpf-core
脚本可自动遍历所有时间步，导出每个时间步的节点坐标与应力至 CSV 文件
示例代码见 CSDN 博客
总结建议
日常工程分析 → 使用 Workbench Path + Export CSV（操作简单、可视化好）
批量处理或研究用途 → 使用 APDL 命令流 或 Python 脚本（效率高、可定制）
如需具体操作演示，可参考以下资源：Workbench 路径应力提取教程
APDL 路径应力导出示例
