ansys中加扭矩的方法

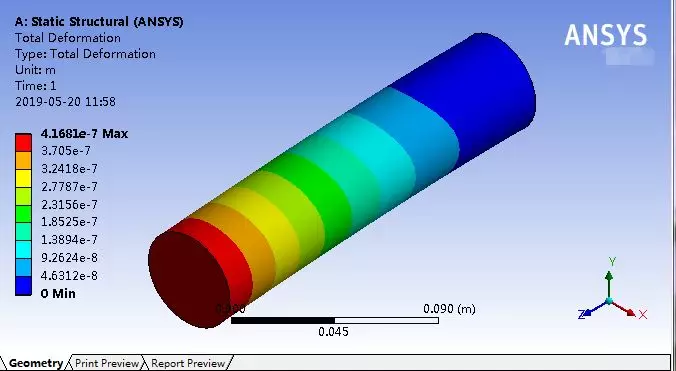

在 ANSYS 中施加扭矩，核心难点在于‌实体单元节点通常无旋转自由度‌，需通过等效转换或引入辅助单元实现。主要方法包括‌等效力偶法‌、‌刚性区域法‌、‌MPC 单元法‌及‌RBE3 法‌。‌‌‌

主要施加方法

‌等效力偶法‌：将扭矩转化为切向力偶。需将节点坐标系转为‌柱坐标‌，在圆周节点施加切向力𝐹=𝑇/𝑅
F=T/R。‌‌‌

‌特点‌：操作简单，但易产生‌应力集中‌，适用于粗略分析。‌‌‌

‌刚性区域法（MASS21+CERIG）‌：在截面中心建立主节点（定义 MASS21 单元），通过‌CERIG 命令‌耦合截面节点形成刚性区，在主节点施加力矩。‌‌‌

‌特点‌：仅适用于‌小变形‌、线性分析，会增加端面刚度。‌‌‌


‌MPC184 单元法‌：利用 MPC184 刚性梁单元连接中心节点与截面节点，形成刚性面后加载。‌‌‌

‌特点‌：适用范围广，支持‌大应变‌及非线性分析，结果较准确。‌‌‌

‌RBE3 或接触面法‌：定义分布力边界或刚性接触面，允许接触面变形。‌‌‌

‌特点‌：更接近实际受力，可减少局部应力集中。‌‌‌

注意事项

‌实体单元限制‌：实体单元（如 SOLID185）节点无旋转自由度，不可直接施加力矩，必须通过上述方法间接施加。‌‌‌

‌圣维南原理‌：加载端部的应力结果可能失真，分析时应关注远离加载区的应力分布。‌‌‌

‌Workbench 环境‌：可通过创建‌Remote Point‌（远程点）并耦合面来实现类似刚性区域的效果。‌‌‌
