ansys画矩形正确使用方法

在 ANSYS 中绘制矩形的方法，依据所使用的模块（如 APDL、DesignModeler、SpaceClaim 或 Workbench）有所不同。以下是主流方式的正确操作方法：

‌1. APDL（命令流）方式‌

适用于参数化建模和脚本控制。

‌创建矩形面‌（2D）：

使用 RECTNG 命令配合变量定义，提高灵活性：

apdl

LENGTH =

HEIGHT =

X_START =

Y_START =

RECTNG, X_START, X_START+LENGTH, Y_START, Y_START+HEIGHT

或使用 BLC4 命令（基于角点）：

apdl


BLC4, XCORNER, YCORNER, WIDTH, HEIGHT

示例：BLC4, 10, 10, 20, 40 创建矩形面 ‌‌

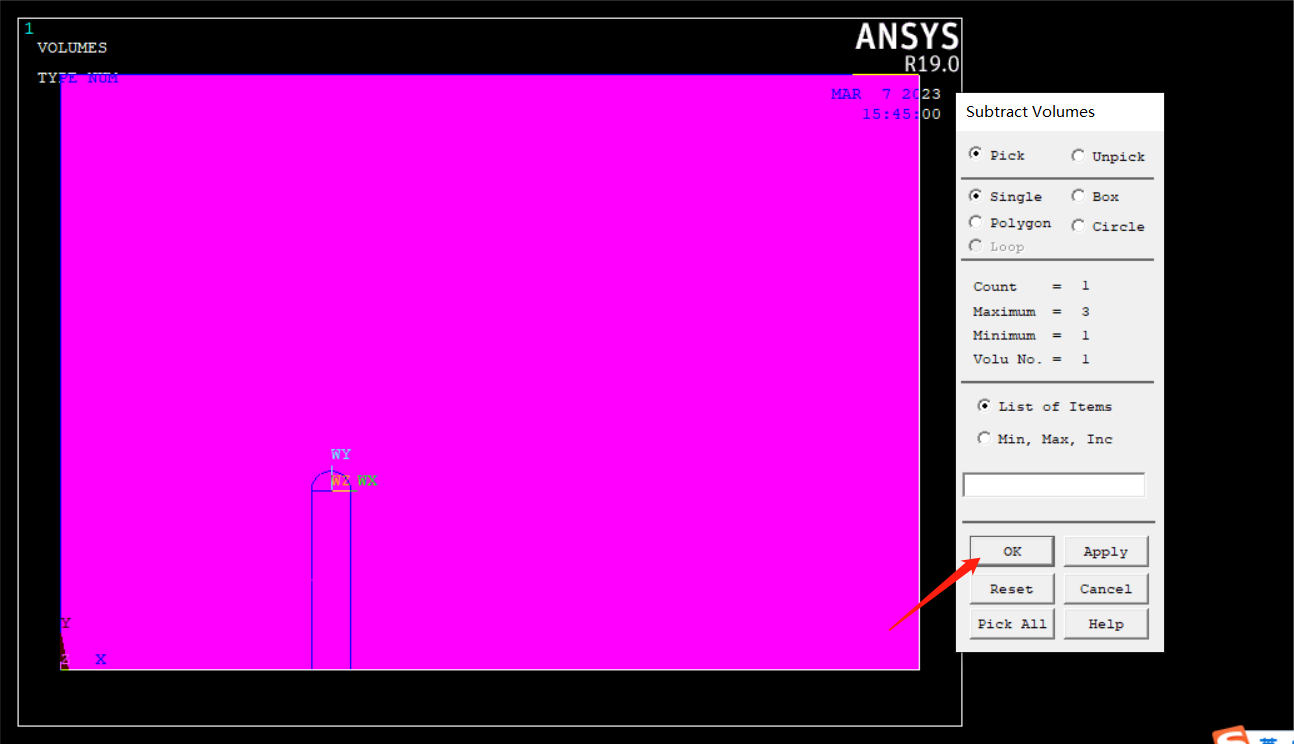

‌创建长方体‌（3D）：

使用 BLC4 并指定深度：

apdl

BLC4, XCORNER, YCORNER, WIDTH, HEIGHT, DEPTH

示例：BLC4, 10, 10, -20, -40, -10 创建长方体 ‌‌

✅ ‌建议‌：在命令流开头集中定义参数块，便于全局修改和复用 ‌‌

‌2. ANSYS Workbench + DesignModeler（图形界面）‌

适用于初学者和常规建模。


在 ‌Modeling‌ 树中选中 ‌XYPlane‌（或其他基准面）。

点击左侧 ‌Sketching‌ 面板中的 ‌Rectangle‌ 工具。

在图形窗口中拖动鼠标绘制矩形（可先不关心尺寸）。

进入 ‌Dimensions‌ 标签，点击矩形边线，输入精确尺寸（如长度 60mm、高度 40mm）‌‌

退出草图后，点击 ‌Create → Extrude‌ 拉伸成实体，输入深度值并点击 ‌Generate‌ ‌‌

✅ ‌提示‌：双击模型上的尺寸标注可直接修改数值，支持参数化设计 ‌‌

‌3. ANSYS SpaceClaim（直接建模）‌

适用于快速编辑和概念设计。

‌绘制矩形‌：

切换到 ‌Sketch‌ 模式（按 ‌K‌ 键）。


选择 ‌Rectangle‌ 工具，在平面上绘制。

输入边长时，‌不要按 Enter‌，改用 ‌Tab 键‌切换宽度/高度输入框 ‌‌

可使用 ‌Dimension‌ 工具重新定义尺寸 ‌‌

‌拉伸为实体‌：

退出草图后，选择 ‌Pull‌ 工具点击矩形区域，拖动或输入深度拉伸成三维体 ‌‌

✅ ‌技巧‌：SpaceClaim 支持在 ‌Section‌（剖面）模式下编辑横截面，在 ‌3D‌ 模式下直接推拉面 ‌‌

‌总结对比‌

方法 适用场景 关键命令/操作 优点

‌APDL (RECTNG/BLC4)‌ 参数化建模、批量处理 RECTNG, BLC4 可重复、精确、适合自动化 ‌‌

‌Workbench/DM‌ 工程分析前处理 Sketch → Rectangle → Extrude 图形化、易上手、集成CAE流程 ‌‌

‌SpaceClaim‌ 快速原型、概念设计 Sketch + Pull / Tab 输入尺寸 操作直观、支持直接编辑 ‌‌

根据实际需求选择合适的方式即可。若用于正式仿真分析，推荐 ‌Workbench + DesignModeler‌ 流程；若需脚本化或批量建模，则使用 ‌APDL‌。
