ansys壳单元如何施加扭矩载荷

在 ANSYS 中，‌壳单元本身不具备旋转自由度（如绕 X/Y/Z 轴的转动）‌，因此‌不能直接施加扭矩载荷‌。必须通过间接方法将扭矩等效为力或力偶作用于壳单元的节点上。

根据公开资料，针对‌壳单元施加扭矩载荷‌，主流方法如下：

‌常用方法总结‌

‌方法一：力偶法（最简单但易引起应力集中）‌

将扭矩𝑀M 等效为一对大小相等、方向相反的集中力𝐹F，作用在距离𝑑d 的两个节点上，满足𝑀=𝐹⋅


𝑑

M=F⋅d。

‌适用场景‌：对精度要求不高、远离加载区域的部位可忽略应力奇异。

‌缺点‌：在加载点附近产生局部应力集中，不符合圣维南原理要求的“远离加载区”评估条件 ‌‌

‌方法二：引入刚性区域（推荐）‌

在壳单元端面中心创建一个‌虚拟节点‌（无质量或带质量），通过‌刚性连接‌将其与端面所有节点耦合，然后在该虚拟节点上施加扭矩。

常用命令/单元包括：

‌CERIG 命令 + MASS21 单元‌：适用于小变形线性分析 ‌‌

‌MPC184 单元‌：适用于大变形、非线性分析，结果更稳定 ‌‌

‌方法三：基于接触或 RBE3 的边界法（高级但高效）‌

定义一个‌目标点（pilot point）‌，通过接触单元或 RBE3（刚性梁）将壳端面节点与该点耦合，再在目标点施加扭矩。

‌优点‌：自动处理载荷分布，避免人为定义力偶，结果接近理论解 ‌‌

‌操作建议（以 ANSYS Workbench 或 APDL 为例）‌

‌确定扭矩作用面‌：通常为壳结构的端面。

‌创建参考节点‌：在该端面的几何中心位置新建一个节点（如使用 N 命令）。

‌刚性耦合‌：

若使用 ‌CERIG + MASS21‌：

apdl

ET, 2, MASS

R, 2, 1e-6 ! 设置极小质量

N, new_node, x, y, z ! 新建中心节点

E, new_node ! 创建 MASS21 单元

CERIG, new_node, ALL, ALL ! 将端面所有节点耦合到 new_node

F, new_node, MZ, M_value ! 施加扭矩

若使用 ‌MPC184‌：

apdl


ET, 2, MPC

KEYOPT, 2, 1, 1 ! 设置为刚性连接模式

*DO, i, 1, num_nodes_on_face

E, new_node, node_i

*ENDDO

F, new_node, MZ, M_value

‌施加边界约束‌：在另一端固定所有自由度（如 D, ALL, ALL）。

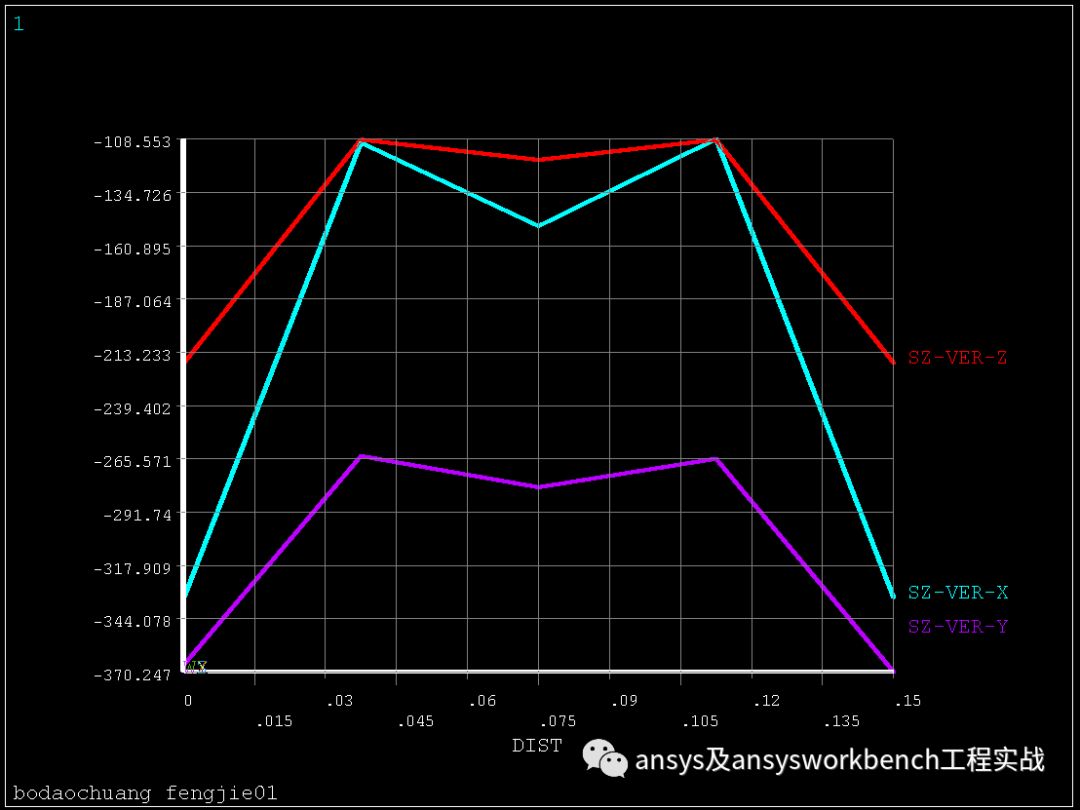

‌求解并后处理‌：注意查看远离加载区的应力分布，避免局部效应干扰 ‌‌

‌注意事项‌

‌壳单元默认无转动自由度‌：必须通过耦合或约束方程引入等效旋转。

‌避免直接在壳节点上施加力偶‌：除非模型足够大且加载区远离关键评估区域 ‌‌

‌推荐使用 MPC184 或接触法‌：尤其在非线性或大变形分析中，精度更高且稳定 ‌‌
