ansys怎么施加弯矩

在 ANSYS 中施加弯矩，主要取决于所使用的模块（经典界面 APDL 或 Workbench）以及模型类型（实体、梁、壳等）。以下是基于权威公开资料整理的主流方法：

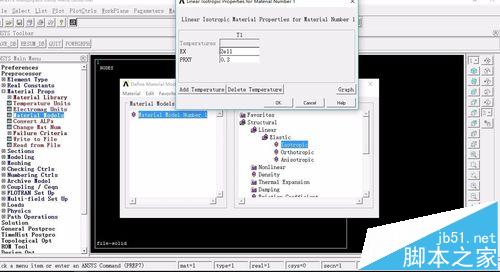

‌一、ANSYS 经典界面（APDL）施加弯矩的方法‌

对于‌实体单元模型‌，由于实体单元本身无旋转自由度，不能直接施加弯矩，需通过以下间接方式实现：

‌力偶法‌：将弯矩等效为一对大小相等、方向相反的力，作用于模型两端节点。适用于简单模型，但易引起局部应力集中 ‌‌

‌CERIG + MASS21 法‌：

在施加弯矩的截面中心创建一个关键点；

定义为 MASS21 单元，并用 CERIG 命令将其与该截面所有节点耦合，形成刚性区域；

在该主节点上直接施加弯矩（如 F, node, MY, value）‌‌

‌MPC184 法‌：

类似 CERIG，但使用 MPC184 刚性梁单元连接中心节点与目标节点；

适用范围更广，支持大变形、非线性分析 ‌‌


‌RBE3 法‌：通过 RBE3 命令建立分布刚性连接，将弯矩施加于主节点 ‌‌

⚠️ 注意：CERIG 仅适用于‌小变形线性静力分析‌；而 MPC184 可用于‌大变形、非线性问题‌ ‌‌

‌二、ANSYS Workbench 施加弯矩的方法‌

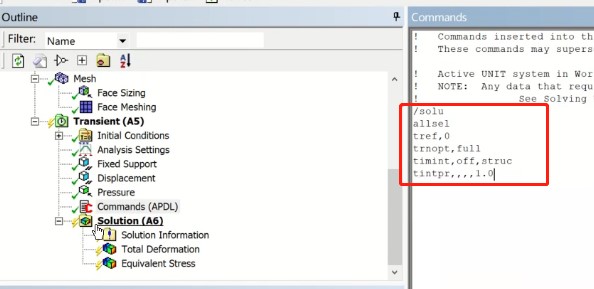

Workbench 提供了更直观的 GUI 操作方式：

‌直接施加弯矩‌：


在 ‌Mechanical‌ 界面中，选择要施加弯矩的‌面或边线‌；

右键 → ‌Insert → Moment‌（或通过菜单：‌Loads → Moment‌）；

设置弯矩大小和方向（绕 X/Y/Z 轴）‌‌

‌适用于梁单元（Beam188/189）‌：

可直接在端节点或关键点施加弯矩；

后处理中可通过 ‌Beam Results → Shear Moment Diagram‌ 查看内力分布 ‌‌

‌三、推荐选择依据‌

模型类型 分析类型 推荐方法

实体单元 小变形线性静力 CERIG + MASS21 ‌‌

实体单元 大变形/非线性 MPC184 ‌‌

梁/壳单元 所有分析 直接在节点/面上施加弯矩 ‌‌

Workbench 用户 快速建模 使用 ‌Moment‌ 载荷工具 ‌‌

如需详细操作示例，可参考以下资源：

ANSYS中如何施加扭矩和弯矩课件 ‌‌
