ansys如何施加扭矩载荷

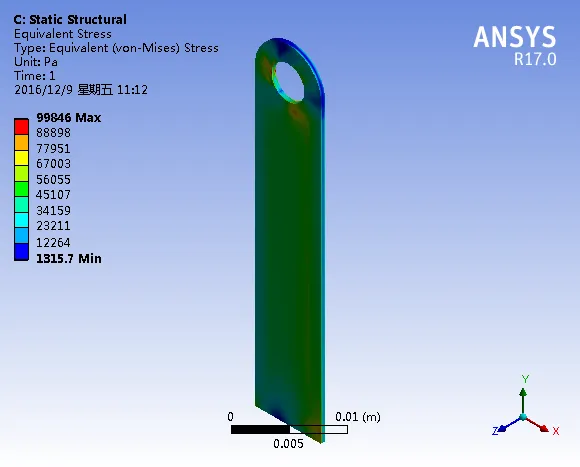

在 ANSYS 中施加扭矩载荷，由于 ‌ANSYS 本身不支持直接对实体单元施加力矩‌，需通过等效方法实现。根据当前（2026年）最新且权威的公开资料，主流方法如下：

‌常用扭矩施加方法‌

‌集中力偶法（最简单但有应力集中）‌

将扭矩𝑀M 等效为一对大小相等、方向相反的集中力𝐹F，作用在截面边缘，力臂为𝑟r，满足𝑀=𝐹×𝑟M=F×r。

‌缺点‌：易在加载点产生‌应力奇异‌，影响局部结果精度 ‌‌

‌RBE3 + MASS21 法（需手动指定权系数）‌

在截面中心创建一个节点（如 endcent）。


定义 MASS21 单元赋予该节点转动惯量。

使用 RBE3 单元将截面所有节点与 endcent 刚性连接。

在 endcent 上施加扭矩（如 F, endcent, MZ, M）。

‌注意‌：载荷分布与节点距离相关，可能引入偏差 ‌‌

‌MPC184 + MASS21 法（推荐，结果更接近理论解）‌

创建中心节点并定义 MASS

对每个截面节点，用 MPC184 单元连接至中心节点。

在中心节点施加扭矩。

‌优点‌：扭矩平均分配，‌避免应力集中‌，适用于线性与大变形分析 ‌‌

‌接触单元法（图形界面操作，适合大变形）‌

在截面选一个 pilot 点。

使用 ANSYS 接触向导自动生成接触单元。

将扭矩施加于 pilot 点。

‌优点‌：无需 APDL 编程，‌兼容大变形、非线性分析‌，结果稳定 ‌‌

‌CERIG 命令法（小变形下高效）‌

创建中心节点，赋予 MASS

用 CERIG 命令将中心节点与截面所有节点耦合为刚性面。

在中心节点施加扭矩。

‌限制‌：仅适用于‌小变形、线性静力分析‌ ‌‌

‌操作建议（按场景选择）‌

场景 推荐方法

‌简单线性静力分析‌ MPC184 + MASS21 或 CERIG

‌大变形/非线性分析‌ 接触单元法 或 MPC

‌快速验证/教学演示‌ 集中力偶法（注意远离加载区评估结果）

‌使用 Workbench 图形界面‌ 通过 ‌Remote Displacement‌ 或 ‌Force Moment‌ 边界条件间接模拟（需配合刚性区域）‌‌

⚠️ ‌重要提示‌：无论采用哪种方法，都应结合 ‌圣维南原理‌，在远离加载/约束区域评估应力结果，以避免局部效应干扰 ‌‌

如需具体 APDL 示例代码，可参考 博客园 - ANSYS实体单元施加扭矩 ‌‌
