ansys怎么添加扭矩

在 ANSYS 中添加扭矩，由于软件本身‌不支持直接对实体单元施加力矩‌，需通过等效方法实现。根据当前（2026年）主流资料和 ANSYS 版本（如 Workbench 和 APDL），常用方法如下：

‌一、主要施加扭矩的方法‌

‌方法1：力偶法（集中力对）‌

将扭矩等效为一对大小相等、方向相反的集中力，作用于截面边缘。

‌缺点‌：易引起局部应力集中，适用于粗略分析或远离加载区域的区域评估 ‌‌

‌方法2：MASS21 + CERIG 刚性耦合‌

在截面中心创建一个节点；

定义为 MASS21 单元（设置转动惯量）；

使用 CERIG 命令将该节点与截面所有节点刚性耦合；

在 MASS21 节点上施加扭矩。

‌适用‌：小变形、线性静力分析；避免应力集中 ‌‌

‌方法3：MPC184 多点约束单元‌

在截面中心创建一个节点；

用 MPC184 单元连接该节点与截面各节点；

在中心节点施加扭矩。

‌优点‌：适用于大变形、非线性分析；载荷分布更合理 ‌‌

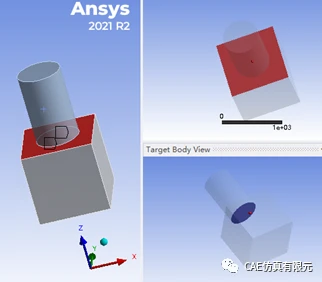

‌方法4：Remote Point / Remote Displacement（Workbench 推荐）‌


在 ‌ANSYS Workbench Mechanical‌ 中：

选择需施加扭矩的面；

在顶部菜单点击 ‌Loads → Moment‌；

或使用 ‌Remote Displacement‌，设置转动自由度（如 URX、URY 等）并输入力矩值 ‌‌

‌注意‌：实体仅可在面上施加力矩 ‌‌

‌方法5：Joint Load（旋转副）‌

在 Workbench 静力学模块中：

插入 ‌Connections → Revolute Joint‌；


应用到内圆面或旋转轴；

插入 ‌Joint Load‌，指定旋转角度或扭矩 ‌‌

‌二、方法选择建议‌

方法 适用场景 是否推荐

力偶法 快速验证、教学演示 ⚠️ 仅限远离加载区

MASS21 + CERIG 小变形、线性静力 ✅ 推荐

MPC184 大变形、非线性分析 ✅✅ 最佳

Remote Point / Moment Workbench 静力学分析 ✅✅ 推荐（易用）

Joint Load 需模拟旋转配合的机构 ✅ 推荐

⚠️ ‌注意‌：CERIG 仅适用于小变形；MPC184 支持大应变和非线性 ‌‌

‌三、操作示例（Workbench）‌

打开 ‌Static Structural‌ 模块；

双击 ‌Geometry‌ 导入模型；

在 ‌Model‌ 树中右键 → ‌Insert → Moment‌；

选择施加扭矩的‌端面‌；

在 ‌Details‌ 中设置力矩大小和方向（如 MX、MY 等）；

施加固定约束（另一端全固定）；

求解并查看结果 ‌‌

如需命令流（APDL）示例，可参考 ‌‌

中提供的代码片段。若使用 ‌Workbench‌，优先采用 ‌Remote Point‌ 或 ‌Moment‌ 载荷，操作直观且结果可靠。
