ansys扭矩分析教程

根据当前公开资料，‌ANSYS扭矩分析‌主要分为两类应用场景：‌结构力学中的扭矩载荷分析‌（如传动轴、齿轮、主轴等）和‌电磁场中的扭矩计算‌（如磁耦合器、电机等）。以下是针对不同场景的权威教程指引：

一、结构力学中的扭矩分析（适用于BEAM/实体单元）

适用于传动轴、齿轮、主轴等机械部件的受扭分析。

‌使用BEAM188/BEAM189梁单元‌：

定义截面属性（如圆形截面），输入极惯性矩；

在关键点施加 ‌MX‌ 方向的力矩载荷；

后处理中通过 ‌Element Table‌ 提取扭矩值（TQ项）‌‌

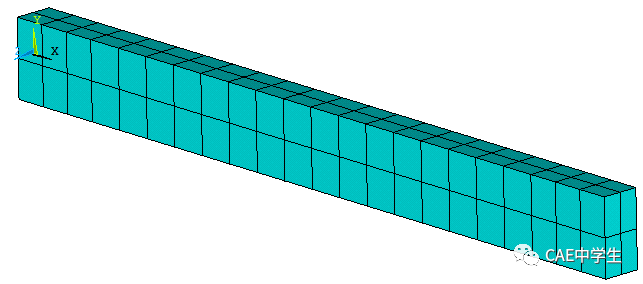

‌使用实体单元（如SOLID95）施加扭矩‌：

方法1：引入 ‌MASS21‌ 质量单元，在顶面中心节点施加扭矩；

方法2：使用 ‌MPC184‌ 单元构建刚性区域，统一施加扭矩；

方法3：对顶面边缘施加力偶（仅作近似，易产生应力奇异性）‌‌

‌完整GUI操作流程‌（以传动轴为例）‌‌

进入 ‌ANSYS Product Launcher‌，设置工作目录；

定义单元类型（BEAM188）和截面（实心圆形）；

分配材料属性（E=208GPa，ν=0.3）；


创建几何关键点与直线；

划分网格（全局尺寸设为20mm）；

固定一端（ALL DOF约束），另一端施加扭矩；

求解后查看 ‌扭转角云图‌ 和 ‌扭矩图‌。

二、电磁场中的扭矩分析（适用于磁耦合器、电机）

适用于永磁同步电机、磁力传动器等电磁设备的扭矩-角度特性分析。

‌推荐工具‌：‌Ansys Maxwell‌（静磁或瞬态求解器）‌‌

‌核心步骤‌：


‌建模‌：通过 ‌RMxprt‌ 快速生成轴向磁通电机模型，删除绕组，保留永磁体与铁芯；

‌设置运动‌：在转子上分配 ‌“旋转”‌ 操作，使用角度变量 $Theta；

‌定义材料‌：精确设置永磁体（如NdFeB）和硅钢片的非线性B-H曲线；

‌参数扫描‌：设置角度范围（如0°~360°），自动计算各角度下的 ‌虚拟扭矩‌ 或 ‌洛伦兹扭矩‌；

‌后处理‌：生成 ‌扭矩-角度曲线‌ 和 ‌磁场分布动画‌，评估扭矩脉动与平稳性‌‌

⚠️ 注意：Maxwell中无需实际旋转，静磁求解器即可通过 ‌“参数化扫描”‌ 获取不同机械角度下的扭矩响应‌‌

三、综合平台操作（Workbench环境）

若使用 ‌ANSYS Workbench‌ 进行结构+电磁耦合分析：

扭矩可直接在 ‌Static Structural‌ 模块中通过 ‌Moment‌ 载荷施加；

支持 ‌载荷组合‌（如扭矩+力），分别求解后线性叠加结果‌‌

几何模型可通过 ‌DesignModeler‌ 构建或导入 ‌IGS/X-T‌ 格式文件‌‌

四、推荐学习资源

Ansys Maxwell磁耦合器扭矩分析实战指南（CSDN, 2026） ‌‌

ANSYS主轴扭矩仿真全流程（文库, 2025） ‌‌

BEAM188扭矩分析详细步骤（微信公众号） ‌‌

如需具体某类模型（如齿轮、主轴、磁耦合器）的详细操作步骤，可进一步说明应用场景。
